ToftejorgTJ20G坦克CIP清洗喷射设备

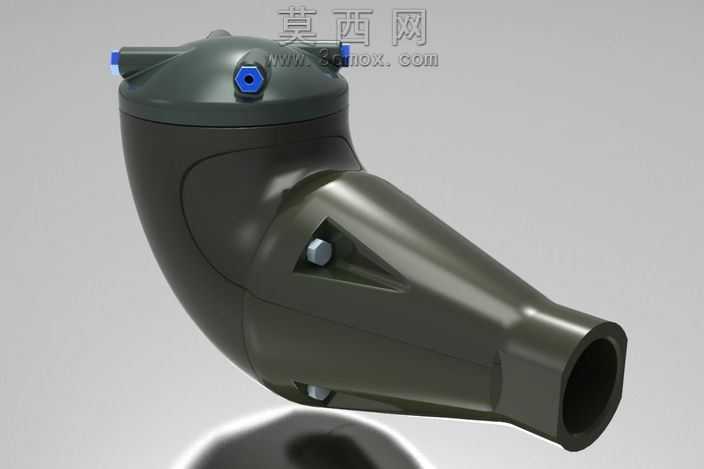

本模型为Toftejorg TJ20G扶轮社针对坦克配套的sprayball CIP清洗设备，采用SolidWorks完成全参数化三维建模，整体建模过程严格遵循实际产品的尺寸比例与装配逻辑，完整还原了设备的弯管式主体结构、顶部调节组件、侧部紧固结构以及端部喷射接口的全部细节。建模阶段首先通过草图绘制确定设备90度弯管的主体轮廓，采用曲面放样结合实体加厚的方式构建主体外壳，保证弯管过渡曲面顺滑无棱角，还原实际产品的流体导向外形；针对顶部的蓝色调节旋钮、侧部的内六角紧固螺栓等细节零件，单独建模后通过配合约束完成总装配，确保各零件的装配位置精准，可实现虚拟拆装演示。材质与渲染阶段，主体外壳采用哑光军绿色硬质工程塑料材质，调整材质的粗糙度、反射率参数还原军工配件的哑光磨砂质感；顶部调节旋钮采用亮蓝色工程塑料材质，与主体形成清晰的色彩区分；紧固螺栓采用金属镀锌材质，添加细微的金属划痕与磨损纹理提升真实感；渲染时采用三点布光方案，主光从侧上方打亮主体轮廓，辅光补全暗部细节，背景添加柔和的投影效果，突出设备的立体形态与结构层次。结构设计上，该设备采用弯管式流道设计，可适配1"BSP标准接口，内部流道做顺滑过渡处理以降低流体阻力，顶部的调节组件可调整喷射球的工作角度，侧部的紧固结构用于设备的安装固定，端部的缩径接口用于连接喷射组件，整体结构紧凑，适配坦克内部的狭小安装空间，满足CIP原位清洗的作业需求，模型完整保留了各零件的建模参数与装配关系，可直接用于结构验证、装配演示以及相关产品的设计参考。
