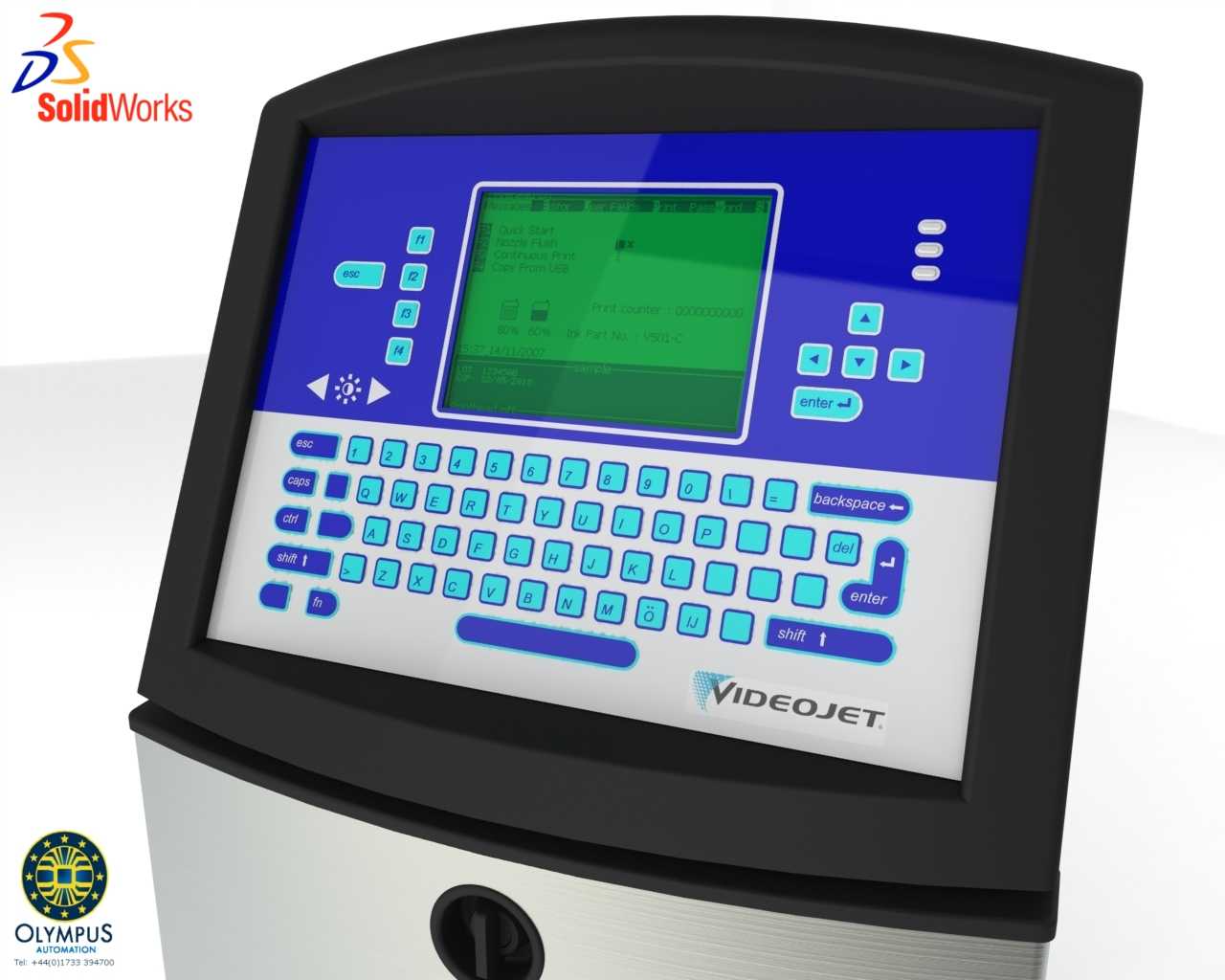

工业喷码用伟迪捷日期编码操作终端结构

　　这款伟迪捷日期编码操作终端，是连续式工业喷码设备的核心人机交互载体，在快消品包装、汽配零部件标识、医药电子监管码赋码、建材管材打标等生产场景中承担参数设置、喷印内容编辑、设备状态监控的核心作用。从结构设计逻辑来看，整机采用上宽下窄的弧面收边造型，上部操作面板区域做了12度的仰角倾斜，完全匹配生产线旁站式操作人员的视线高度，无需刻意低头或抬手就能完成所有按键操作，长时间值守操作也不会产生明显的肢体疲劳。面板区域做了明确的功能分区，最上方是带遮光边框的单色液晶显示屏，屏幕周边做了2mm的凸起挡边，一方面可以避免生产车间的粉尘、飞溅的生产用水直接溅到屏幕表面，另一方面也能在擦拭面板的时候防止清洁液渗入屏幕缝隙造成电路损坏。

　　屏幕左侧设置了三组快捷功能按键，分别对应喷印启动、墨线校准、参数复位三个最高频的操作动作，操作人员无需进入多级菜单就能一键触发对应功能；屏幕右侧是方向导航按键组，搭配确认、返回按键，满足菜单层级切换、喷印内容光标移动的操作需求。下半区域是全尺寸的QWERTY布局按键组，按键采用10*10mm的方形圆角键帽，键帽表面做了细微的磨砂防滑纹理，每个按键的键程设置为1.2mm，触发反馈清晰，即使操作人员佩戴薄款劳保手套也能准确按压，不会出现误触情况；按键字符采用激光蚀刻工艺填充耐磨油墨，在车间多尘、需要频繁擦拭的使用环境下，不会出现字符磨损脱落的问题。面板最下方设置了长条形的状态提示灯组，通过不同颜色的灯光直观反馈设备的运行、待机、故障、

　　缺墨等状态，操作人员在生产线另一侧也能快速识别设备工况。从安装边界来看，终端主体的安装固定孔位设置在背部下方的金属衬板上，兼容台式放置、支架壁挂、生产线机架嵌入式安装三种方式，嵌入式安装时的面板开孔尺寸预留了3mm的密封胶条安装槽，配合设备自带的发泡硅橡胶密封胶条，可以达到IP54的防护等级，完全适配食品加工车间的潮湿环境、建材生产车间的多尘环境使用。内部结构设计上，按键板与主控板之间采用板对板连接器连接，省去了冗余的飞线，既减少了车间电磁环境下的信号干扰问题，也方便后期维护时快速拆解更换故障部件；屏幕与主控板的连接排线做了金属屏蔽层包裹，避免喷码设备高压墨路系统的电磁干扰造成屏幕闪屏、显示异常的问题。

　　终端底部设置了航空插头形式的外接接口，分别对应墨路控制信号、喷印触发信号、电源输入、外接光电传感器信号，所有接口都做了防呆设计，安装时不会出现插错针脚的问题，接口处的密封圈也能避免粉尘水汽进入接口造成接触不良。在实际产线应用中，这款终端可以存储上百条预设的喷印内容模板，操作人员切换生产批次时，只需通过按键快速调用对应模板，微调日期、批次号的字符内容即可完成设置，无需重新编辑全部喷印内容，大幅缩短产线换型的调整时间。面板的材质采用ABS+PC混合注塑，表面做了哑光UV涂层，既具备足够的结构强度，遇到轻微磕碰不会出现开裂变形，也能抵抗车间常见的酒精、弱酸碱清洁剂的腐蚀，长期使用不会出现表面发黄、涂层脱落的问题。
