两级平行轴直齿齿轮箱三维结构设计

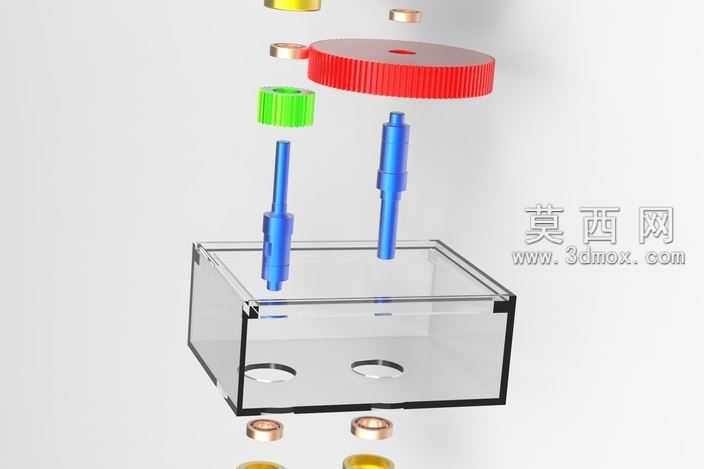

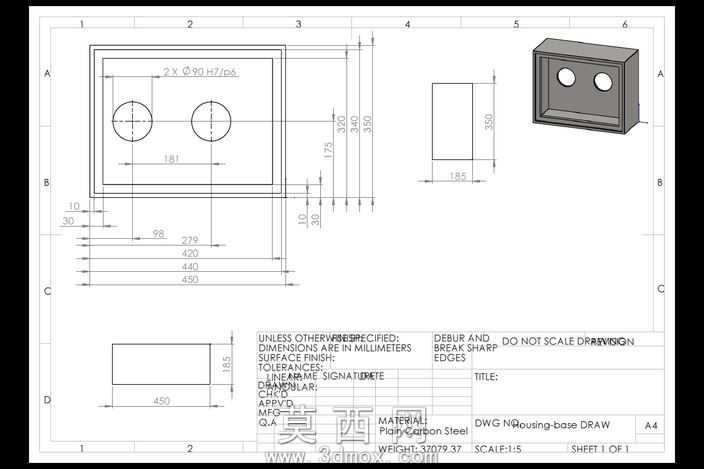

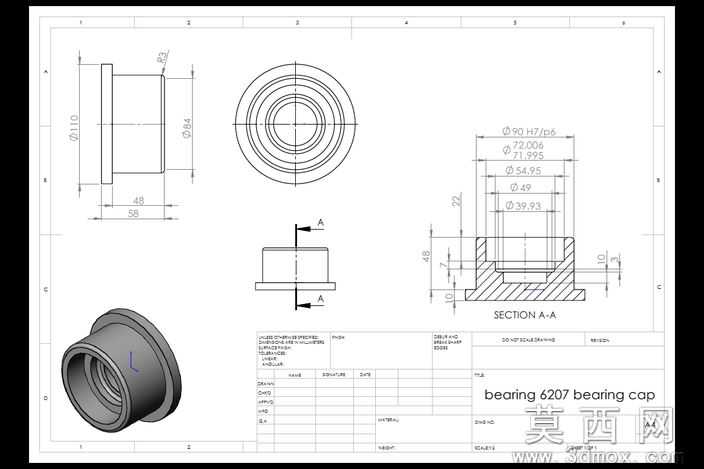

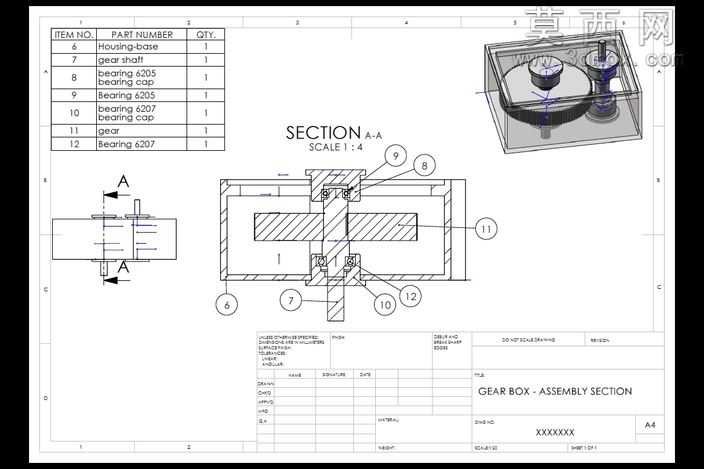

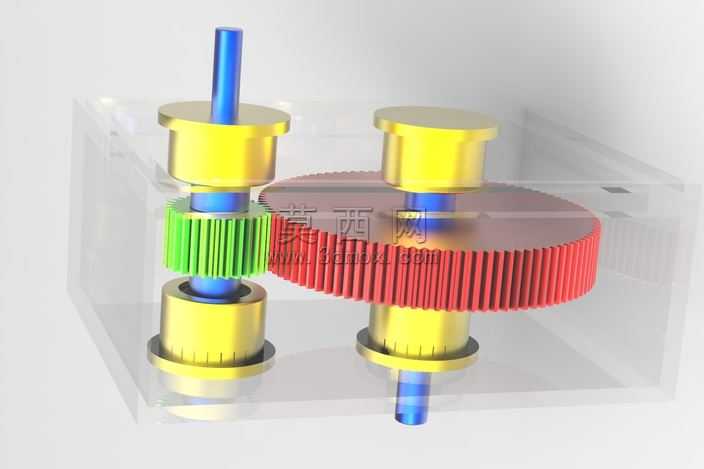

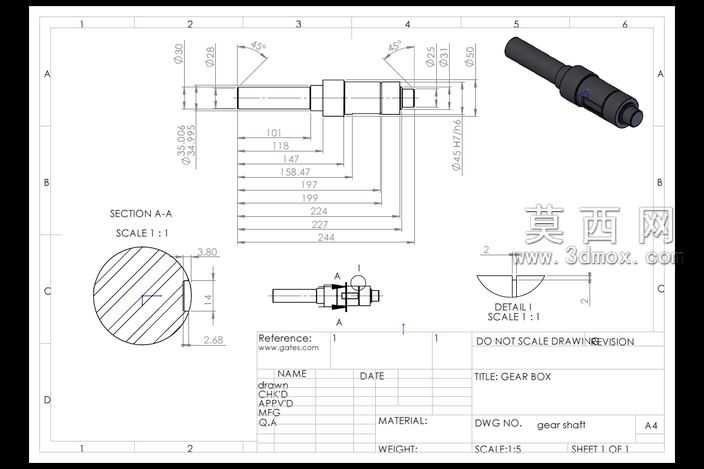

本作品为两级平行轴直齿齿轮箱的三维建模成果，建模过程严格遵循机械设计规范，先完成整体传动方案的参数推演，确定两级传动的传动比分配、各齿轮的模数、齿数、齿宽参数，再逐步搭建各部分结构。建模阶段首先绘制两根平行布置的传动轴，依据轴上零件的定位与装配需求设计轴段直径、轴肩高度、键槽位置与尺寸，保证齿轮、轴套的轴向与周向定位可靠。随后完成各级直齿圆柱齿轮的建模，通过参数化绘制齿廓渐开线，拉伸生成轮齿结构，精准还原轮齿的齿顶高、齿根高、齿距等参数，保证齿轮啮合的理论重合度符合设计要求，同时完成齿轮轮毂、轮辐部分的结构设计，匹配传动轴的装配尺寸。之后设计上下分体式的透明箱体结构，箱体预留轴承安装位、轴伸端通孔，同时设计箱体内腔的容油空间，兼顾齿轮润滑的储油需求与装配检修的便利性，箱体边角做圆角过渡处理，避免应力集中。轴上配套的定位轴套、端盖等附属零件也逐一完成建模，各零件间的装配间隙、配合公差均在建模中预留合理数值，保证虚拟装配时无干涉问题。渲染阶段为不同零件赋予差异化材质：传动轴采用金属镀铬材质，呈现亮蓝色金属光泽与高反光特性；各级直齿轮分别赋予亮黄色金属漆、绿色哑光涂层、红色齿面涂层，通过色彩区分不同传动级的零件，清晰展示传动层级；箱体采用半透明亚克力材质，既保留箱体的轮廓结构，又能直观呈现内部的齿轮啮合与轴系布置；轴套类零件采用与轴身一致的金属材质，保证视觉统一性。场景布置采用柔和的漫反射光源，搭配浅灰色背景，突出齿轮箱的内部结构细节，通过半透明箱体的透视效果，可清晰观察到输入轴端小齿轮与中间轴大齿轮啮合、中间轴小齿轮与输出轴大齿轮啮合的完整传动路径，直观展示两级减速的动力传递过程。整体建模过程从传动参数计算到零件细节设计，再到装配校验与渲染呈现，完整还原了平行轴齿轮箱的结构特点与工作原理，各零件结构符合机械加工的工艺要求，可用于机械原理教学演示、传动方案验证等场景。
