3/4Zoll冷却管线元件三维结构设计

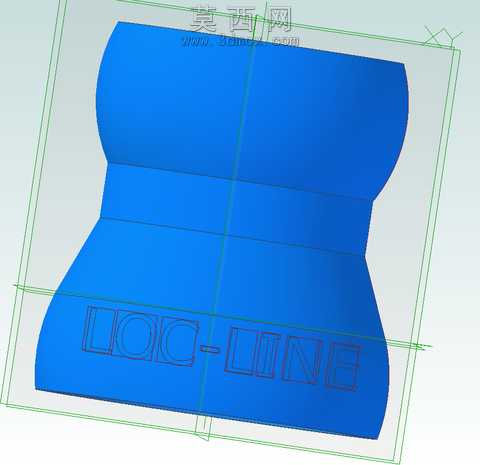

本作品为3/4规格Zoll冷却管线配套元件的三维参数化建模成果，建模过程依托三维设计软件完成全流程构建，首先基于管线元件的功能需求确定整体轮廓基准，以对称曲面作为核心造型基础，通过多截面放样、曲面修剪、实体加厚等操作完成主体结构的搭建。模型主体采用三段式曲面过渡结构，上下两端为适配管线对接的弧形收边轮廓，中间设置环形过渡台阶，既保证了元件与配套管线的对接贴合度，也兼顾了流体通过时的顺滑性，避免出现流道死角影响冷却介质的流通效率。在细节处理上，模型正面通过凹陷刻字工艺制作了品牌标识，刻字深度均匀、轮廓清晰，与主体曲面完全贴合无破面，还原了实物的标识细节。建模过程中严格遵循工业零部件的尺寸规范，所有曲面衔接处均做了圆角过渡处理，避免出现尖锐棱角，既符合实际生产中的加工工艺要求，也保证了模型在后续装配、仿真环节的可用性。材质设置上，主体采用工程塑料的哑光蓝色材质表现，还原了冷却管线元件常用的材质视觉效果，曲面部分添加了轻微的反光属性，清晰呈现曲面的弧度变化与结构转折，线框模式下可直观查看模型的草图基准与建模逻辑，所有特征均保留完整参数，支持后续根据实际装配需求调整尺寸参数。设计思路上围绕冷却管线的连接功能展开，整体造型兼顾了结构强度与流体通过性能，曲面造型经过多次曲率调整，保证外表面顺滑无突兀转折，既满足工业使用的功能需求，也具备规整的视觉效果，可直接用于冷却系统的装配仿真、产品展示以及后续的加工出图环节。
