凸轮驱动式止动轭机械结构设计

　　在自动化输送线、精密分度转台、间歇进给机构这类需要精准位置锁定的设备场景里，止动轭是承担间歇锁止、位置保持功能的核心执行部件，其结构合理性直接决定了设备工位切换的定位精度与运行可靠性。这款止动轭结构采用凸轮与曲柄滑块组合的传动逻辑，没有沿用传统棘爪棘轮的冲击式锁止思路，转而通过曲面驱动实现平滑的行程切换，能有效降低高速间歇动作下的接触冲击与噪音，适配每分钟60-120次的高频间歇动作工况，在电子元件组装送料、包装机械的分度送料、检测设备的工位转位环节都能稳定适配。

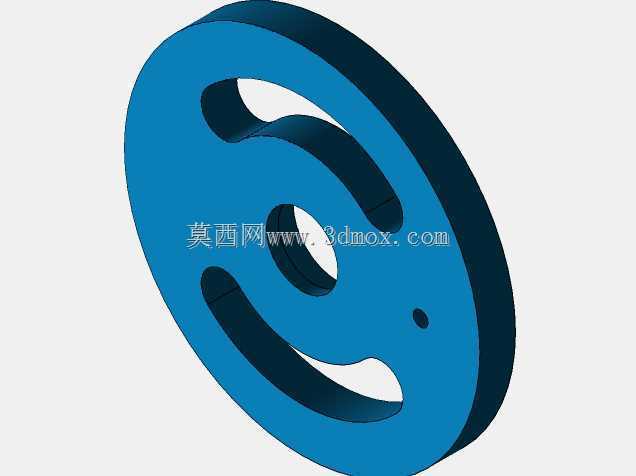

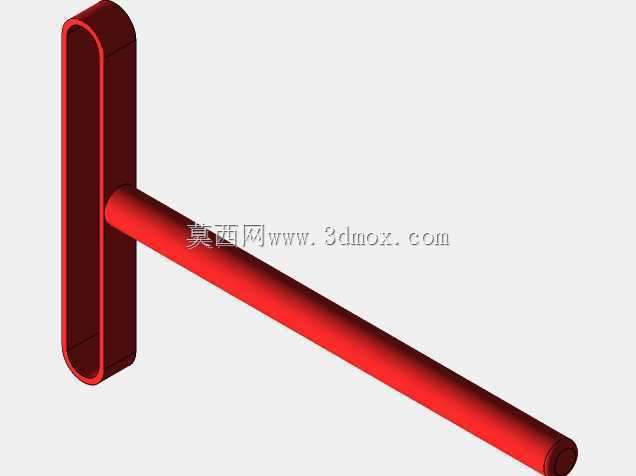

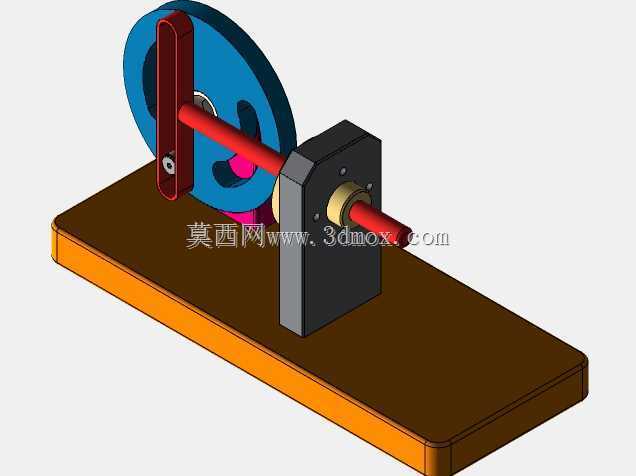

　　从功能实现逻辑来看，该结构核心是通过凸轮轮廓曲线的设计，将输入轴的连续回转运动，转换为轭架的直线往复锁止动作，当凸轮转动至工作段轮廓时，轭架向前伸出卡入对应定位槽完成位置锁定，转动至回程段时轭架自动回缩解除锁止，配合曲柄滑块的尺寸约束，能保证锁止行程的精准可控，不会出现过位卡滞或者锁止不到位的问题。设计过程中特意将标准件的安装接口做了可制造化转换，没有直接沿用教程类的理想化几何结构，所有配合面都预留了符合机加工工艺要求的公差带，安装孔位、配合轴径都采用了通用标准件的适配尺寸，不需要二次改图就能直接投入生产加工。

　　尺寸边界上，该结构基于曲柄滑块的核心尺寸做了整体布局约束，凸轮从动件中心距驱动圆中心的距离对应两倍的Rmax行程参数，曲柄滑块的基准尺寸设定为25.5mm，整体外轮廓为同轴阶梯圆柱结构，最大外圆直径与轴向高度的比例适配常规安装座的开孔尺寸，不需要额外设计转接法兰就能直接嵌入现有设备的安装位，安装时只需要保证输入凸轮轴的同轴度误差在0.02mm以内，就能保证整套机构的运行顺畅度，不会出现卡滞、偏磨的问题。

　　实际选型应用时，需要注意轭架锁止端的接触面要做淬火硬化处理，因为高频锁止动作下接触面会承受反复的冲击载荷，表面硬度达到HRC45-50就能满足常规工况下的使用寿命要求，如果应用在重载分度场景，可以适当放大轭架的截面尺寸，同时调整凸轮轮廓的压力角，保证驱动力传递效率维持在合理区间，避免出现自锁或者驱动力不足的问题。整套结构的运动部件没有复杂的异形曲面，所有加工面都可以通过普通车床、铣床完成加工，不需要特殊的五轴加工设备，加工成本可控，后期维护时只需要定期在凸轮与轭架的接触面涂抹润滑脂，就能保证长期运行的磨损量在允许范围内。

　　不同于传统的电磁式锁止结构，这种纯机械驱动的止动轭不需要额外布置电控线路与传感元件，完全通过机械结构的运动逻辑实现锁止动作的时序匹配，在一些强电磁干扰、高湿高粉尘的恶劣工业场景下，可靠性比电控锁止结构更高，不会出现信号丢失、电磁失效导致的锁止故障，能适配更多复杂的工业应用环境。结构设计时特意将运动副的间隙控制在合理范围，既不会因为间隙过大导致锁止位置出现窜动误差，也不会因为间隙过小导致热胀冷缩下出现卡滞，常温工况下的重复定位精度可以控制在0.05mm以内，满足大部分中精密分度设备的精度要求。
