手动操作式磁性送料进给工装结构

　　在小批量精密零件装配、磁材分拣、小型五金件手动上料的工位场景中，这类手动磁性进给工具的适配性远高于大型自动化送料设备，尤其适合多品种小批量的柔性生产场景，不需要接入气源、电源，操作人员握持手柄即可完成送料动作，在电子元器件组装、小型磁环分拣、仪表零件预装等工位上，能有效避免操作人员直接接触细小带磁零件，减少零件吸附错位、手部被磁件夹伤的风险。

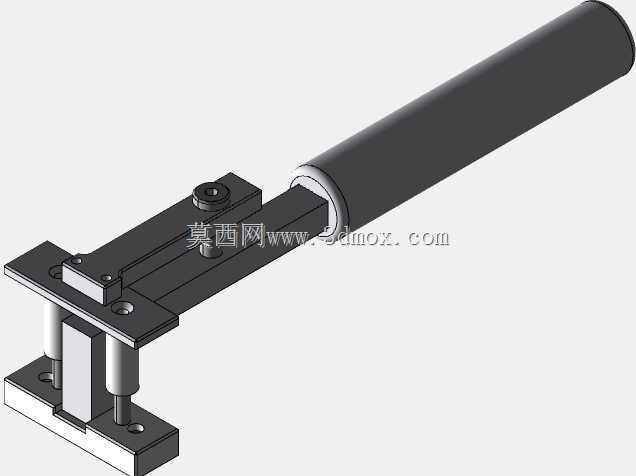

　　从结构设计逻辑来看，这套工具采用弹簧加载的滑移式磁体驱动方案，握持段为圆柱型长手柄，符合人手握持的人机工程尺寸，手柄内部预留弹簧安装腔，连接滑移导轨组件，导轨采用双导向柱的平行导向结构，避免磁体推送过程中出现卡滞、偏斜的问题。前端工作端设置双定位支脚，支脚底部带安装定位平面，可直接贴合在料槽侧边或者工装台面上，不需要额外做复杂的固定结构，临时换产时可以快速挪动位置适配不同的料道位置。磁体安装块设置在导轨前端的滑移座上，通过手柄的按压动作带动滑移座压缩弹簧向前推送，将磁体从后端的收纳位置推送至前端取料位，依靠磁力吸附待输送的磁性零件，松开手柄后弹簧自动复位，带动磁体退回，磁体远离前端工作面后磁力衰减，被吸附的零件就会依靠自重落至指定的接料位置，整个动作循环只需要单手握持按压即可完成，操作行程控制在人手舒适的按压范围内，长时间操作也不容易产生疲劳。

　　从安装边界与尺寸适配角度来说，这套工具的整体横向长度适配常规工位的操作距离，前端双支脚的跨距可以适配宽度在30-80mm的小型料道，支脚上预留的沉头安装孔可以根据使用需求选择临时放置或者通过螺丝紧固在工作台面上，导轨的滑移行程根据常见小型磁性零件的输送距离设定，既不会因为行程过短导致送料不到位，也不会因为行程过长增加不必要的操作力度。导向柱与滑移座之间采用小间隙配合，不需要额外加装直线轴承，依靠加工精度保证滑动顺畅，日常维护只需要定期在导向柱表面涂抹少量润滑脂即可，没有复杂的传动零件，故障率极低，适合生产一线的粗放使用环境。

　　在实际功能表现上，这套结构解决了手动拾取细小磁性零件时效率低、零件容易吸附在镊子或者手指上难以脱料的问题，弹簧复位的结构不需要操作人员额外做脱料动作，磁体的安装位置可以根据待输送零件的磁力特性调整前后位置，适配不同尺寸、不同磁力等级的磁性零件送料需求。相比气动或者电动的磁性送料机构，这套纯机械结构的工具不需要配套动力源，采购和维护成本极低，在临时试生产、样品装配、小批量加工的场景下，可以快速投入使用，不需要做复杂的设备调试。结构上所有外露零件都做了倒角处理，没有尖锐的边角，避免操作过程中划伤手部，手柄外层可以根据使用需求加装防滑套，在有油污的工位上也能保证握持稳定。

　　设计过程中重点考虑了手动操作的力反馈特性，弹簧的刚度经过匹配，按压时的阻力保持在人手舒适的施力区间，不会因为弹簧过硬导致按压力度过大，也不会因为弹簧过软导致复位速度不足、送料节奏拖沓。磁体安装槽设置了可调节的顶丝结构，可以更换不同磁力强度的磁块，适配铁氧体、钕铁硼等不同材质的磁性零件输送，前端的定位支脚高度可以根据料道的高度做小幅调整，保证工作面和料道表面的间隙处于合理范围，既不会因为间隙过大导致磁力不足无法吸起零件，也不会因为间隙过小刮擦料道表面。整个结构的零件全部采用常规的机加工件和标准紧固件，没有特殊定制的异形零件，加工难度低，普通的铣削、钻削设备即可完成全部零件的加工，后期如果有零件损坏，可以快速加工替换，不需要等待特殊配件的采购周期，非常适合车间一线的自主加工制作和日常维护。
