螺钉驱动式四爪卡盘夹紧组件结构

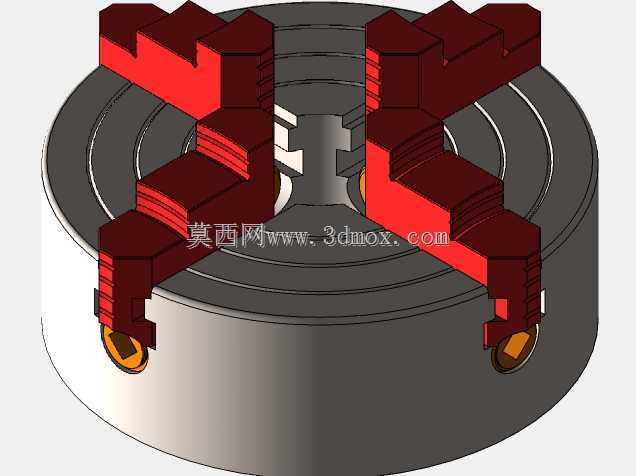

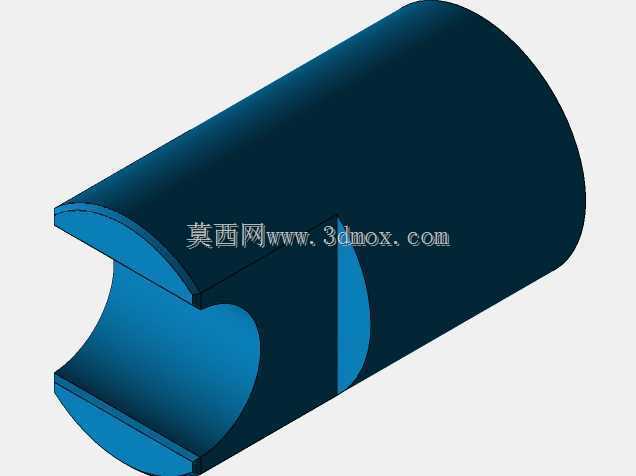

　　在回转类零件的车削、外圆磨加工以及小型检测工位的工件装夹环节，手动驱动的卡盘组件一直是小批量加工、工装改制场景里的核心装夹元件，这款螺钉驱动的四爪卡盘组件，正是针对小直径轴类、套类零件的定心装夹需求设计的手动夹紧结构。不同于动力卡盘需要配套液压、气压回路的复杂配置，这款组件完全依靠螺钉副的螺旋传动实现卡爪的径向进给，不需要额外的动力源接入，非常适合台式车床、小型工具磨床的配套工装，或是实验室检测工位里的工件固定使用，在没有集中气源、液压站的维修车间、教学实训场景里，这类纯机械驱动的卡盘组件的适配性远高于动力卡盘。从结构设计逻辑来看，这款组件采用单螺钉驱动的四爪同步进给思路，卡盘本体为阶梯轴式的集成结构，大直径端为卡盘的爪座基体，

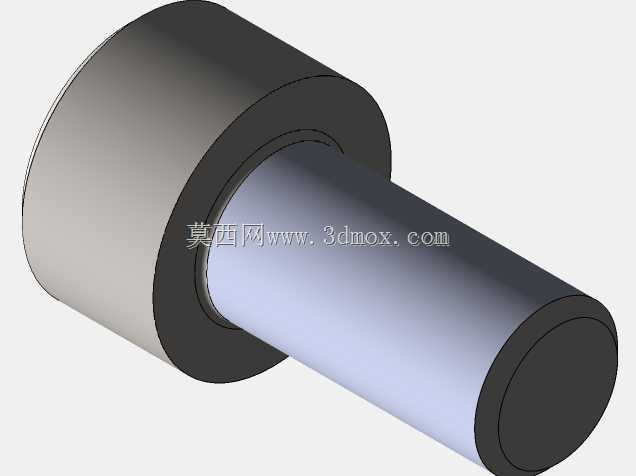

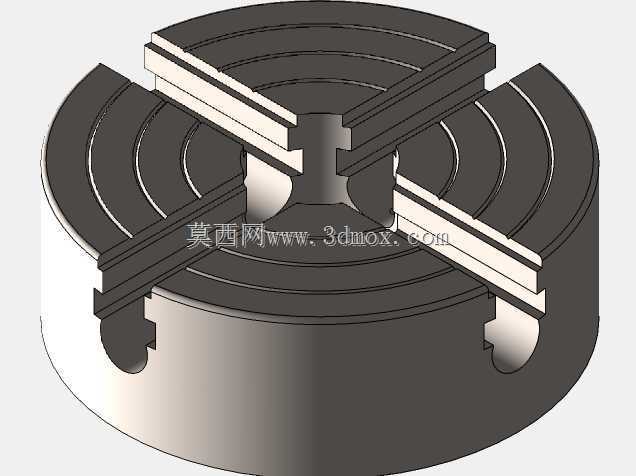

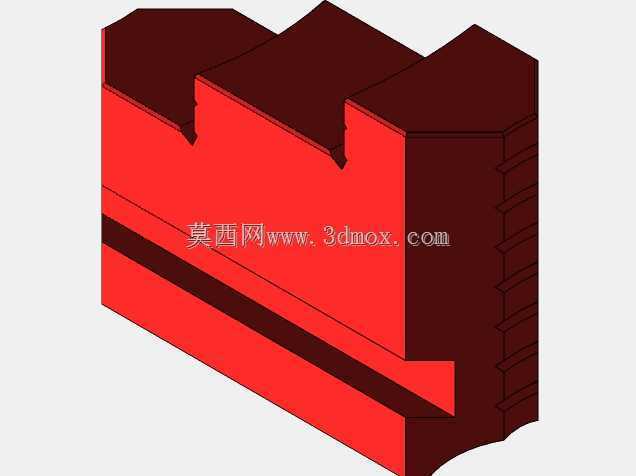

　　内部开设有四个沿径向均匀分布的T型导槽，四个卡爪分别嵌装在导槽内，卡爪背面加工有与驱动螺钉配合的传动螺纹段，中心的驱动螺钉通过轴肩结构限位在卡盘基体的中心孔内，转动驱动螺钉时，螺旋副带动四个卡爪沿导槽同步做径向收拢或张开动作，实现对工件的定心夹紧。这种单螺钉驱动的结构，相比传统四爪卡盘需要分别调整四个卡爪的操作方式，大幅降低了装夹找正的时间，同时四个卡爪同步进给的特性，能够保证工件的装夹定心精度，适合对同轴度有一定要求的回转零件装夹。从安装边界来看，组件整体为同轴阶梯轴结构，小直径端为安装定位轴段，可直接插入设备主轴的内孔中，通过轴肩端面实现轴向定位，配合径向紧定螺钉即可完成卡盘与主轴的固定，不需要额外的过渡法兰盘，

　　安装结构非常紧凑。卡盘大端的外径尺寸适配小型设备的主轴端空间，不会在加工过程中与刀架、砂轮架产生运动干涉，卡爪的行程范围覆盖了常见小直径轴类、套类零件的装夹尺寸，卡爪的夹持面加工有细齿纹，能够增大与工件表面的摩擦力，避免夹紧后工件在切削力作用下出现打滑转动的情况。在实际使用场景中，这类卡盘组件除了配套小型金属切削机床使用，还可以作为焊接工装的回转夹紧机构，在小型环形零件的环缝焊接工位，卡盘夹紧工件后可配合手动回转台实现工件的转动焊接，也可以在零件的动平衡检测工序中作为工件的装夹基座，依靠稳定的定心精度保证动平衡检测数据的准确性。设计过程中，卡盘基体的导槽加工精度直接决定了卡爪的进给顺畅度与定心精度，

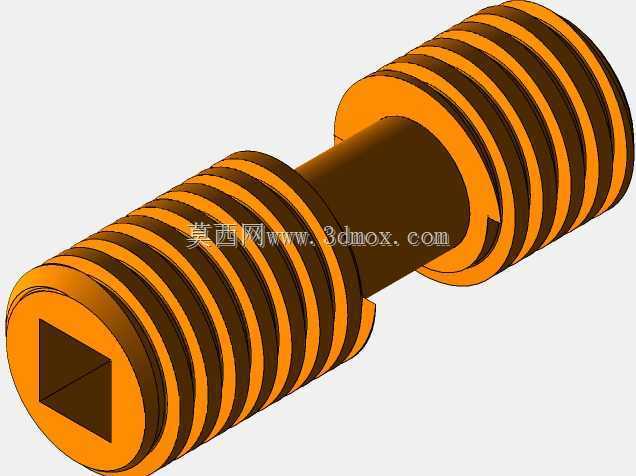

　　导槽的方向线必须严格通过卡盘的回转中心，四个导槽的角度等分误差需要控制在极小范围内，避免卡爪进给时出现卡滞、定心偏移的问题；驱动螺钉采用梯形螺纹传动，相比普通三角螺纹拥有更好的传动强度与自锁性能，夹紧工件后螺纹副能够实现自锁，不会因为切削过程中的振动导致卡爪松动，夹紧可靠性更高。卡爪的材料选用经过淬火处理的合金结构钢，夹持面的硬度能够满足长期装夹金属零件的耐磨需求，卡盘基体则采用调质处理的中碳钢，保证整体结构的刚性，在夹紧力作用下不会出现基体变形导致的精度损失。不同于大规格卡盘的分体式结构设计，这款组件将安装轴与卡盘基体做成一体化结构，减少了装配环节的累积误差，同时提升了整体的连接刚性，在高速回转工况下也不会出现连接松动的问题。组件的整体外形没有多余的突出结构，回转过程中的风阻更小，也不容易勾挂切屑、切削液管路，日常维护只需要定期向导槽内添加润滑脂，保证卡爪进给顺畅即可，不需要复杂的保养流程。在工装改制场景中，这款卡盘组件还可以根据实际装夹需求更换不同形式的卡爪，比如换装软爪后可以装夹已加工表面的零件，避免夹伤工件表面精度，换装V型爪则可以更好地适配小直径圆棒类零件的装夹，拓展了组件的适用范围。
