凸轮弹簧配套安装基座结构设计

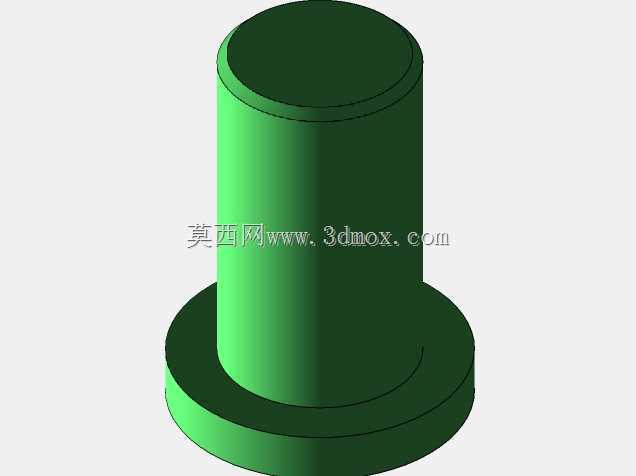

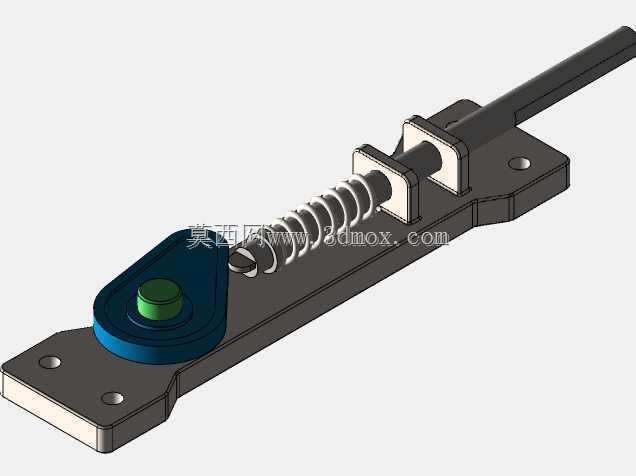

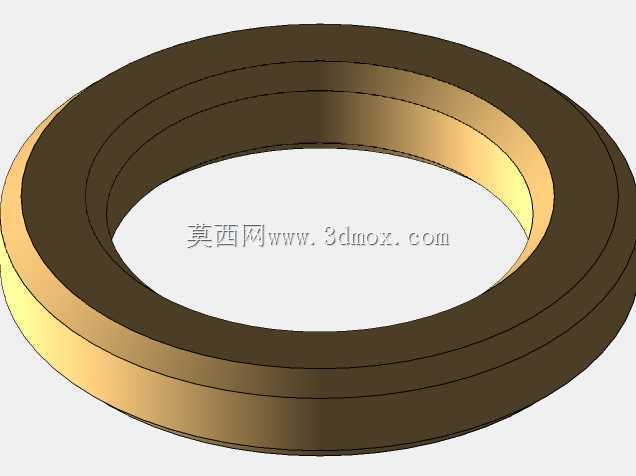

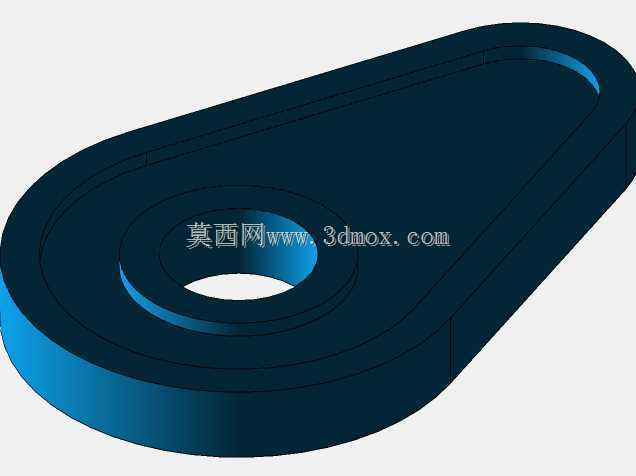

　　在自动化检测类设备的传感触发模块中，这类与凸轮弹簧配合的安装基座是保障触发动作稳定的核心承载零件，常见于流水线工件到位检测、设备行程限位触发、精密位移反馈的传感安装场景中，承担着固定传感触发端、配合凸轮弹簧完成往复触发动作、保障动作行程精度的作用。从实际使用场景来看，这类基座多安装在设备的固定机架型材上，上方的两个带孔凸台用于安装触发压块或者传感接触头，当配套的凸轮转动时，凸轮轮廓会推动弹簧产生压缩或复位动作，带动接触头完成对传感器的触发与释放，整个动作过程中基座需要承受弹簧往复动作带来的交变载荷，同时要保证安装位置的形位公差，避免长期动作后出现位置偏移导致触发失效。

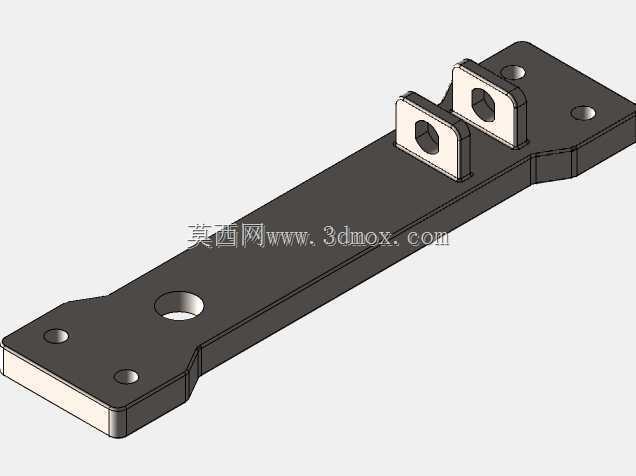

　　设计这类零件时，首先要考虑的是安装边界的适配性，基座整体为长条形板状结构，底部为平整安装面，两端及中部预留的沉头安装孔需要匹配常用的M4、M5内六角安装螺丝，孔位间距要适配标准铝型材的槽距，方便直接在4040、4080等通用型材上完成固定，不需要额外加工转接板。上方的两个凸台采用对称式布局，凸台中心的通孔用于穿装触发组件的导向轴，孔的公差带选用H7级，保证导向轴滑动顺畅无卡滞，同时凸台的高度要匹配弹簧的自由长度与压缩行程，确保弹簧压缩到极限位置时，凸台端面能起到硬限位作用，避免弹簧被压并产生塑性变形。

　　从结构强度角度考虑，基座主体厚度根据配套弹簧的弹力大小选定，常规小行程触发场景下选用6-8mm厚度的板材即可满足刚度要求，避免弹簧动作时基座产生挠曲变形，影响触发精度。基座的边角处做了C1倒角处理，既去除加工毛刺避免安装时划伤操作人员，也能减少应力集中，提升零件长期受交变载荷的使用寿命。零件的材质一般选用6061铝合金做阳极氧化处理，或者选用Q235钢板做发黑处理，铝合金材质重量轻、加工成本低，适合对设备重量有要求的场景，钢制件刚度更高，适合弹簧弹力较大、动作频率较高的重载触发场景。

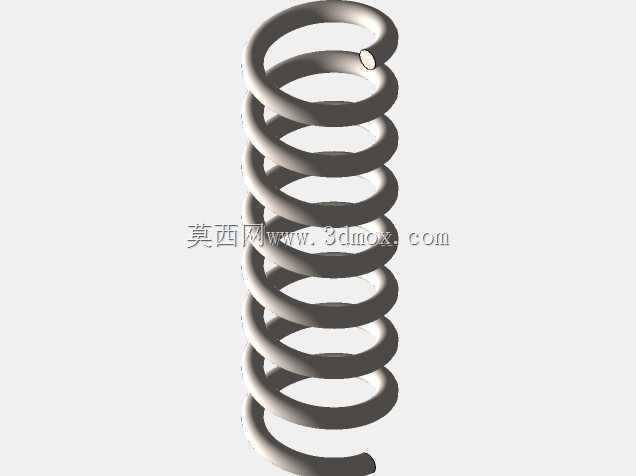

　　在实际装配过程中，需要先将导向轴穿入两个凸台的通孔中，再把弹簧套在导向轴外侧，一端抵在凸台端面，另一端连接触发头，调整弹簧预压缩量到设计值，保证凸轮推动触发头移动到传感器触发位置时，弹簧的压缩量在额定行程范围内，不会出现过压情况。基座上的中部大直径通孔用于避让传感器的探头或者走线，避免安装时与传感器本体产生干涉，两端的小孔用于辅助定位，安装时可以先通过定位销完成基座的位置固定，再锁紧安装螺丝，保证重复拆装后的位置精度。

　　这类结构的设计难点在于平衡弹簧行程、凸台高度、安装孔位三者的位置关系，若凸台高度过低，弹簧压缩到极限时会出现导向轴歪斜的情况，长期动作会磨损导向孔；若凸台高度过高，会增加整体结构的占用空间，不符合设备紧凑化设计的要求。同时安装面的平面度需要控制在0.05mm以内，避免基座锁紧后出现翘曲，导致导向轴与安装面不平行，出现触发动作卡滞的问题。在建模过程中，需要重点校验弹簧在最大压缩量、自由长度两个极限状态下的空间位置，确保弹簧外圈不会与凸台侧壁、安装螺丝、周边其他零件产生干涉，同时要预留出弹簧变形时的径向膨胀空间，避免弹簧压缩时与周边零件摩擦产生异响或者磨损。
