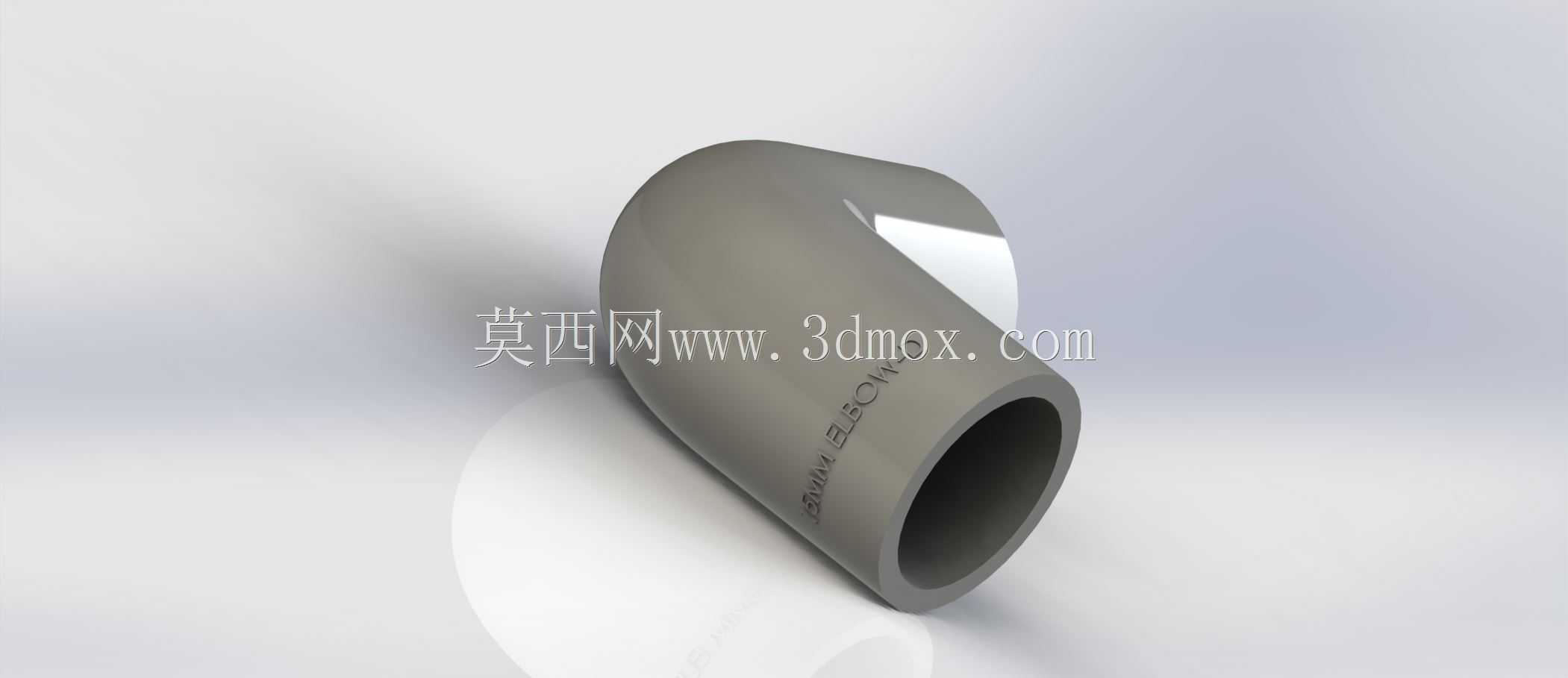

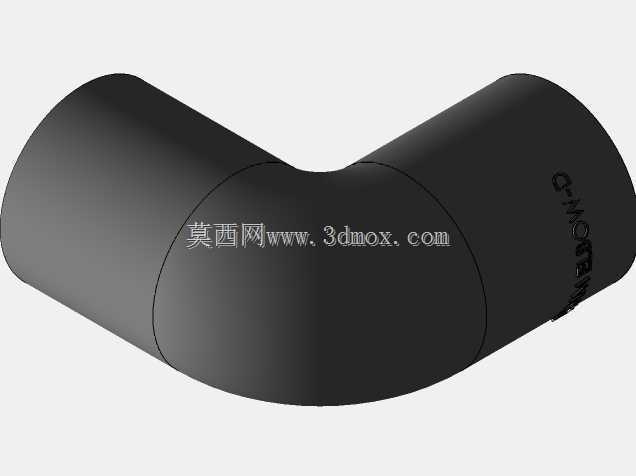

15mm规格90度直角管道弯头结构

　　在民用给排水、小型化工流体输送、实验台气路布设这类对管路转弯空间有严格限制的场景里，小通径直弯弯头的选型直接决定了管路排布的紧凑度与流体阻力表现，这款15mm通径的90度弯头，正是针对小口径管路直角转向需求开发的基础连接件。从实际使用场景来看，这类小规格弯头常见于家装入户后的支管转向、小型设备内部冷却回路的管路排布、实验室分析仪器的气液管路连接，部分低压气动控制回路里也会用到同规格的弯头来压缩管路占用空间，避免长距离直管斜向布置带来的空间浪费。

　　做这款弯头的结构设计时，首先要平衡的是转弯处的流道顺滑度与外形尺寸的边界限制。常规小口径弯头如果转弯半径做的过大，虽然能降低流体局部阻力，但会让两个接口的中心距拉长，在紧凑安装空间里根本无法布置；如果转弯半径过小，流道在转弯处的折角太突兀，流体经过时会形成明显的涡流区，不仅会增大管路压损，长期输送含杂质的流体时还容易在转弯处积存杂物，造成管路堵塞。这款弯头采用了中等曲率的弧形流道设计，转弯处的内壁做了顺滑过渡处理，没有生硬的折角，既把两个接口端面的中心距控制在了合理范围内，满足紧凑安装的尺寸要求，又尽可能降低了流体经过时的局部阻力损失。

　　从外形尺寸与安装边界来看，这款弯头的两个连接端为等径直通结构，通径统一为15mm，接口处的壁厚均匀，能够适配同规格的硬管插接或者软管箍紧连接需求。弯头整体外轮廓没有突出的棱角，外壁做了等厚处理，既保证了结构强度能够承受常规低压管路的工作压力，又不会因为壁厚过大造成外形尺寸冗余，在密集排布管路的场景里，相邻弯头之间不会出现干涉问题。安装时需要注意，两个接口的轴向分别朝向垂直的两个方向，布置管路时要提前预留出弯头的转弯空间，避免弯头外壁与周边的设备结构、墙面或者其他管路发生碰撞，接口插接时要保证插入深度符合连接要求，避免出现渗漏或者脱管问题。

　　从功能特性上来说，这款弯头的核心作用是实现管路的90度直角转向，改变流体的输送方向，相比采用直管弯折的方式，成品弯头的内壁一致性更好，弯折处不会出现管壁变形、通径缩小的问题，流体输送的稳定性更高。在实际选型时，要注意确认管路的工作压力与输送介质特性，这款弯头的结构强度适配常规低压流体输送场景，如果是高压管路或者输送腐蚀性介质，还需要匹配对应材质与压力等级的同规格弯头。另外在三维建模过程中，这类基础管路连接件的建模重点在于流道的同轴度与转弯处的曲率一致性，建模时要先绘制中心弧线作为扫掠路径，再以通径截面沿路径扫掠生成实体，之后再做外壁的加厚处理，保证整个弯头的壁厚均匀，避免出现局部壁厚过薄影响结构强度，或者局部壁厚过厚造成材料浪费的问题。建模时还要注意两个接口端面的平面度，保证安装时接口能够与对接管路端面完全贴合，避免出现安装间隙导致的渗漏问题。

　　在实际管路系统装配时，这类小弯头往往是成组使用的，比如在设备内部的冷却回路里，会用多个同规格弯头配合直管段，绕开设备内部的其他元器件，完成整个冷却回路的排布，这时候每个弯头的尺寸一致性就非常重要，如果单个弯头的接口角度存在偏差，累积起来就会造成整个管路的装配误差，导致最后一段管路无法对接。因此在设计建模时，要严格控制两个接口的轴向夹角为90度，接口的圆柱面同轴度也要控制在合理公差范围内，保证批量生产时的尺寸互换性，现场安装时不需要额外修配就能够完成装配。
