等径15毫米三通管件三维设计作品

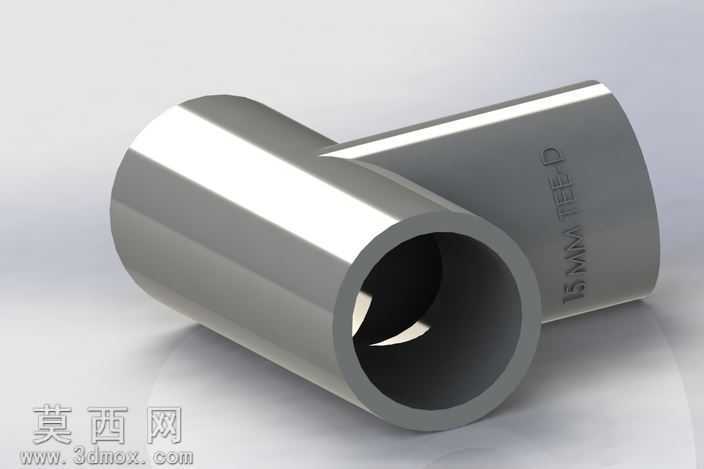

本作品为等径15毫米规格三通管件的三维设计成果，建模阶段采用参数化设计思路，以SolidWorks为核心建模工具，首先绘制管件的中心路径草图，明确三个接口的轴线垂直相交关系，保证三个通径的内径尺寸统一为15毫米，壁厚参数符合常规低压流体输送管件的通用设计标准。建模过程中优先使用拉伸、抽壳特征完成主体基础结构，对管口端面做倒角处理，去除锐边结构，既符合实际生产的加工工艺要求，也避免装配使用时划伤密封件或操作人员。材质设置阶段选用金属哑光不锈钢材质，调整材质的反射率、粗糙度参数，还原金属管件的真实质感，渲染阶段采用柔和的工作室布光方案，通过多角度光源突出管件的圆柱曲面轮廓、内壁结构以及表面的细腻金属质感，清晰展示三通的整体形态与结构细节。结构设计上严格遵循等径三通的流体力学要求，三个接口的相交过渡位置做圆弧过渡处理，减少管路内部的流体阻力，避免直角转折造成的流体紊流、压降过大问题，同时过渡区域的壁厚做均匀加厚处理，保证管件在承压使用时的结构强度，避免应力集中造成的开裂风险。设计过程中充分考量该类管件的实际使用场景，适配常规15毫米规格管路的连接需求，整体结构无多余冗余特征，所有尺寸参数均参照民用给排水、低压气动管路的通用管件标准设定，模型的几何公差控制在合理范围内，可直接用于后续的装配干涉检查、管路系统模拟仿真，也可作为3D打印、机加工生产的参考模型，能够直观展示三通管件的结构特点，为管路系统设计、管件选型提供直观的三维可视化参考。
