计算机用双12V冷却散热风扇组件

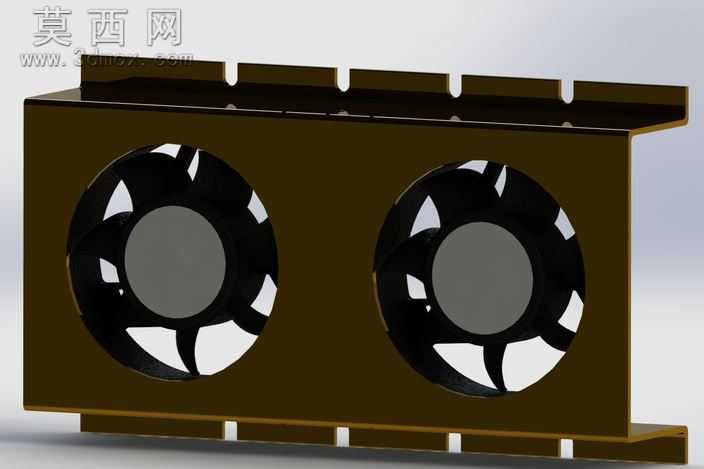

本作品为适配计算机机箱使用的双12V冷却风扇组件三维模型，建模阶段采用SolidWorks完成全参数化结构搭建，首先依据标准12V轴流风扇的通用尺寸规范，完成单个风扇的扇叶、中心轮毂、外框的基础轮廓绘制，扇叶部分通过曲面放样命令生成符合空气动力学的弧面结构，每片扇叶的扭转角度、边缘弧度都经过反复调整，确保模型还原真实风扇的送风结构特征。随后完成安装支架的建模，支架采用钣金类结构设计，上下边缘设置有等距分布的安装卡槽，用于适配机箱内部的安装位，支架主体为平整矩形承载板，开设两个与风扇外框尺寸匹配的圆形安装孔，孔位边缘预留螺丝固定位结构，方便风扇与支架的装配定位。装配阶段通过同轴心、重合等标准配合关系，将两个12V风扇精准固定在支架的对应孔位上，保证两个风扇的中心距符合设计要求，整体装配无结构干涉。材质与渲染环节，支架部分赋予深棕色哑光金属材质，模拟阳极氧化处理的金属外壳质感，调整材质的粗糙度、金属度参数，还原金属表面细腻的哑光反光效果；风扇扇叶部分赋予黑色硬质塑料材质，中心轮毂采用深灰色半哑光塑料材质，通过材质参数区分不同部件的质感差异。渲染阶段搭建柔和的影棚光照环境，添加主光源、辅助光与轮廓光，突出模型的结构层次与材质质感，阴影参数调整为软阴影，避免生硬的阴影遮挡结构细节。设计思路上，采用双风扇并排布局的结构，相比单风扇结构能够有效提升通风量，强化散热效率，支架的卡槽式安装结构无需额外复杂固定件，能够快速完成在机箱内的拆装维护，整体结构紧凑，占用机箱内部空间小，适配标准机箱的扩展安装位，能够为计算机内部的发热元件提供稳定的风冷散热支持，模型完整还原了产品的装配关系与细节结构，可用于散热结构设计参考、装配演示等场景。
