乙醇精油蒸馏分离装置三维结构设计

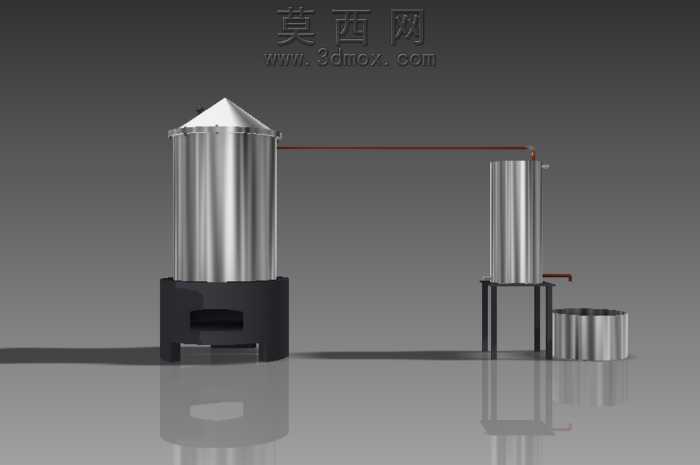

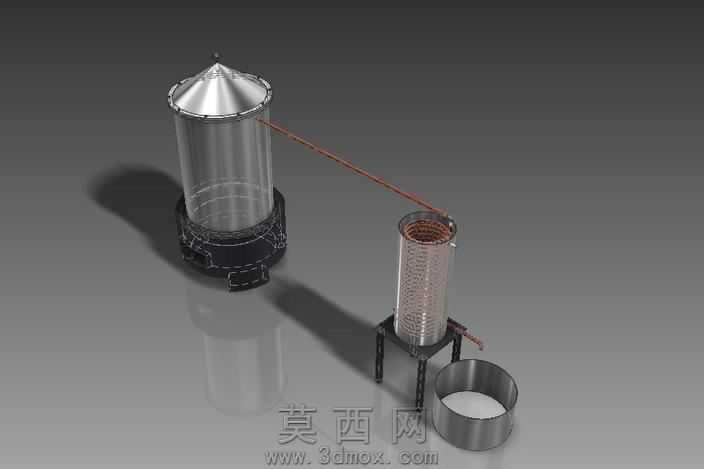

本作品为乙醇精油蒸馏分离装置的三维建模成果，整体采用Autodesk Inventor完成全参数化建模与装配设计，建模过程严格遵循蒸馏工艺的实际运行逻辑，对装置各组成部件进行1:1等比例还原，确保各结构的尺寸匹配度与装配合理性。装置主体由立式蒸馏罐体、冷凝输送管路、立式冷凝柱、接液容器及配套支撑机架五个核心部分组成，建模阶段首先对蒸馏罐体进行结构拆分，分别完成锥顶封头、透明可视化筒体、底部加热基座的独立建模，筒体部分赋予高透明玻璃材质，搭配轻微的折射与反射效果参数，还原玻璃材质的通透质感，底部基座采用哑光黑色工程塑料材质，添加细微的磨砂纹理与边角倒角，避免模型边缘出现生硬的直角效果，提升整体真实感。连接蒸馏罐体与冷凝柱的输送管路采用红铜材质参数设置，模拟金属铜的暖调金属光泽与轻微氧化质感，管路走向按照蒸馏蒸汽的流通路径设计，两端分别与罐体上部蒸汽出口、冷凝柱上部进气口精准对接，装配时添加同轴度与贴合约束，避免出现管路错位、穿模等问题。冷凝柱部分采用内外双层结构设计，外层为透明玻璃筒体，内部设置螺旋形冷凝导流通道，外部搭配黑色金属材质的支撑支架，支架采用方钢型材拼接结构，建模时对方钢的连接处添加焊接纹理细节，还原支架的实际加工特征，冷凝柱下部设置出液口，对接下方的接液容器。接液容器为敞口不锈钢圆桶结构，赋予拉丝不锈钢材质，添加细微的横向拉丝纹理与环境反射效果，还原金属容器的真实质感。渲染阶段采用工作室渐变灰色背景，添加主光源与辅助补光，调整阴影的柔和度与透明度，让装置各部件的投影自然投射在承载平面上，清晰展现各部件的空间位置关系与结构层次。设计过程中充分考虑蒸馏工艺的运行需求，各部件的连接位置、管路倾斜角度、支撑结构的稳定性都经过反复调整，既保证模型外观的还原度，也确保整体结构符合实际蒸馏设备的工程逻辑，可用于蒸馏工艺原理演示、设备结构教学等场景。
