适配ESP12F模块的USB接口WiFi设备外壳

　　这款壳体的设计初衷，是为搭载3片ESP12F芯片的USB接口WiFi功能PCB板提供可靠的物理防护与安装支撑，在小型无线通讯外设的实际应用场景中，这类壳体直接决定了成品的装配效率、使用耐久性与接口对位精度。从实际使用场景来看，这类带USB直插结构的WiFi设备多用于台式机外置无线信号扩展、嵌入式设备近距离无线调试、小型物联网终端的临时数据透传，不需要额外布设供电线，直接插接在设备USB端口即可完成供电与数据交互，因此壳体的USB端结构尺寸公差控制是设计中的核心要点，公头端的定位凸台尺寸需要严格匹配标准USB-A接口的插拔间隙，既不能因为公差过松导致插接后晃动出现接触不良，也不能因为公差过紧造成插拔阻力过大，长期使用磨损接口镀层。

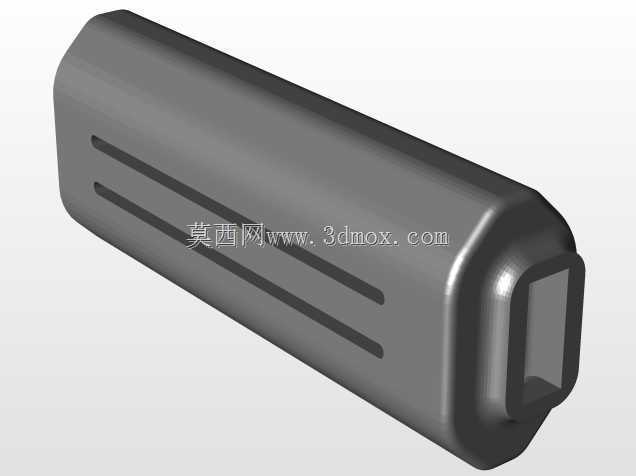

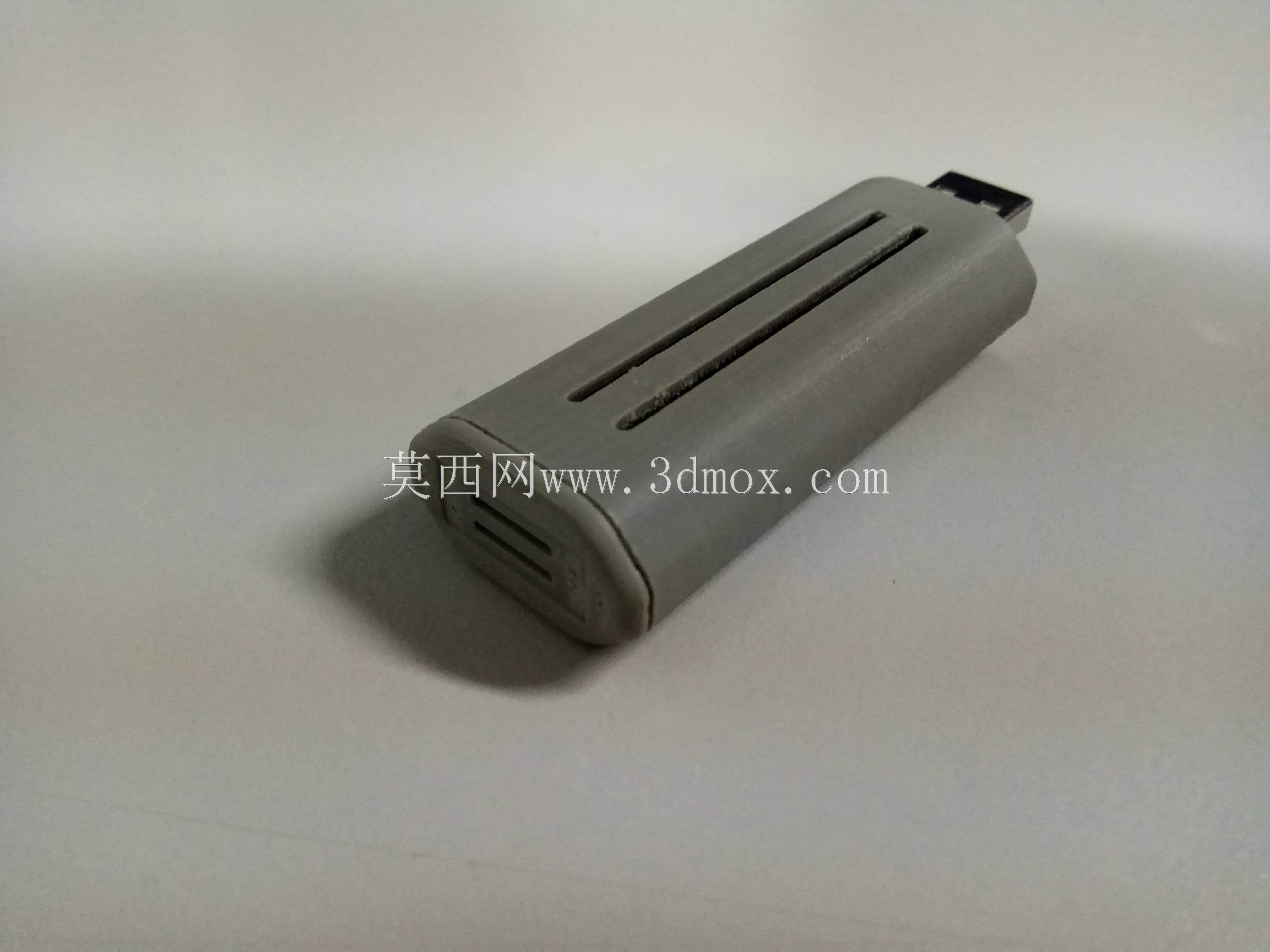

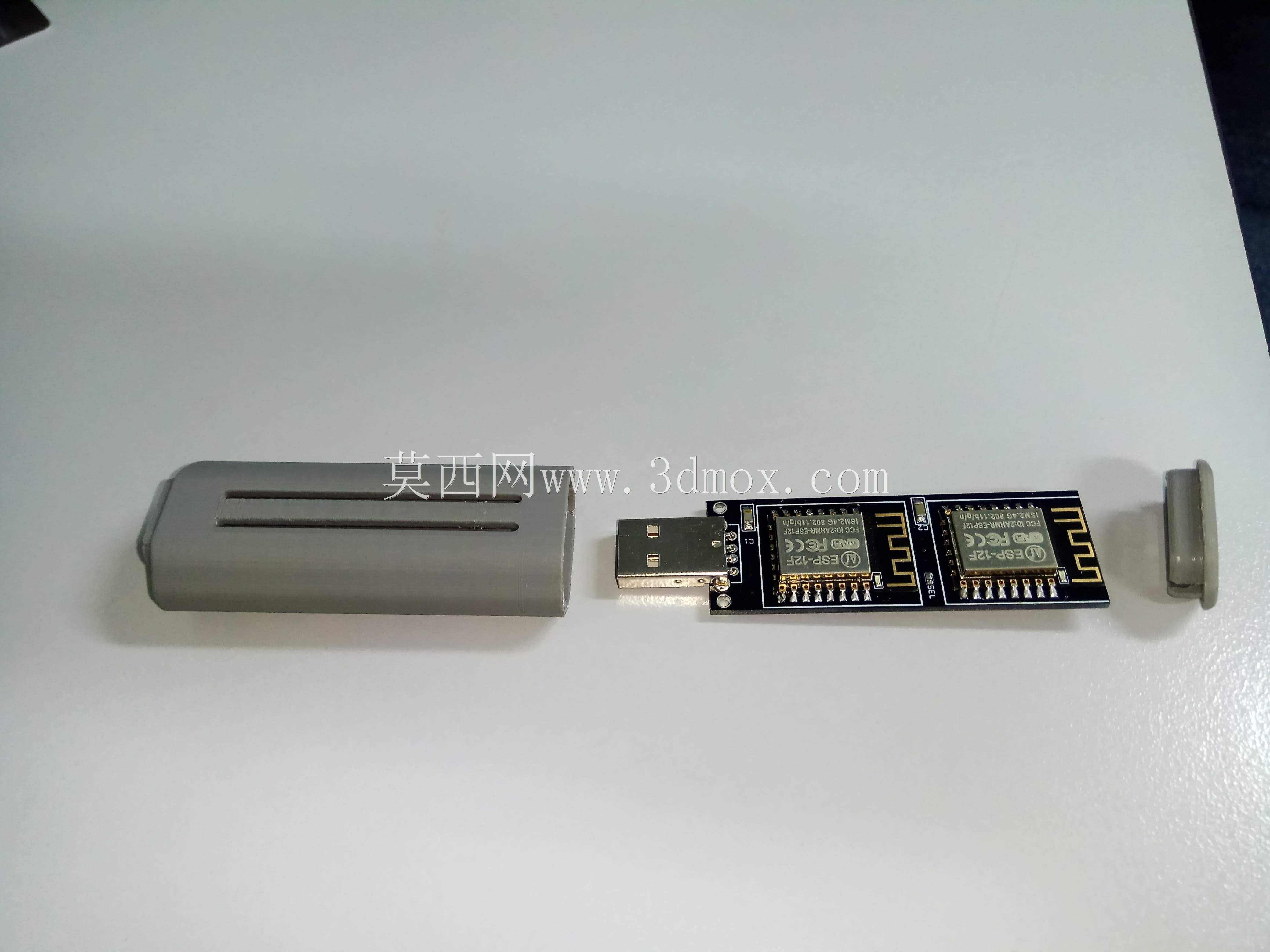

　　设计过程中首先围绕PCB的实际布局做内腔避让，三片ESP12F模块在PCB上呈平行排布，因此壳体侧壁做了对应位置的浅槽加强筋，既可以在注塑时减少壳体壁厚不均导致的缩痕，也能在PCB装入后形成侧向限位，避免设备受到跌落冲击时PCB在壳体内窜动，碰伤板上的贴片元件。壳体表面的三条平行长槽并非装饰结构，一方面是对应内部WiFi模块的天线位置，减少塑料壳体对2.4G无线信号的屏蔽衰减，另一方面也能在设备长时间工作时，为板上的电源稳压芯片提供辅助散热的气流通道，避免密闭壳体内积温过高导致模块工作稳定性下降。

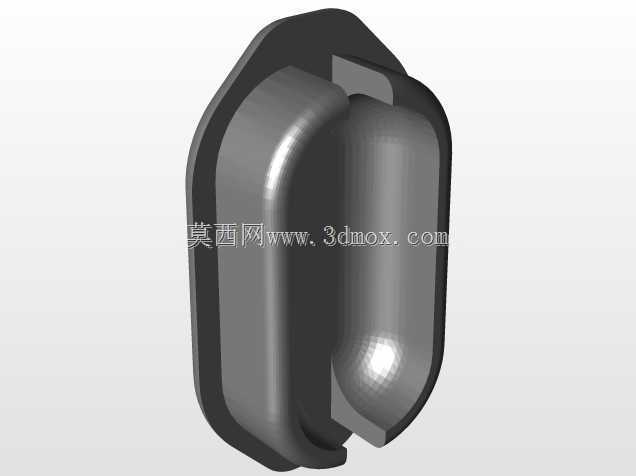

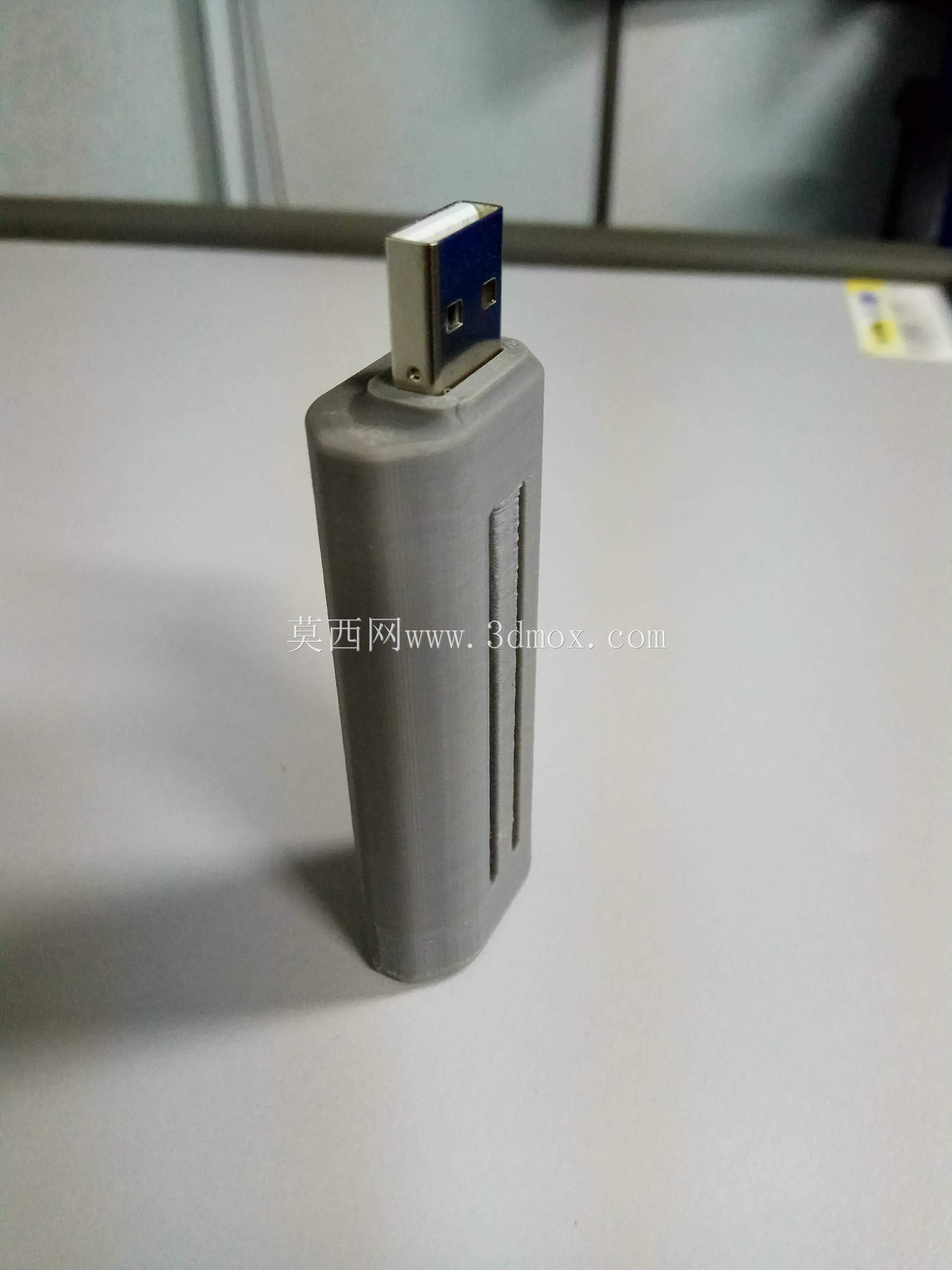

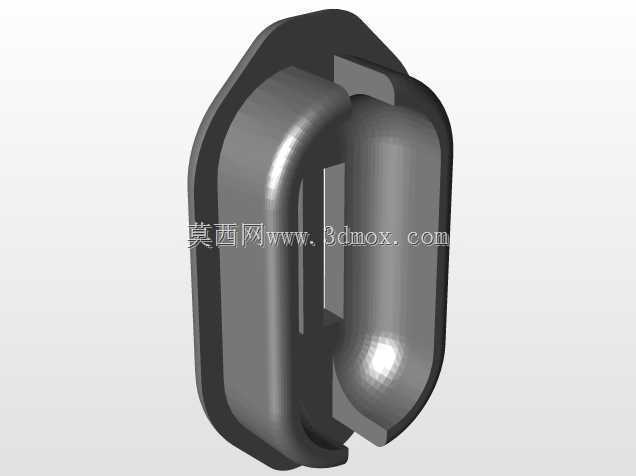

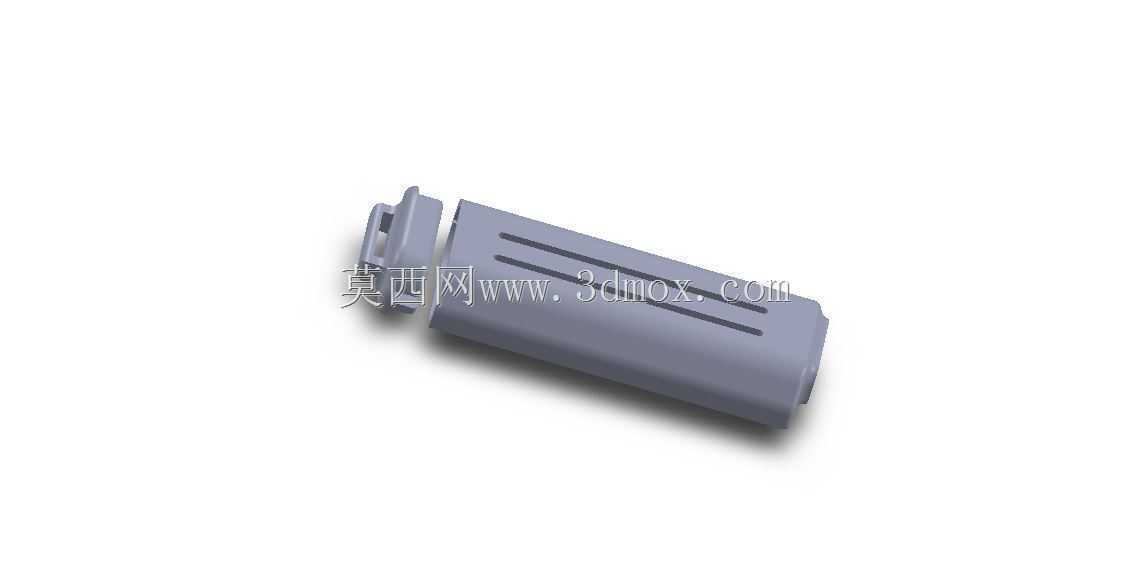

　　从安装边界来看，壳体整体采用长条形圆柱过渡结构，尾端做圆弧收边，没有尖锐棱角，在密集排布的USB端口场景下使用时，不会剐蹭相邻端口的插接设备；壳体与端盖的配合采用卡扣式结构，没有设计外露的螺丝孔，既简化了装配工序，也能避免螺丝长期使用出现锈蚀松脱的问题，卡扣的扣合量控制在0.25mm，配合端面做0.1mm的预压变形量，保证扣合后接缝均匀，没有明显的段差。USB端的金属接口外露尺寸严格遵循通用USB外设的伸出长度规范，插入标准USB母座后，壳体端面与母座面板的间隙控制在0.3mm以内，既不会因为间隙过大导致结构受力点集中在USB引脚处，也不会因为间隙过小出现插接不到位的情况。

　　内腔的定位柱高度与PCB上的安装孔位精准对应，PCB装入后定位柱顶端刚好承托在PCB安装孔的下表面，不需要额外打胶固定，端盖扣合后即可将PCB压紧在定位台阶上，完全限制PCB的轴向窜动；针对板上的指示灯位置，壳体对应位置做了减薄处理，壁厚控制在0.6mm，保证设备工作时的指示灯光线可以均匀透出，不需要额外开设灯孔破坏壳体的整体密封性，日常使用中可以阻挡灰尘、飞溅的液体接触到PCB板面，提升设备在普通办公、工业调试场景下的环境适应能力。

　　在结构细节处理上，壳体的所有内棱边都做了R0.3mm的圆角过渡，避免装配时锋利的内棱刮伤PCB表面的阻焊层，造成线路短路；外表面做细晒纹处理，既可以提升手持插拔时的摩擦力，也能掩盖注塑过程中可能产生的轻微流痕、顶白等外观缺陷，降低量产时的外观不良率。壳体的壁厚整体控制在1.2mm，卡扣位置局部加厚到1.8mm，保证卡扣有足够的弹性变形量，多次拆装也不会出现断裂问题；端盖与壳体配合的止口做了0.15mm的错位配合，扣合后可以形成简单的迷宫密封结构，减少灰尘从接缝处进入壳体内部。

　　这类小型电子壳体的设计往往容易被忽略细节，比如很多同类产品为了追求外观简洁，完全不考虑信号穿透与散热需求，导致WiFi信号衰减严重，或者长时间工作后出现断连问题，这款壳体在设计时平衡了结构强度、装配便利性、信号传输与散热需求，不需要额外做二次结构修改，就可以直接适配对应布局的PCB板进行注塑量产，对于做小型无线通讯外设的结构工程师来说，这类结构的设计思路可以直接复用在同类型的直插式USB外设壳体开发中，减少重复建模的工作量，也能规避很多常见的结构设计缺陷。
