工业设备用接近传感器安装固定支架

　　在自动化产线、机床加工工位、物料输送系统的传感检测环节，接近传感器的安装稳定性直接决定检测信号的可靠性，这款专用支架正是为解决圆柱型接近传感器的安装定位问题设计的结构件。从实际使用场景来看，这类支架多应用在自动化装配线的工件到位检测、机床主轴的转速感应、输送线的物料计数、机械手的行程限位等工位，需要在设备长期运行的振动环境下保持传感器位置不偏移，同时满足不同安装面的固定需求。

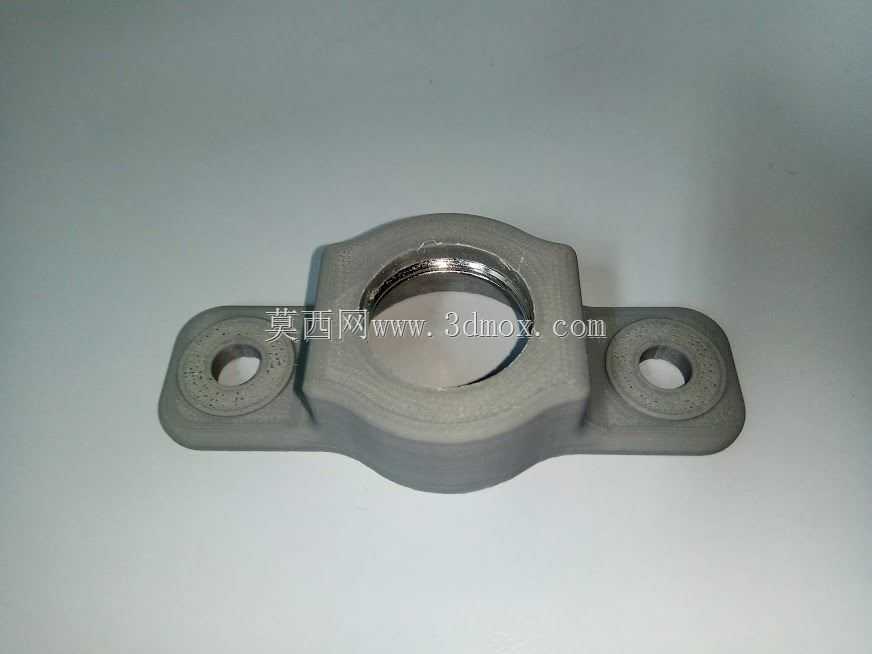

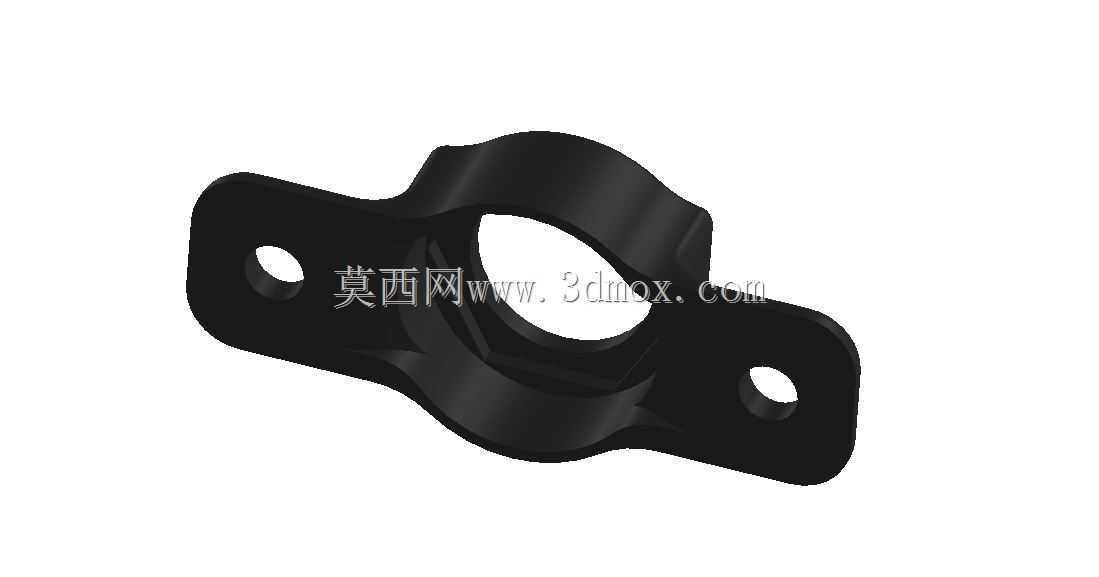

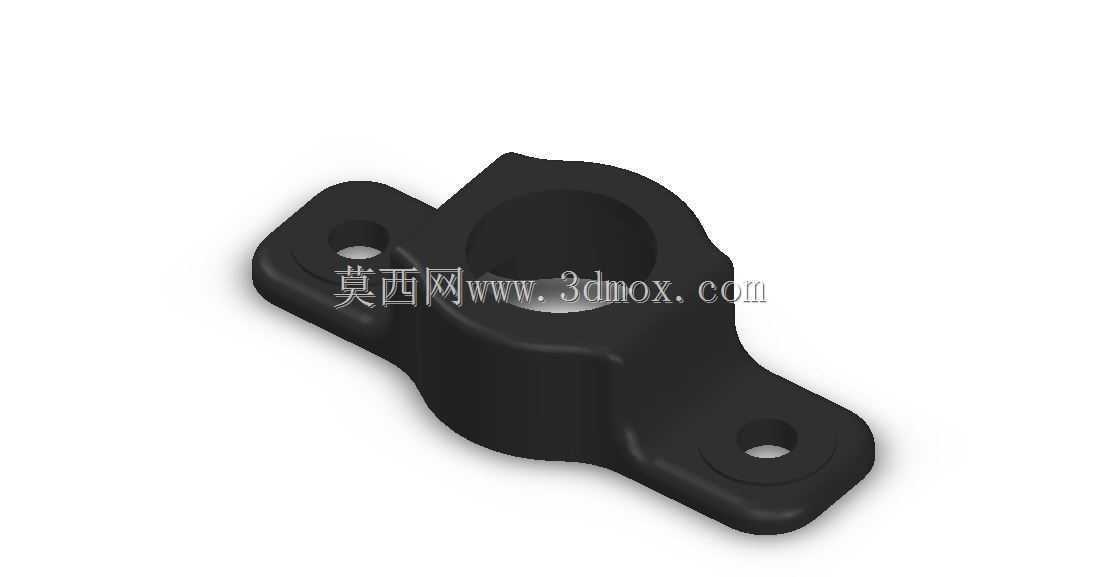

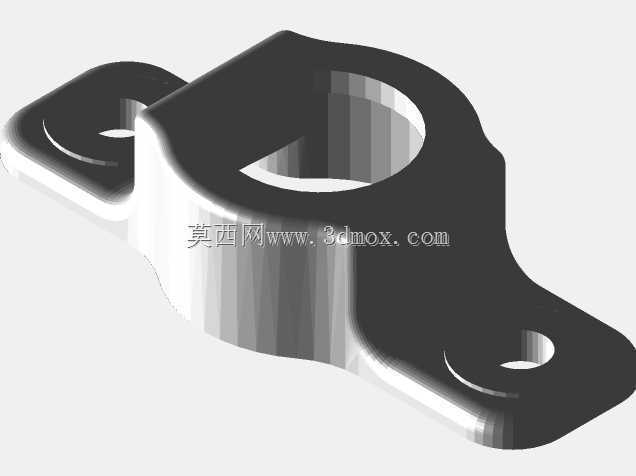

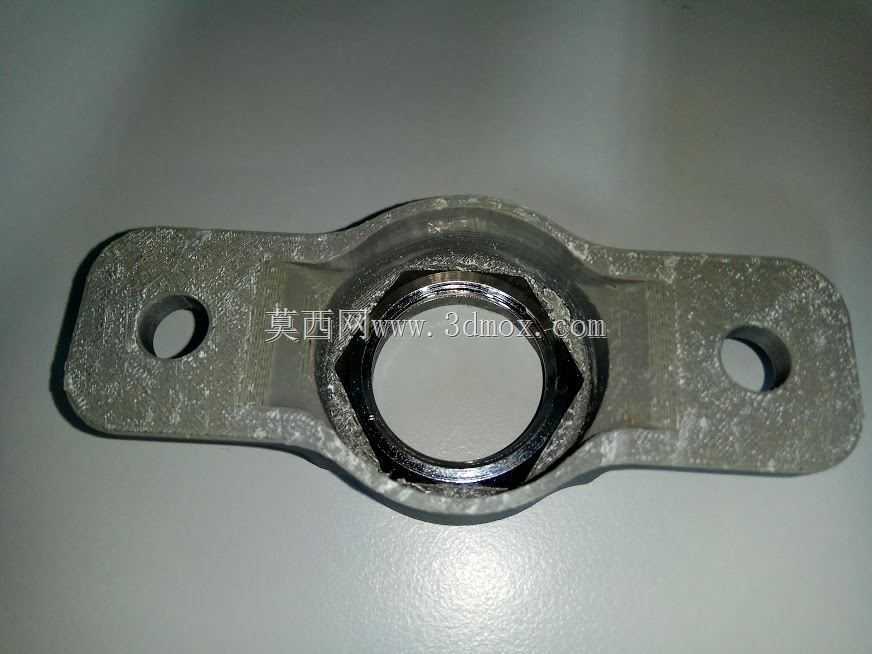

　　从结构设计思路上，这款支架采用一体化的弯折成型结构，中间的环形夹持孔是核心功能部位，孔径适配主流规格的圆柱型接近传感器，孔壁的轴向长度足够保证传感器夹持后的同轴度，避免传感器安装后出现歪斜导致检测距离偏差。两侧延伸出的安装耳板做了下沉式的安装孔设计，两个安装孔的中心距经过标准化匹配，既可以通过螺栓固定在设备的型材立面上，也可以倒装在设备工作台的下方，安装孔的沉台设计能够让螺栓头完全埋入板件表面，不会出现凸起干涉传感器走线或者周边运动部件的问题。

　　从安装边界来看，支架整体的外轮廓尺寸紧凑，不会占用过多的设备安装空间，环形夹持孔的中心到安装面的垂直距离经过优化，既保证传感器检测端面和被测工件之间留有足够的安全间隙，避免工件运动过程中刮擦传感器端面，又不会因为距离过远导致检测信号衰减。两侧耳板的厚度和中间夹持部位的厚度做了差异化设计，耳板部分厚度适中，能够在螺栓锁紧时提供足够的压紧力，不会因为长期受振出现松动；中间夹持部位的壁厚经过强度校核，在采用侧面顶丝锁紧传感器的时候，不会因为顶丝的压紧力导致夹持孔变形，同时能够牢牢箍住传感器外壳，即使设备运行中存在持续的机械振动，传感器的检测位置也不会发生窜动。

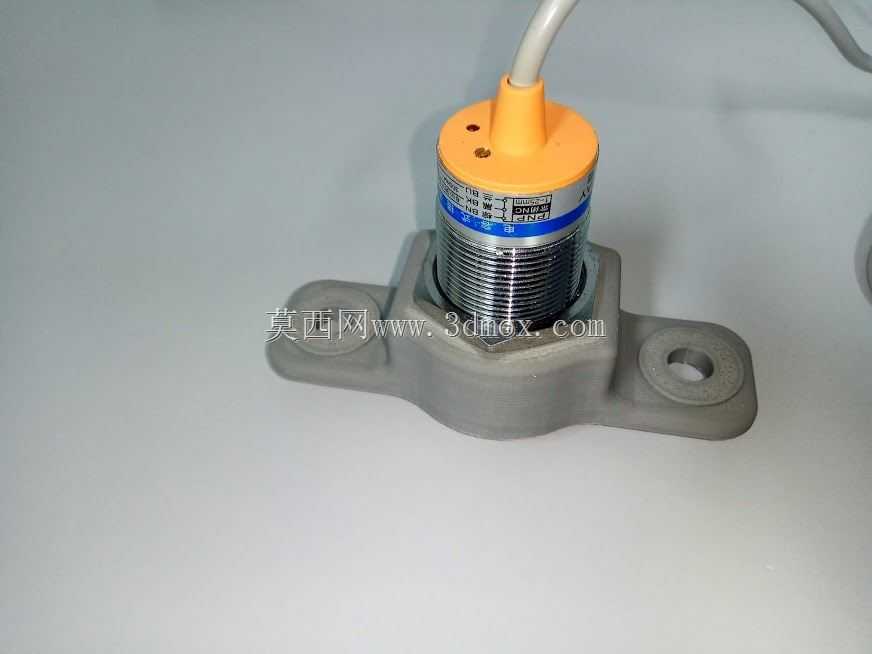

　　在实际选型适配中，这款支架的结构设计兼顾了不同安装方向的需求，既可以水平安装在设备的侧壁上，让传感器水平朝向被测工件，检测工件的径向到位信号；也可以垂直安装在输送线的支架上，让传感器垂直朝下检测输送线上的物料有无；甚至可以倾斜一定角度安装，适配特殊工位的斜向检测需求，安装耳板上的通孔预留了少量的位置调整余量，安装时可以根据实际检测距离微调支架的固定位置，不需要额外加工调整垫片。

　　从结构细节的工程考量来看，支架的所有弯折边缘都做了圆角过渡处理，没有尖锐的毛刺棱角，既避免安装过程中划伤操作人员的手部，也不会割破传感器的连接线缆外层绝缘皮。夹持孔的内圆面做了精度处理，和传感器外壳的配合间隙控制在合理范围，既不会因为间隙过大导致传感器夹持后晃动，也不会因为间隙过小导致传感器装入困难，后期更换传感器的时候可以快速拆装，不需要对支架进行二次修整。两侧安装耳板的受力方向经过结构优化，当设备运行产生振动时，耳板的受力方向和板材的强度方向一致，不会因为长期受交变应力出现耳板断裂的问题，整体结构的刚性足够应对工业现场的常规使用工况，不需要额外增加加强筋结构就可以满足使用强度要求，同时控制了整体的重量和材料成本。

　　在不同行业的应用适配中，这款支架既可以用在普通的轻工自动化产线上，配合电容式接近传感器检测非金属物料的位置，也可以用在机床设备上，配合电感式接近传感器检测金属工件的行程位置，甚至可以用在物流分拣设备上，配合光电类传感器检测包裹的到位信号，只要是圆柱型外壳的传感元件，都可以通过这个支架实现可靠的安装固定，不需要针对不同类型的传感器重新设计安装结构，大幅降低了设备设计过程中传感安装部位的重复建模工作量，也减少了后期设备维护时的配件种类。
