家用侧进风智能空气净化设备结构设计

这款空气净化设备的结构设计，首先锚定了普通家庭客厅、卧室以及小型独立办公空间的使用场景，这类场景普遍存在家具摆放紧凑、设备预留摆放空间有限的问题，因此整体采用近似圆柱的立式造型，底部直径控制在常规边几可容纳的尺寸范围内，整机高度不超过成年人坐姿视线高度，放置在沙发旁、书桌侧或者墙角位置时，不会遮挡日常动线，也不会和周边家具产生磕碰干涉。设备底部预留了10mm左右的离地间隙，避免地面浮尘、泼溅的水渍直接进入进风区域，同时底部设置了隐藏式走线槽，电源线可以从任意方向引出，适配不同方位的墙面插座，不会因为走线问题额外占用摆放空间。

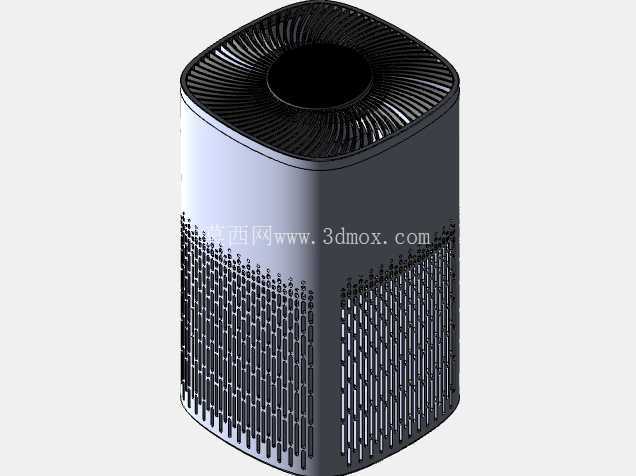

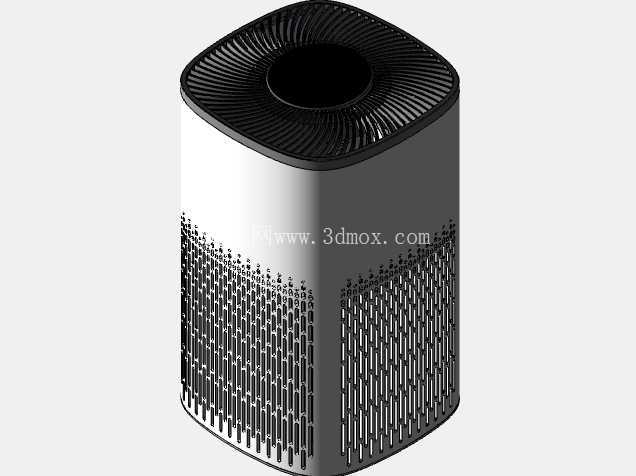

从内部结构布局来看，设计时没有采用传统净化器顶部进风或者单面进风的方案，而是选择了整圈侧进风的结构，机身下半段的外壳全部做了格栅式进风开口，格栅条的宽度、间隙经过反复校核，既能够保证大流量空气顺畅进入设备内部，又能阻挡毛发、大颗粒纸屑等杂物进入风道，避免缠绕内部风轮造成运转故障。进风区域内侧首先预留了传感器安装位，空气质量检测模块直接固定在进风路径上，进入设备的空气第一时间流经检测元件，能够实时反馈当前空气的颗粒物、气态污染物浓度，避免传统内置传感器检测滞后、数据偏差的问题。传感器模块采用快拆式安装结构，后期校准或者更换时不需要完全拆开整机外壳，只需要打开侧面的小检修盖即可完成操作，降低日常维护的难度。

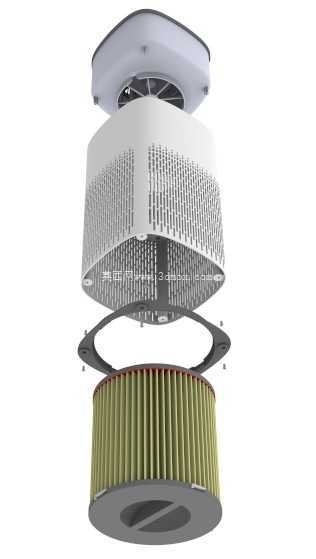

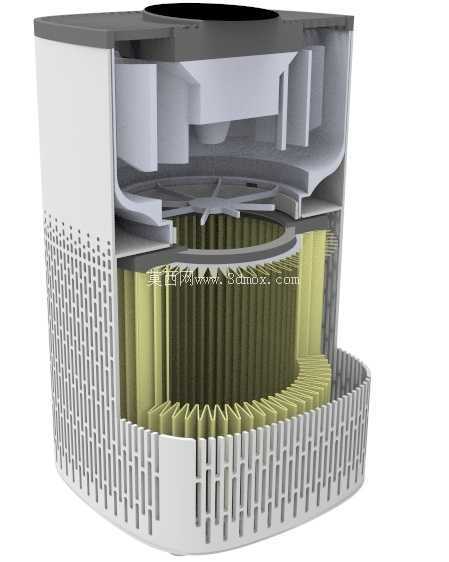

风道系统采用上出风的离心风轮布局，风轮安装在滤芯组件的上方位置，电机通过减震胶圈固定在中部的支撑骨架上，运转时的震动不会直接传递到外壳，能够有效降低运行噪音。滤芯部分采用复合式分层结构，最外侧是初效过滤层，拦截大颗粒浮尘、毛发，中间是HEPA过滤层处理细微颗粒物，内侧是活性炭层吸附气态异味，整个滤芯为圆筒状结构，和侧进风的风道完全匹配，空气从整圈侧面进入后可以均匀穿过滤芯各个位置，不会出现局部滤芯过早堵塞、其他区域利用率低的问题。滤芯的安装采用旋转卡扣式结构，用户更换滤芯时只需要打开顶部的上盖，旋转滤芯即可取出，不需要额外工具，卡扣的定位精度经过校核，安装到位后滤芯和上下骨架之间完全密封，不会出现未经过滤的空气从缝隙漏出的短路问题。

设备顶部的出风区域做了环形导风格栅，出风方向朝向斜上方，吹出的净化空气能够沿着天花板形成循环气流，避免直吹人体造成不适，同时格栅的间隙做了防夹设计，手指无法直接伸入接触到内部运转的风轮，满足家用设备的安全要求。显示模块嵌入在顶部靠前的位置，屏幕采用下沉式安装，表面和顶部外壳齐平，不容易积灰，日常擦拭清洁时不会刮花屏幕表面，屏幕可以实时显示当前空气质量等级、运行档位、滤芯剩余寿命等信息，用户不需要弯腰查看设备侧面，站在设备旁就能直观读取运行参数。

在智能化结构适配方面，内部预留了物联网通讯模块的安装空间，天线布置在顶部外壳内侧的无金属遮挡区域，保证无线信号的传输强度，用户可以通过移动端设备远程查看室内空气质量、调整设备运行模式，设备的控制主板做了独立的隔舱设计，和风道、滤芯区域完全分隔，避免长期使用过程中积尘进入电路板造成短路故障。整机的外壳拼接采用卡扣加少量隐藏螺丝的固定方式，外壳接缝均匀，既保证了外观的整体性，后期需要拆解检修内部部件时，也能快速拆开外壳，不会因为卡扣过密造成拆解时外壳断裂。整个结构设计过程中，所有部件的安装公差都按照家用消费电子的通用标准设定，塑料件的拔模角度、筋位厚度都经过校核，避免注塑生产时出现缩痕、翘曲等问题，同时内部骨架的加强筋布局兼顾了结构强度和轻量化要求，整机重量控制在单人可以轻松搬运的范围内，方便用户在不同房间之间移动使用。
