树莓派Zero定位跟踪器防护外壳结构

　　这款防护壳体是针对搭载GSM/GPRS与GPS功能的Pi Zero跟踪终端开发的配套结构件，主要面向户外高空气象探测、野外资产定位、小型无人载具跟踪这类需要设备长期暴露在复杂环境下的应用场景，核心作用是为核心电路板、通讯模组、定位天线提供可靠的物理防护，同时兼顾安装固定、接口扩展的实际使用需求。

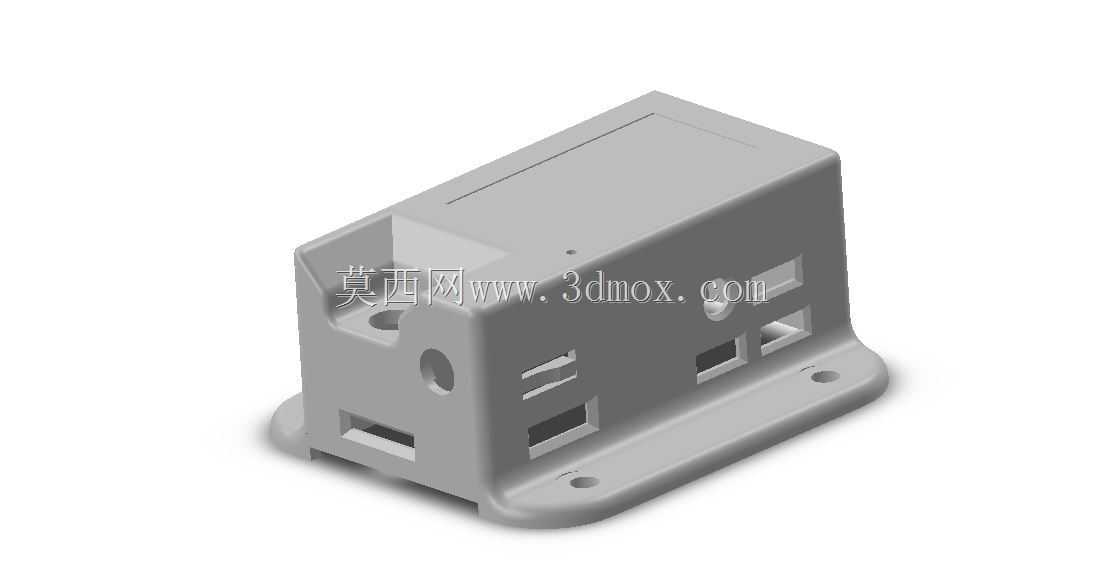

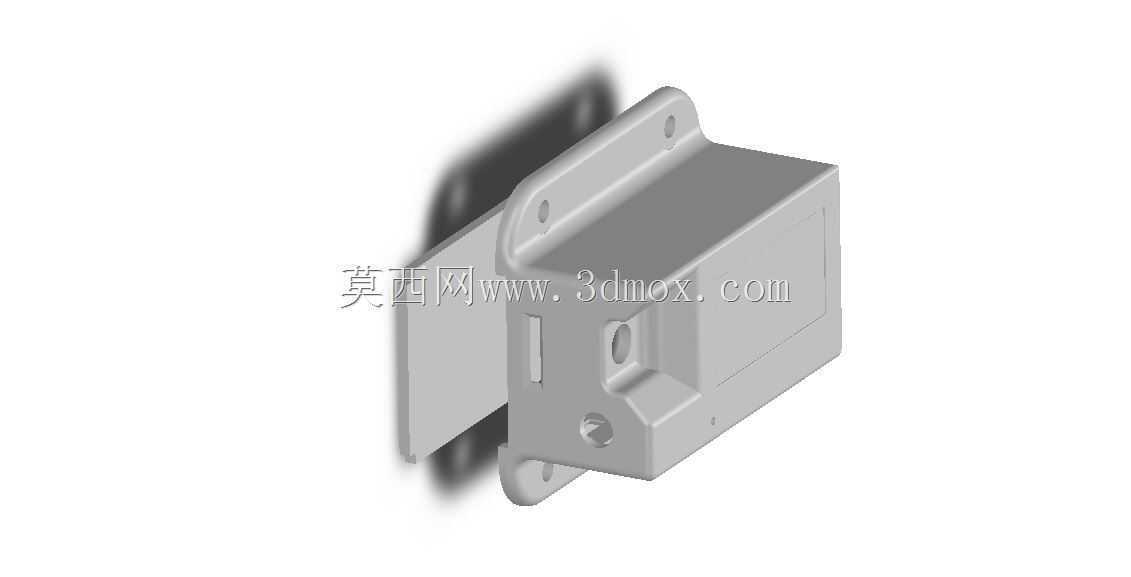

　　从实际使用的工况出发，设计阶段首先考虑的是户外环境的适配性：壳体整体采用带安装翼边的一体式基座搭配上盖的结构，底部延伸出的两个带安装孔的固定耳，孔位尺寸适配M3规格的标准紧固件，既可以通过螺丝直接固定在载具的平面安装位，也能配合扎带穿过安装孔实现非平面的捆绑固定，安装边界预留了足够的紧固件操作空间，不会出现螺丝拧入时与壳体侧壁干涉的问题。壳体的壁厚做了均匀化处理，常规区域壁厚保持在1.8mm，安装孔位、接口边缘的局部位置做了加厚到2.5mm的加强处理，既控制了整体的重量，避免给轻负载载具带来额外的重量负担，也能保证常规跌落、轻微磕碰时壳体不会出现开裂变形的问题。

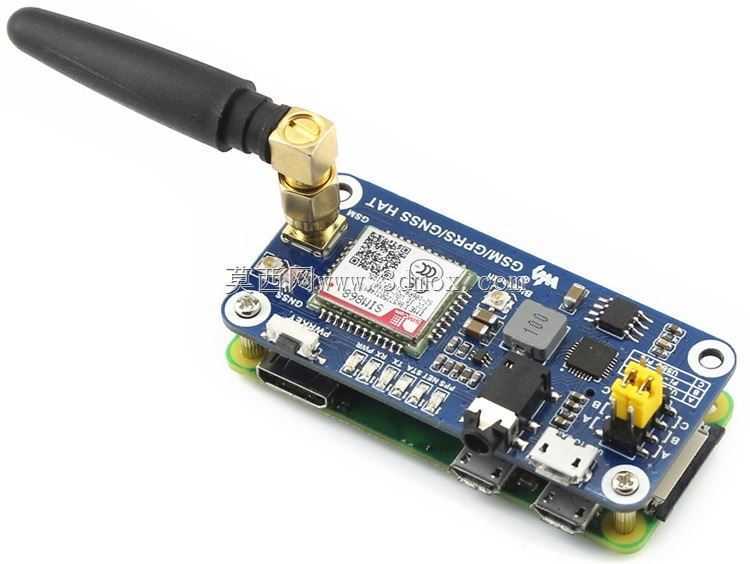

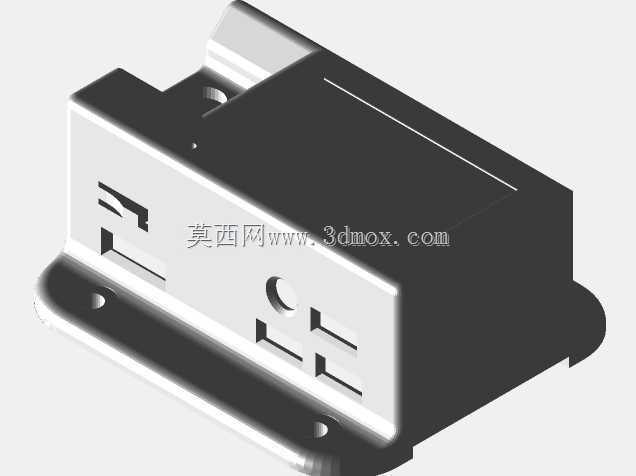

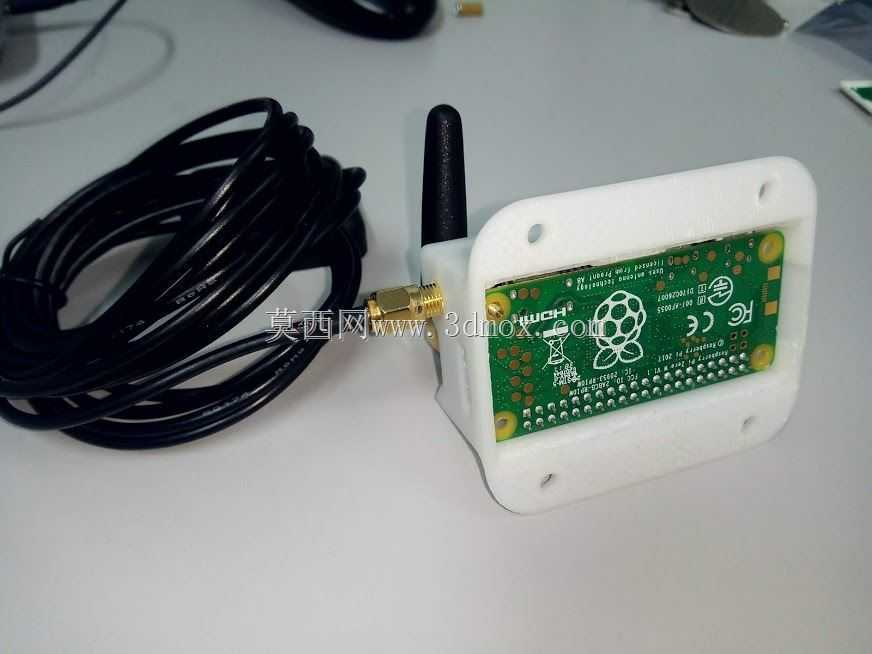

　　接口开孔的布局完全匹配Pi Zero主板以及配套GSM/GPS扩展板的实际接口位置：壳体侧壁对应位置预留了SD卡插拔的开槽，不需要拆开上盖就能直接完成存储卡的更换操作，适配野外作业时快速更换存储介质、导出轨迹数据的需求；其余的USB供电接口、串口调试接口、SIM卡插槽的位置也都做了精准对位，每个开孔边缘都做了0.3mm的倒角处理，避免插拔线材、卡片时被锐边割伤线材外皮或者划伤操作人员手指。壳体内部做了对应主板的定位筋位，筋位高度刚好承托电路板的底部，装配时主板可以直接卡在筋位之间，不需要额外打胶就能限制电路板的横向窜动，上盖内侧对应主板的位置预留了0.5mm的压紧凸台，上盖通过侧边的卡扣与基座扣合后，凸台刚好压住电路板的边缘，避免设备在振动环境下出现电路板上下晃动、接口松脱的问题。

　　考虑到高空气球探测这类应用场景会遇到低温、低气压的环境，壳体的合模位置做了一圈嵌入式的密封槽设计，可以搭配0.8mm线径的硅胶密封条实现基础的防尘防溅水能力，避免高空的凝露、野外的零星降雨渗入壳体内部造成电路短路。壳体顶部做了微弧面的设计，既可以减少户外使用时的积水积灰，也能让内置的GPS天线信号辐射方向没有金属遮挡，保证定位信号的接收灵敏度。整体外形没有多余的突出结构，所有边角都做了R2的圆角过渡，既减少了3D打印制作时的支撑需求，也能避免安装使用时尖锐边角勾挂到其他线缆或者载具结构。

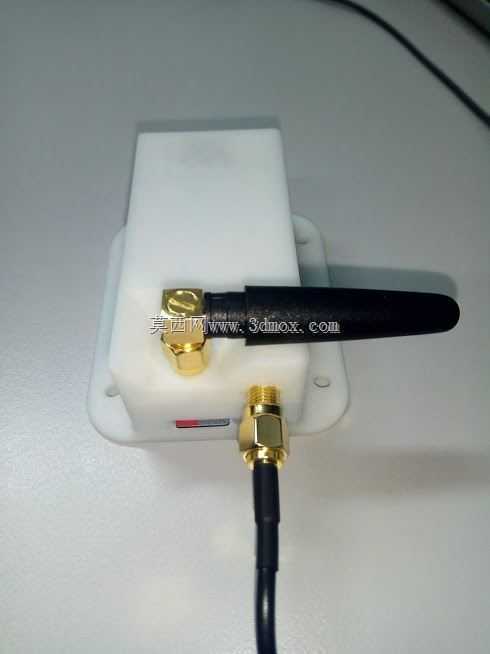

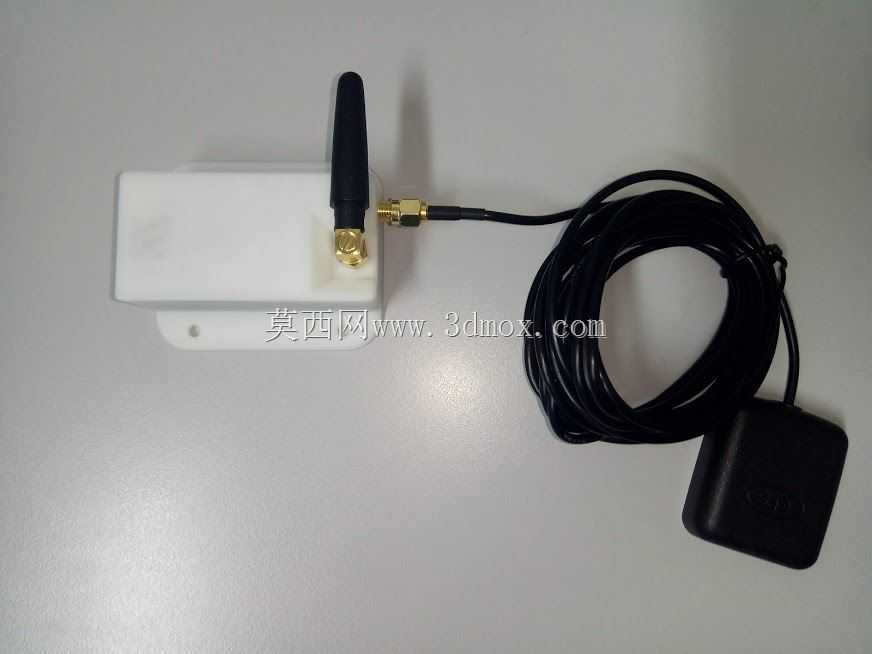

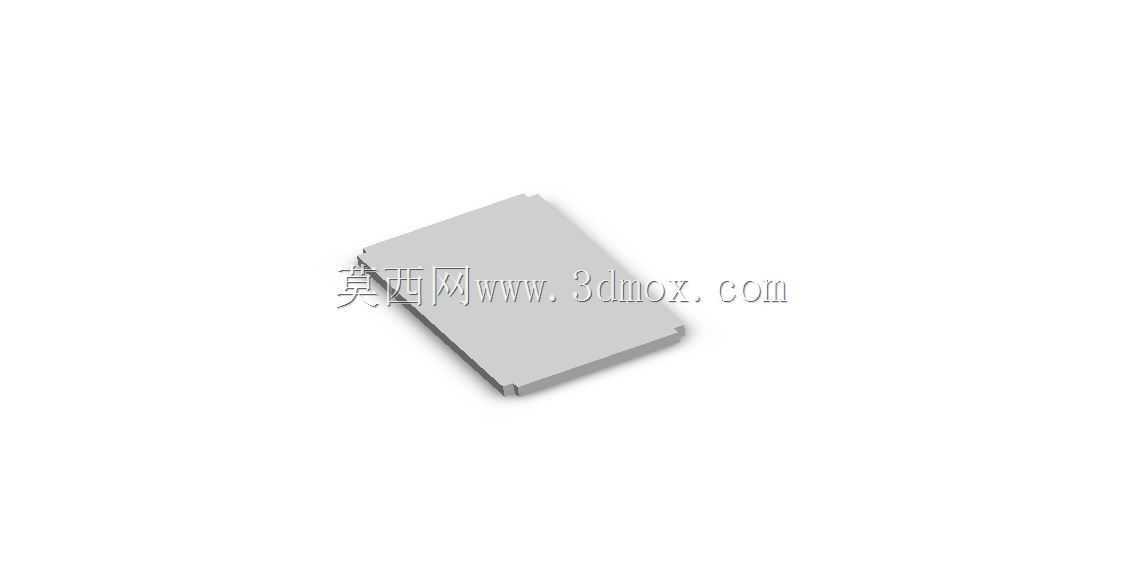

　　在装配逻辑上，这款壳体不需要额外的专用工具就能完成拆装：上盖与基座采用卡扣式连接，卡扣的扣合量设计在0.6mm，既保证日常使用时不会因为振动出现松脱，也能在需要检修内部电路时，用普通的一字螺丝刀轻轻撬动卡扣位置就能拆开上盖，不会出现卡扣断裂的问题。内部的空间预留了足够的走线余量，GSM天线、GPS天线的馈线可以沿着壳体内部的走线槽布置，不会出现线材被上盖压破绝缘层的隐患。安装翼边的位置做了下沉式的沉孔设计，螺丝拧入后螺丝头不会突出壳体的底面，保证壳体安装后可以完全贴合安装平面，不会出现安装不稳、晃动的问题。
