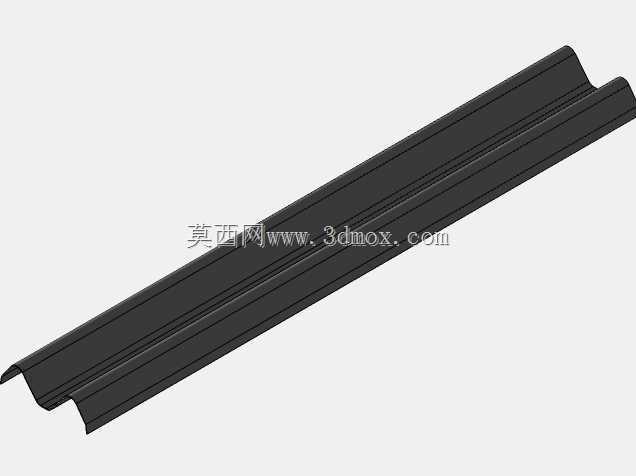

公路波形防撞护栏三维结构设计

　　也能沿着波形的延展方向把冲击力分散到相邻的数个立柱支撑点上，避免单点受力过大出现瞬间断裂的情况。很多刚入行的结构设计师容易忽略护栏的安装边界设计，这款模型在截面两端预留了标准的搭接余量，相邻两段护栏拼接时可以顺着波形的凹凸结构嵌合对齐，拼接螺栓的孔位也做了长圆孔设计，现场安装时可以根据路基的实际起伏、立柱的施工误差做适度的位置调整，不需要现场二次切割打孔，能有效提升现场施工的效率。从实际使用的工况来看，护栏的安装高度有明确的工程要求，波形梁的中心高度需要匹配常见小型乘用车的保险杠重心高度，同时兼顾大型货运车辆的下部防护区间，模型的截面尺寸完全符合常规公路防护的安装边界，立柱连接的位置预留了标准的连接托架安装面，日常做道路交安设施配套结构设计时，这类波形截面的公路护栏是最常接触的防护构件，它的核心应用场景覆盖各级公路的路侧防护、中央分隔带隔离，部分临崖、急弯、高填方路段还会做加厚加高的变体设计，核心作用是在车辆失控偏离行驶轨迹时，通过自身的结构变形吸收碰撞能量，同时对车辆行驶方向进行适度校正，避免车辆冲出路基或者闯入对向车道，最大限度降低事故伤亡概率。从结构设计逻辑来看，这款护栏采用连续辊压成型的波形截面，并非随意选择的曲面造型，双波的凸起棱线沿构件长度方向通长布置，相当于给长条形的薄壁板材增加了数道纵向加强筋，在不额外增加板材厚度的前提下，大幅提升了构件整体的抗弯截面模量，哪怕受到车辆斜向撞击，

　　不需要额外做结构改制就能适配常规的圆形立柱、方形立柱安装需求。在碰撞吸能的设计细节上，波形截面的圆弧过渡处没有做尖锐的直角处理，所有弯折位置都保留了合理的冷弯圆角，一方面是避免辊压成型时板材出现应力集中开裂的问题，另一方面在车辆碰撞接触时，圆滑的曲面不会对车体造成额外的穿刺性破坏，能顺着碰撞力的方向引导构件逐步变形吸能，不会出现刚性构件硬碰硬的反震伤害。很多人会觉得护栏就是一块压成波浪形的钢板，实际在结构建模时需要考量的细节非常多，比如板材的厚度选择要匹配对应的道路防护等级，不同等级的公路对应的护栏截面高度、波形深度都有对应的参数要求，这款模型的截面比例完全按照常规路侧防护的标准参数搭建，相邻构件的搭接长度、

　　螺栓孔的间距都符合现场安装的实际需求，不管是做交安工程的方案可视化展示，还是做碰撞仿真的前期结构验证，都可以直接调取模型做参数调整，不需要从零开始搭建曲面结构。另外在长期户外使用的工况下，护栏的波形结构还有一个很实用的设计优势，凸起的棱线可以让落在表面的雨水顺着坡面快速流下，不会在构件表面积水残留，能有效降低板材锈蚀的速度，延长整体的使用寿命，哪怕是做热镀锌、喷塑的表面处理，波形的曲面也不会出现积液的死角，表面涂层的均匀性更容易得到保证。在和立柱的连接结构上，模型预留的连接位采用了防阻块适配的安装面，相比直接把护栏固定在立柱上的结构，增加防阻块之后可以在碰撞时多一级吸能缓冲，避免立柱直接受到撞击出现根部断裂的情况，

　　同时防阻块的存在也能让护栏和立柱之间保留一定的变形空间，碰撞时护栏有足够的变形行程来吸收冲击能量，不会因为刚性连接直接把冲击力传递到路基导致整个防护段失效。做这类防护构件的三维建模时，最容易出错的地方是波形截面的曲线顺滑度，如果曲线的曲率不连续，辊压成型时就会出现板材起皱、开裂的问题，这款模型的波形曲面全程保持G2连续，完全匹配冷弯辊压的工艺要求，导出到加工仿真软件里可以直接生成辊压轮的轮廓曲线，不需要再做曲面修复。针对不同的应用场景，这款护栏模型还可以通过调整参数快速衍生出不同的变体，比如中央分隔带使用的双波护栏可以调整截面宽度适配双向防护的需求，临崖路段使用的三波加强型护栏可以在现有截面基础上增加一道波形凸起，提升整体的防护等级，不需要重新搭建基础的曲面结构，能大幅缩短设计周期。
