卡通风格自卸卡车SolidWorks设计模型

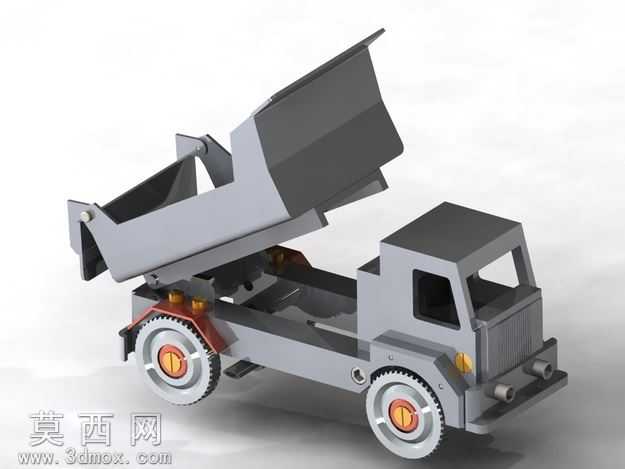

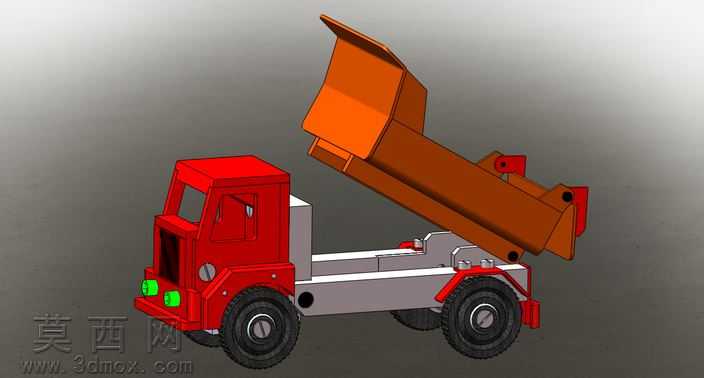

本款自卸卡车模型采用SolidWorks进行全参数化三维建模，整体采用卡通化的简化设计风格，在保留自卸卡车核心功能结构的基础上，对外观线条做了圆润化处理，弱化了真实工程车辆的硬朗棱角，让模型兼具结构展示性与视觉趣味性。建模过程中首先完成底盘主框架的搭建，确定前后轮距、轴距的基础比例，对车架部分采用实体拉伸结合倒角命令完成基础造型，预留出驾驶室、举升机构、货厢的安装定位基准。驾驶室部分采用一体化建模思路，通过曲面拉伸与切除命令完成车窗、前脸格栅、车灯、排气筒等细节结构的塑造，对车门轮廓、车顶线条做了圆弧过渡处理，匹配整体卡通风格的视觉调性。车轮部分采用装配体模式单独建模，轮毂做了分色设计，搭配带有装饰标识的轮盖结构，轮胎表面刻画了简化的防滑纹路，通过同轴心配合与底盘完成装配，保证转动自由度的合理预留。核心的自卸举升结构做了功能化还原，在车架与货厢之间设置了双组液压举升缸的简化模型，通过配合约束可以模拟货厢绕尾部铰点翻转举升的动作，直观展示自卸卡车的卸料工作原理。货厢部分采用加厚板材的视觉设计，尾部设置了可开合的卸料挡板结构，厢体边缘做了包边处理，既符合卡通风格的厚重感，也还原了真实自卸货厢的结构特征。渲染阶段采用哑光金属材质模拟车架与货厢的金属质感，驾驶室采用稍浅的灰色系材质做区分，举升缸部分搭配橙红色的警示色材质，车灯部分采用半透明黄色材质模拟灯罩效果，轮盖部分使用亮银色金属材质提升视觉层次感。整体模型结构完整，装配关系清晰，各部件之间无干涉问题，既可以作为专用车结构教学的演示模型，也可以作为卡通车辆相关设计的参考素材，通过对举升动作的模拟能够直观展现自卸卡车的核心工作逻辑，简化的造型也降低了模型的复杂度，便于后续的修改与二次设计。
