卧式带支架储水金刚罐体结构设计

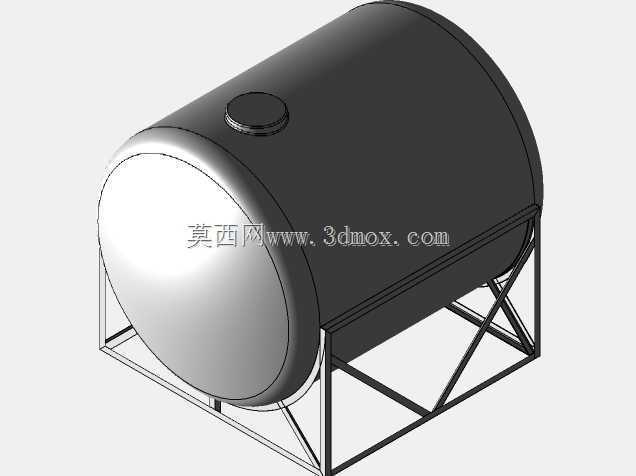

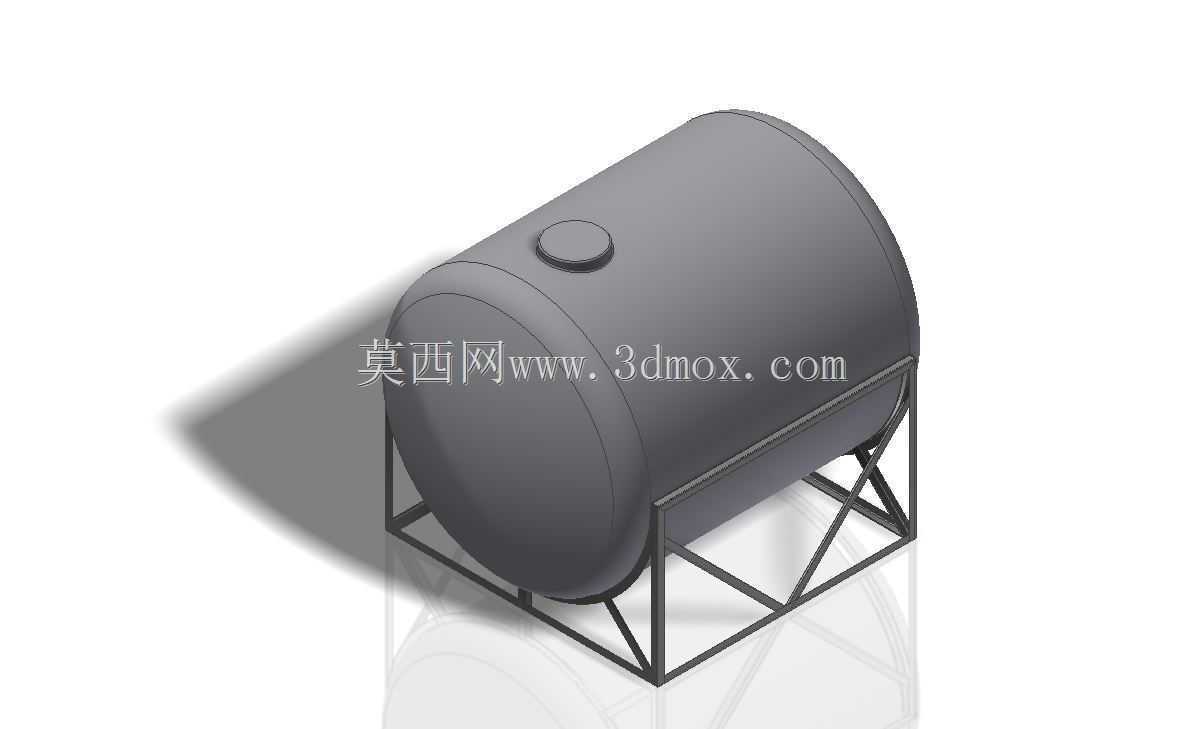

　　在工业厂区临时供水、野外作业营地储水、小型商用供水系统配套场景中，卧式储水罐体的选型一直需要兼顾安装便捷性、结构稳定性与空间利用率，这款带一体式焊接支架的卧式储水罐体，正是针对这类场景的落地需求完成的结构设计。不同于立式储水罐对安装地面平整度、承重强度的高要求，卧式布局的罐体可以直接放置在硬化平整的普通地面上，配套的三角桁架式支架采用等边角钢焊接成型，支架与罐体接触位置做了弧形贴合面设计，焊接处预留了3mm的焊脚高度，既保证罐体放置时不会出现局部应力集中，也能在罐体满载储水时，将整体重量均匀分散到支架的六个支撑脚位置，单个支撑脚的接地面积设计为100*100mm，即使在普通C20强度的混凝土地面放置，也不会出现地面压溃、罐体倾斜的问题。

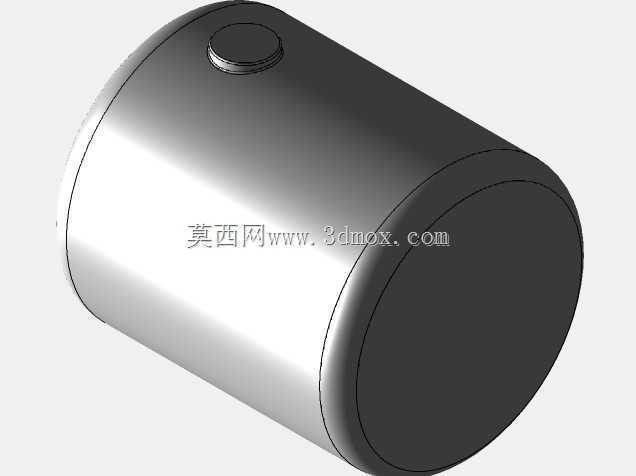

　　罐体主体采用旋压成型的椭圆封头与卷制筒身焊接而成，筒身壁厚根据常规常压储水的使用需求设计，封头位置做了圆弧过渡处理，避免直角位置长期储水出现锈蚀堆积、应力开裂的问题。罐体顶部设置的圆形人孔/检修口采用凸起式结构，配套的密封盖板可以通过周边的快拆螺栓紧固，日常不需要进入罐体内部时，也可以通过这个口完成内部清洗、液位观察的操作，人孔的凸起高度设计为50mm，既可以避免顶部积水顺着密封缝隙渗入罐体内部，也不会因为凸起过高增加整体安装高度，影响上层空间的管线布置。

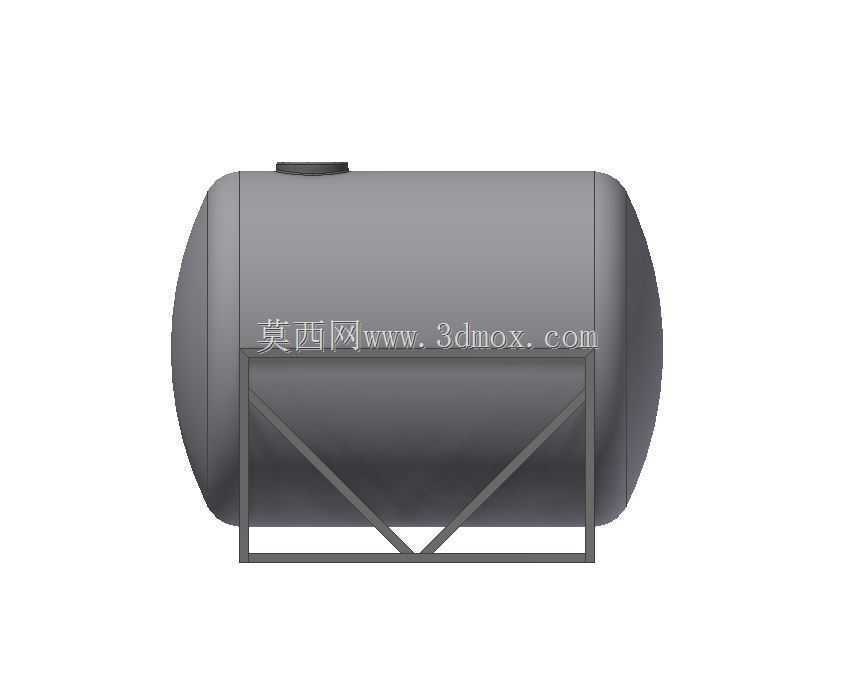

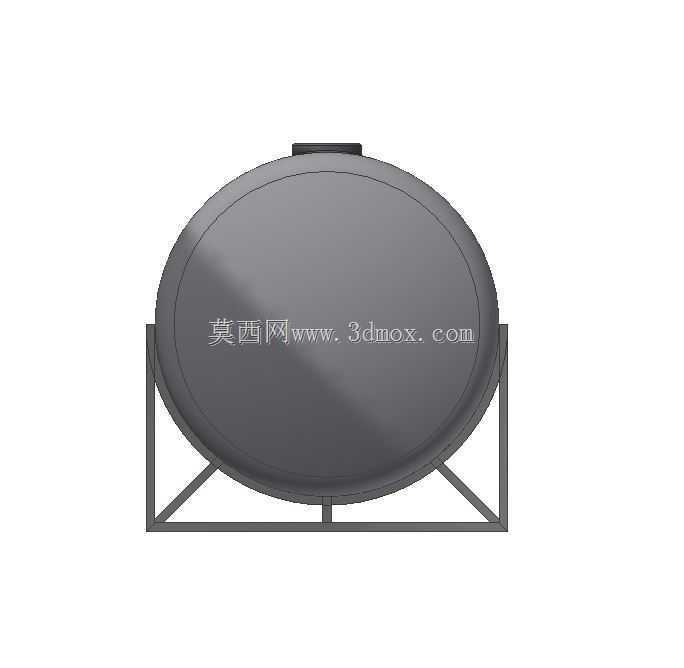

　　从安装边界来看，罐体整体长度控制在适配标准20尺集装箱内部装载的尺寸范围内，筒身直径与支架高度的比例经过反复调整，保证满载状态下整体重心高度低于支架总高度的三分之一，即使在有轻微振动的厂区环境、或者临时安置的非完全平整地面，也不会出现侧翻风险。支架的横向连接杆采用交叉斜撑布局，不同于普通直连式方管支架，三角桁架结构可以在减少钢材用量的前提下，提升整体抗扭、抗侧倾能力，在需要短距离移位时，叉车可以直接从支架底部的横向空隙进入，不需要额外吊装设备就能完成厂区内的位置调整，适配很多中小规模项目没有常备重型吊装设备的实际情况。

　　在功能设计上，罐体的进出水口预留位置设置在筒身两端的封头下部，预留的接口法兰采用标准通用尺寸，可以直接对接市面上常见的供水管道、水泵接口，不需要额外做变径转接。筒身内部没有设置复杂的内构件，降低了长期使用后的清洗难度，针对储水场景容易出现的内壁结垢问题，内壁的圆弧过渡设计可以让高压清洗水枪的水流无死角覆盖所有内壁位置，不需要人员进入罐体就能完成常规清洗维护。罐体外部的焊缝位置都做了打磨平滑处理，后续做防腐涂层、保温层包裹时，不会出现凸起的焊棱影响涂层附着效果，在北方低温环境使用时，可以直接在筒身外部包裹橡塑保温棉，配合外护铝皮完成保温施工，不需要额外对焊缝位置做找平处理。

　　设计过程中特意规避了很多同类产品的常见问题：比如很多卧式储水罐的支架与罐体采用点焊固定，长期满载使用后容易出现焊缝开裂、罐体移位的问题，这款设计中支架与罐体的连接采用连续角焊缝，焊接位置沿着罐体与支架的贴合弧线满焊，焊缝总长度超过贴合面长度的80%，即使在满载状态下长期放置，也不会出现罐体与支架脱开的问题。另外罐体底部与支架之间预留了20mm的间隙，避免罐体底部与支架贴合位置长期积水出现锈蚀，日常检查时可以直接观察到罐体底部的锈蚀情况，不需要抬升罐体就能完成底部的防腐补涂作业。顶部的人孔盖板设计了防坠连接链，即使拆卸螺栓后盖板也不会直接掉落，避免日常检修时出现操作安全隐患。

　　从实际使用的适配性来看，这款罐体除了储存常温清水之外，也可以适配部分无腐蚀性的工业液体储存场景，筒身的承压能力按照常压容器标准设计，正常使用时内部压力与外界大气压保持一致，人孔位置可以选配呼吸阀配件，避免在快速进水、出水时罐体内部出现正压或者负压损坏筒身结构。支架的支撑脚位置预留了膨胀螺栓安装孔，如果是长期固定安装的场景，可以通过膨胀螺栓将支架与地面牢固连接，进一步提升极端大风、地面沉降场景下的使用稳定性。整体结构没有采用复杂的定制化型材，所有零部件都可以采用市面上常见的钢材、标准件加工制作，加工难度低，普通的具备卷板、焊接能力的机加工车间都可以完成生产制作，不需要特殊的定制模具或者专用加工设备，适配小规模定制、批量生产的不同需求。
