SHINDO-CCSII型公路防撞护栏结构

　　日常做道路交安设施配套结构设计时，这类带缓冲端头的公路护栏是高等级公路路侧、中央分隔带开口段的常用防护构件，很多刚接触交安结构的建模者容易把它和普通波形梁护栏混为一谈，实际从受力逻辑到安装边界都有明确的工程差异。先从实际应用场景说起，这类护栏主要布设在高速公路、一级公路的路侧险要路段，比如临崖、临水、填方高度超过4米的路段，还有中央分隔带的活动开口两端，以及互通立交匝道的分流端，这些位置的共性是车辆一旦失控冲出道路或者穿越中央分隔带，会造成严重的次生事故，普通波形梁护栏的端头处理不当，本身就会成为穿刺车体的危险源，而这款带圆柱形缓冲端头的结构，就是针对端头碰撞场景做的专项优化。

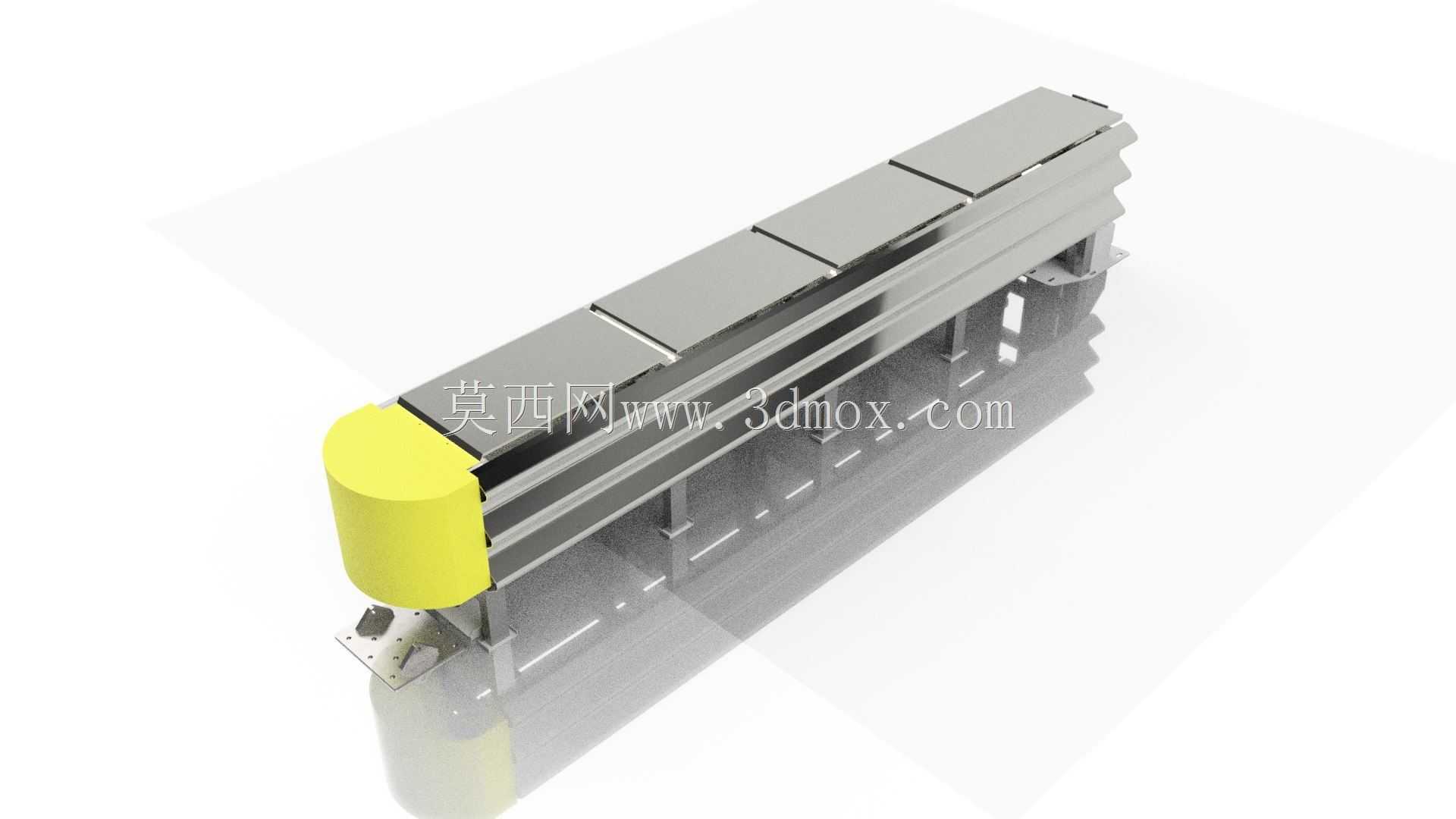

　　从功能特性上拆解，主体的多段式梁体采用分层叠合的钢结构设计，不是单一厚度的钢板弯折，而是通过多层梁板的组合变形来吸收碰撞能量，当车辆以一定角度碰撞护栏主体时，梁板会逐段产生塑性变形，把车辆的动能逐步耗散，同时引导车辆回归正常行驶轨迹，避免直接冲出路面。端部的黄色圆柱形构件不是装饰件，是专门的吸能端头，当车辆正面碰撞护栏端头时，这个圆柱结构会先通过自身的压溃变形吸收第一波冲击能量，同时顺着碰撞方向引导梁板逐步变形，不会出现传统护栏端头直接刺穿车体的情况，这也是它和普通路侧护栏最核心的功能差异。

　　设计思路上，整个结构遵循“刚柔并济”的交安结构设计原则，支撑立柱不是等间距均匀布置，在靠近端头的位置立柱间距逐步加密，因为端头区域是碰撞概率最高、碰撞角度最复杂的区域，加密的立柱可以给梁体提供更稳定的支撑，避免碰撞时梁体整体倒伏；而远离端头的标准段立柱间距适当放大，在保证防护强度的前提下控制材料用量，降低整体造价。梁体和立柱之间的连接采用防阻块结构（图中梁体下方的块状连接件），这个结构的作用是在碰撞时给梁体提供一定的变形空间，避免碰撞力直接传递到立柱导致立柱连根拔起，同时可以调整梁体的安装高度，适配不同路面铺装厚度的安装需求。

　　再讲实际安装需要注意的尺寸边界，这类护栏的标准安装高度是从路面铺装完成面到梁体顶部的距离控制在70-75cm，这个高度是经过大量实车碰撞验证的，刚好对应小型乘用车的保险杠和车架受力位置，太高会导致车辆钻撞护栏下方，太低会导致车辆翻越护栏。立柱的埋深根据路基土质不同有明确要求，在土质路基段立柱埋入深度不小于140cm，如果是石质路基无法打入立柱，需要采用混凝土基础预埋的方式，基础尺寸不小于404060cm，用膨胀螺栓或者预埋钢筋和立柱连接牢固。端头的圆柱形吸能构件需要突出最前端立柱至少30cm，保证正面碰撞时最先接触车辆，安装时端头的外表面要做醒目的黄色防腐涂装，和银灰色的梁体形成明显色差，给驾驶员足够的视觉警示。

　　建模的时候要特别注意几个容易出错的结构细节：梁体的分段拼接位置要设置在立柱支撑点附近，拼接螺栓采用高强度防盗螺栓，拼接板的长度要覆盖两层梁板的搭接区域，保证拼接位置的强度不低于梁体本身的强度；梁体的边缘要做圆角钝化处理，不能有尖锐的毛刺或者棱角，避免车辆刮擦时对车体造成额外的切割损伤；所有钢结构构件的表面都要做热浸镀锌处理，镀锌层厚度不低于85μm，在镀锌层外面再喷涂对应颜色的防腐面漆，适应公路沿线的日晒雨淋、除冰盐腐蚀等恶劣使用环境，保证结构的使用寿命不低于15年。另外在中央分隔带安装时，两侧的护栏梁体要对称布置，端头的吸能结构要同时满足两个行驶方向的碰撞防护需求，不能出现单侧防护的结构短板。
