汽车工装定位安装板结构设计

　　在汽车白车身焊装、零部件装配的产线工位上，这类板式安装定位构件是整套工装夹具的核心承载基体，所有的定位销、夹紧臂、检测触头等功能元件，都需要依托这块基板完成位置固定与精度保持，直接决定工位上工件装夹的重复定位精度，是产线工装调试阶段最先需要完成基准校准的部件。从结构设计逻辑来看，这块板件采用整体式铣削成型的加工思路，没有采用拼接式的组焊结构，主要是考虑到汽车产线工装长期处于高频次夹紧、松开的循环载荷工况下，组焊结构的焊接残余应力会在长期使用中缓慢释放，导致安装孔位出现微米级偏移，直接影响工件装夹精度，而整体式板材经去应力退火后再完成精加工，能在长达数年的使用周期内保持孔位位置度稳定。板件上的孔系排布完全遵循功能优先级设计：

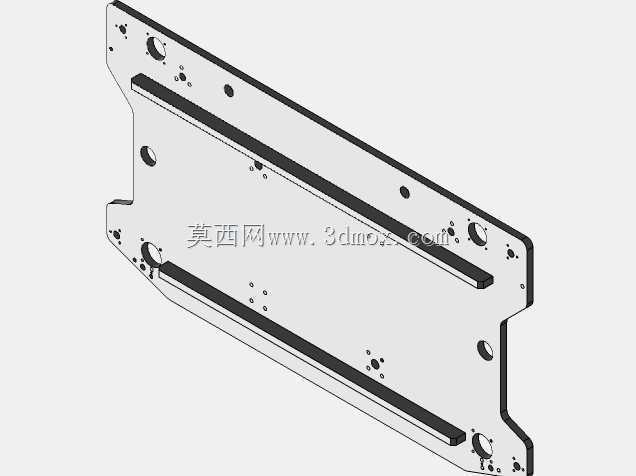

　　分布在板件边缘的大直径通孔是基板自身的安装固定孔，用于将整块板锁紧在工装的主框架型材上，孔位周边预留了足够的螺栓扳手操作空间，避免安装时工具与板体结构发生干涉；板面上分散的多组小孔，分为定位销安装孔与功能元件固定孔两类，其中带沉台的孔位用于安装过盈配合的定位销，沉台深度经过精确计算，能保证定位销压装后端面与板面齐平，不会突出板面刮蹭待装夹的工件表面；其余带螺纹底孔的点位，用于固定夹紧气缸、检测传感器支架、辅助支撑块等附属元件，孔位间距严格匹配常用标准气缸、标准夹具配件的安装尺寸，不需要额外做转接板就能直接完成元件装配，减少工装的整体装配累积误差。板件两侧的长条形凸台结构，是经过受力优化设计的加强筋结构，没有采用额外焊接筋板的方式，

　　而是在板材铣削加工时直接在板面一体加工出凸起的筋条，既提升了板件整体的抗弯刚度，避免板件在大尺寸跨度下因夹紧力作用出现中部挠曲变形，又不会额外增加过多的板件重量，方便工装的吊装与位置调整。筋条的走向完全匹配板件的受力方向，沿着工件装夹时的夹紧力传导路径布置，能将局部夹紧产生的集中应力快速分散到整块基板的各个固定点位，避免局部应力集中导致板件出现长期使用后的塑性变形。从安装边界来看，这块板件的外轮廓做了多段切边处理，所有的边角位置都做了圆角过渡，既避免安装调试时尖锐边角划伤操作人员，也能适配工装框架上的周边构件位置，不会和相邻工位的工装部件、输送线的抬升机构发生运动干涉。板件的厚度尺寸经过刚度校核计算，

　　在满足最大夹紧载荷下挠度不超过0.02mm的前提下，尽可能控制板材厚度，降低整套工装的自重与材料成本。在实际产线应用中，这类基板的安装面平面度要求控制在0.01mm以内，所有安装孔的位置度公差不超过0.02mm，才能保证装夹后的工件位置偏差满足汽车零部件的装配精度要求，设计阶段就需要提前考虑加工工艺性：所有的孔位都设计为垂直板面的直孔，没有斜孔结构，降低CNC加工的装夹次数，一次装夹就能完成所有孔系与板面的加工，减少加工过程中的装夹误差；板件上的减重缺口都设置在受力较小的非安装区域，不会破坏板件整体的应力传递路径，同时能方便工装布线时的气管、传感器线缆穿过，让工装的整体布线更加规整，避免线缆外露被运动部件磨损。针对汽车产线多车型共线生产的需求，这类基板的孔系还预留了少量扩展安装位，当产线切换生产其他车型工件时，只需要在预留孔位上更换对应的定位元件与夹紧模块，不需要重新加工整块基板，就能快速完成工装的换型调整，缩短产线换型的调试周期，降低工装改造成本。板件表面做了硬质氧化处理，提升表面的耐磨性能与防锈能力，避免车间内的焊接飞溅、切削液腐蚀板件表面，长期使用也不会出现表面锈蚀导致的元件安装贴合度下降问题。
