可调角度铝合金轴流通风机叶轮结构

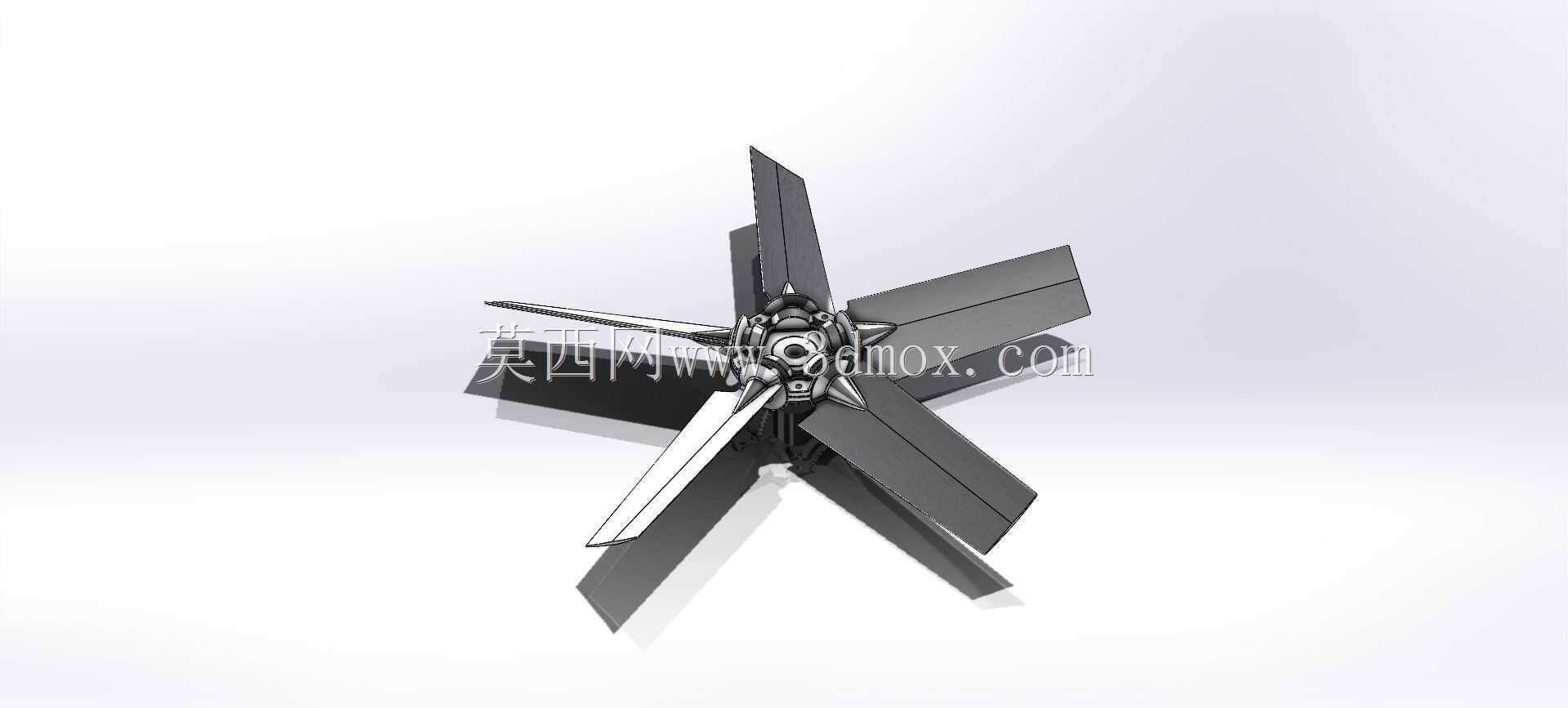

　　这款可调式铝合金通风部件，核心采用六片式可调节角度的叶片布局，主要适配工业厂房通风、冷却塔散热、畜牧场舍换气、大型设备风冷系统等需要大风量低压送风的场景，在常规轴流通风工况下，可根据实际管网阻力调整叶片安装角，匹配不同的风量风压需求，无需更换叶轮本体就能覆盖一定区间的性能参数，降低了设备选型的适配成本。从结构设计逻辑来看，轮毂采用中心对称的分体夹装结构，每片叶片的根部通过定位卡槽与轮毂夹块配合，锁紧后可保证叶片在高速旋转下的夹持力，避免运行中出现角度偏移；叶片选用铝合金挤压成型后做表面阳极氧化处理，相比钢制叶片重量降低40%以上，转动惯量更小，启动时对驱动电机的冲击载荷更低，同时铝合金材质的抗大气腐蚀性能更好，在潮湿、

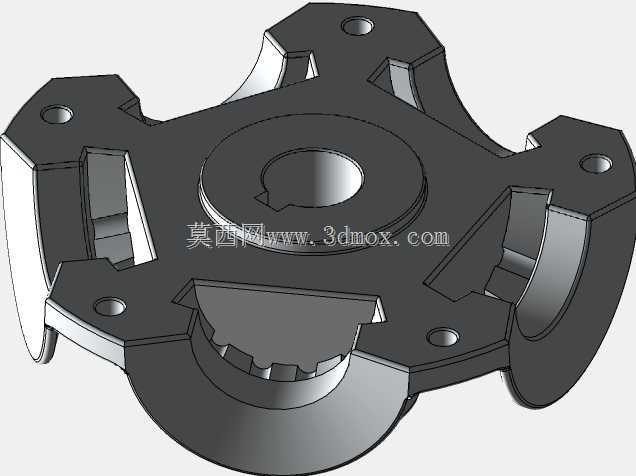

　　轻度腐蚀的通风环境下无需额外做防腐涂装就能长期使用。叶片的翼型采用等厚圆弧板翼型，加工难度低，气动性能在中低压送风区间效率表现稳定，叶尖做了小角度切边处理，可降低叶尖涡流产生的气动噪声，在额定转速下运行时，比同直径的钢板焊接叶轮噪声低3-5分贝。安装边界上，这类叶轮通常与直联驱动的Y系列异步电机配合，轮毂中心的轴孔可根据电机输出轴径做适配加工，键槽采用标准平键结构，安装时需保证叶片与风筒内壁的径向间隙均匀，单边间隙控制在叶轮直径的千分之五到千分之八区间，间隙过大会造成风量回流损失，间隙过小则容易在运行中出现叶尖扫膛故障。实际选型应用中，这类可调角度铝合金叶轮的直径覆盖从400mm到1200mm的常用规格，

　　不同叶片安装角对应的性能曲线差异明显：当叶片安装角调大时，风量和风压同步提升，对应的轴功率也会上升，选型时需要核对电机的额定功率是否覆盖最大角度下的轴功率，避免出现电机过载烧损的情况；当安装角调小时，风量降低，能耗随之下降，适合在管网阻力偏小、需要降低运行噪声的工况下使用。从三维建模的角度来看，这类叶轮的建模难点在于叶片安装角的参数化关联，需要先建立轮毂的基准回转面，再根据叶片的安装角参数建立叶片的装配基准面，保证每片叶片沿圆周方向均布的同时，角度调整时所有叶片的安装角同步变化，避免出现角度不一致导致的动平衡超标问题；建模完成后还需要做动平衡模拟，将叶轮的剩余不平衡量控制在G6.3等级以内，

　　保证实际运行时的振动值符合通风设备的运行标准。叶片根部的夹持结构需要做应力校核，在最高转速下，叶片离心力对夹持螺栓的拉应力需控制在螺栓材料屈服强度的三分之一以下，保证长期运行的结构可靠性，夹块与叶片根部的接触面需要做滚花处理，增大接触摩擦力，避免扭矩传递过程中出现打滑。在实际现场安装调试时，调整叶片角度需要逐一松开每片叶片的夹持锁紧件，使用专用角度样板定位叶片的安装角，全部调整到位后再对称锁紧螺栓，锁紧过程中要按对角顺序分次拧紧，避免轮毂受力不均出现变形，调整完成后需要手动盘车检查所有叶片与风筒的间隙，确认无刮蹭后再点动试车，检查振动和电流是否正常。这类铝合金可调叶轮相比固定式铸铝叶轮，后期维护成本更低，当单块叶片出现外力损伤时，可单独更换损坏的叶片，无需更换整个叶轮，大幅降低了备件成本；同时铝合金材质的回收价值更高，设备报废后的材料回收利用率远高于钢制焊接叶轮。在不同的应用场景下，这类叶轮的适配性也有差异：用于厂房壁式通风时，通常搭配防护网和重力式止回阀，叶片角度调整到中等偏大的位置，保证足够的换气次数；用于设备配套风冷时，通常会根据设备的散热需求匹配角度，搭配导风罩使用，让气流集中吹向设备散热部位；用于冷却塔通风时，会搭配防水电机和减速装置，叶片角度调整到最大位置以获得最大的通风量，同时会在叶片表面做疏水涂层处理，减少冷凝水在叶片表面的附着，降低积垢对叶轮动平衡的影响。
