80mm方型交流滚珠轴承散热通风结构

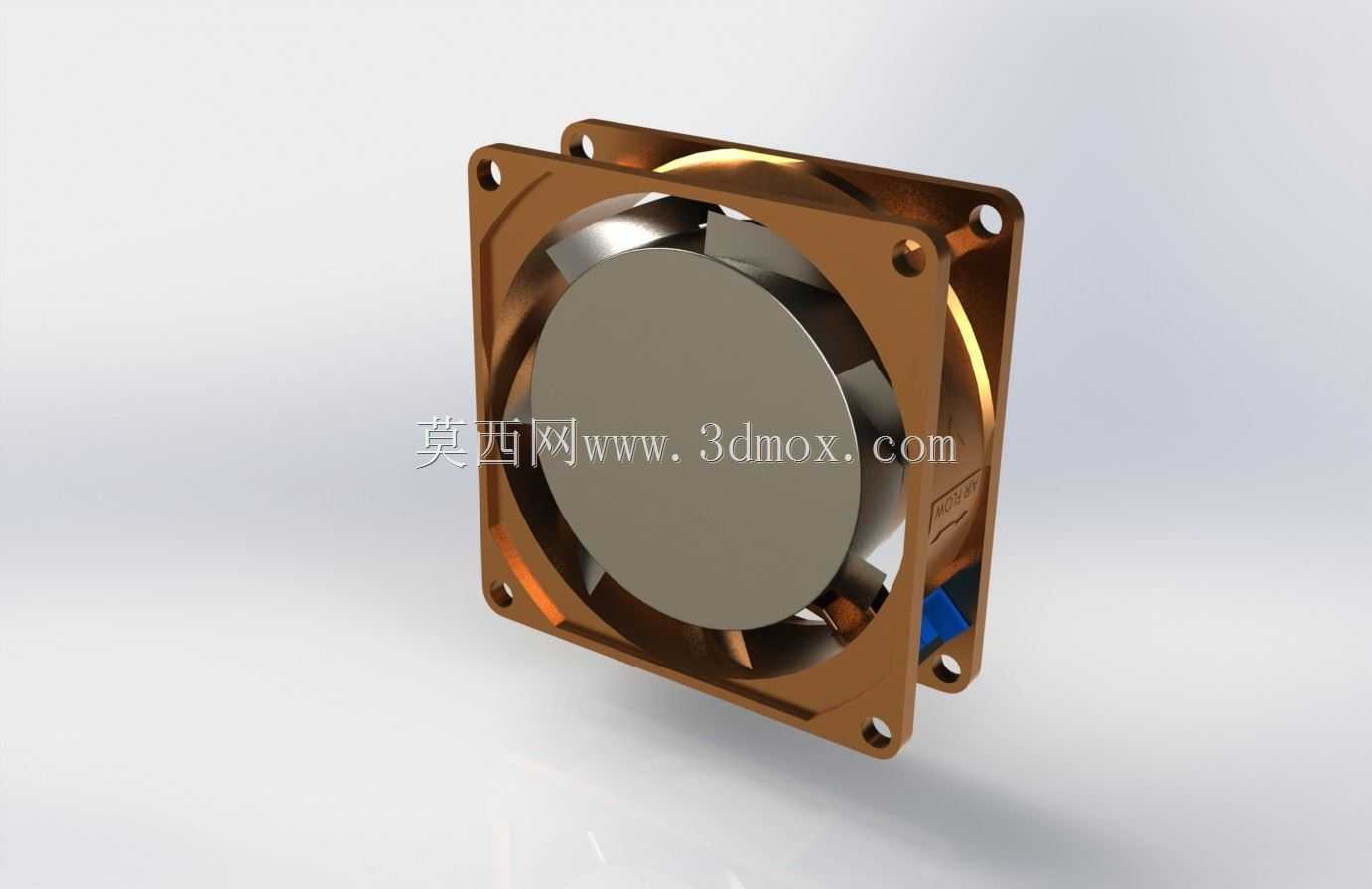

　　做设备热设计的时候，80mm规格的轴流风扇是选型表里出现频率极高的品类，不管是工控柜内的器件散热、小型电源模块的风道构建，还是实验仪器的局部通风，这个尺寸的产品总能卡在安装空间与通风量的平衡点上。这款方形结构的冷却通风部件，外框采用标准8厘米见方的安装基准，厚度控制在2.6厘米，刚好适配多数紧凑型设备的侧壁安装位，不会因为风机厚度挤占内部走线或者元件布局空间，四个角的安装孔位完全遵循行业通用的孔距规范，选型替换的时候不用重新在柜体面板上打孔，直接沿用原有安装位就能完成装配，能大幅减少现场改造成本。

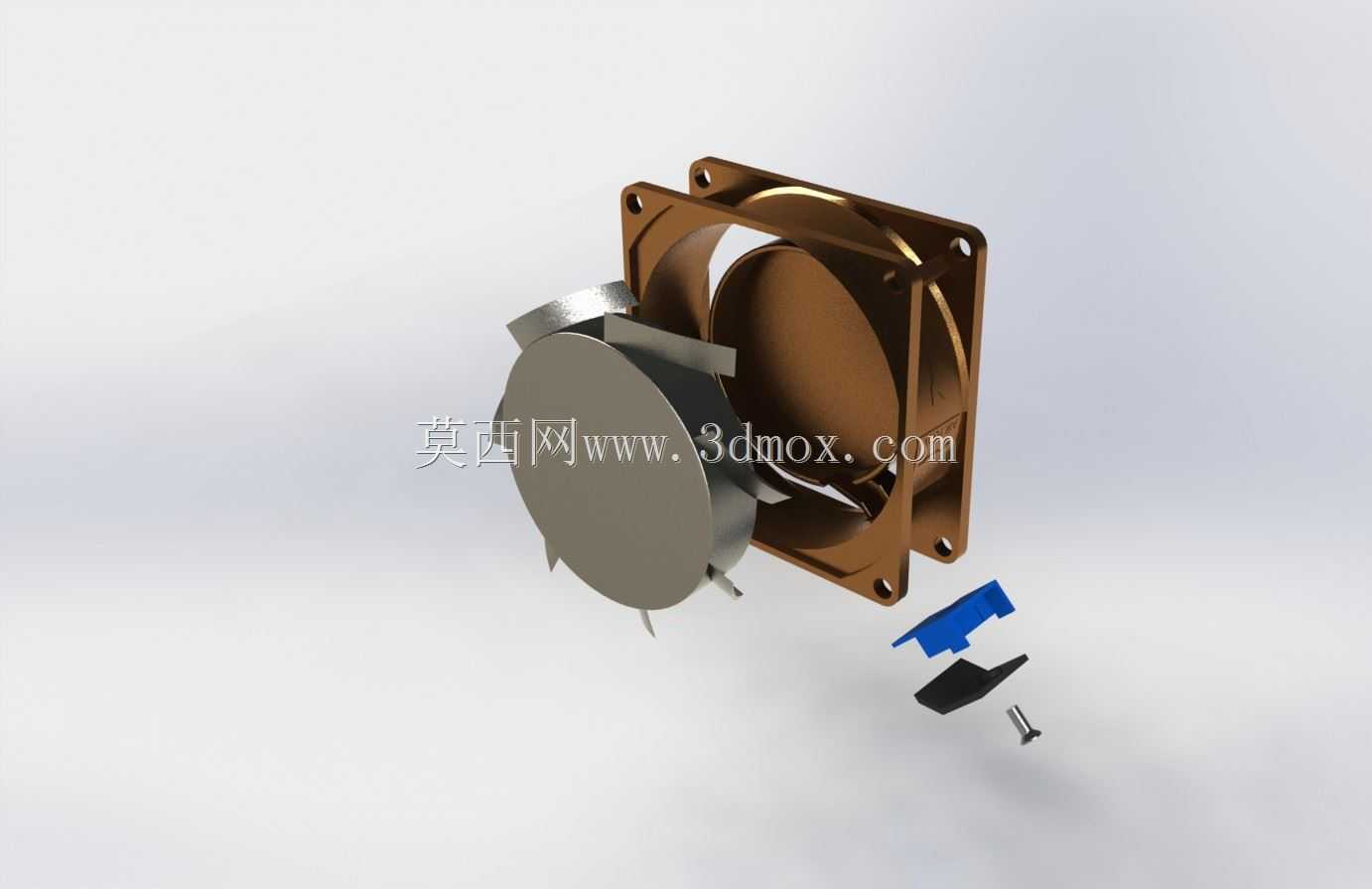

　　从结构拆分的建模细节能看出来，这款风机采用滚珠轴承的电机承载结构，相比含油轴承的同规格产品，滚珠结构能承受更高的连续运行转速，3000rpm的额定转速下，运行噪音控制在工业场景可接受的区间，同时轴承的耐磨属性更好，在多粉尘、温差变化大的工业现场，使用寿命比普通含油轴承产品高出不少，不用频繁停机更换风机，能降低设备运维的频次。供电部分采用交流220V的市电适配设计，不用额外搭配降压转换模块，直接接入设备内部的市电回路就能工作，省去了电源适配的额外电路设计，对于小型工控设备、桌面型工业仪器来说，这种直连市电的设计能简化整机的电路布局，减少电源部分的元件占用空间。

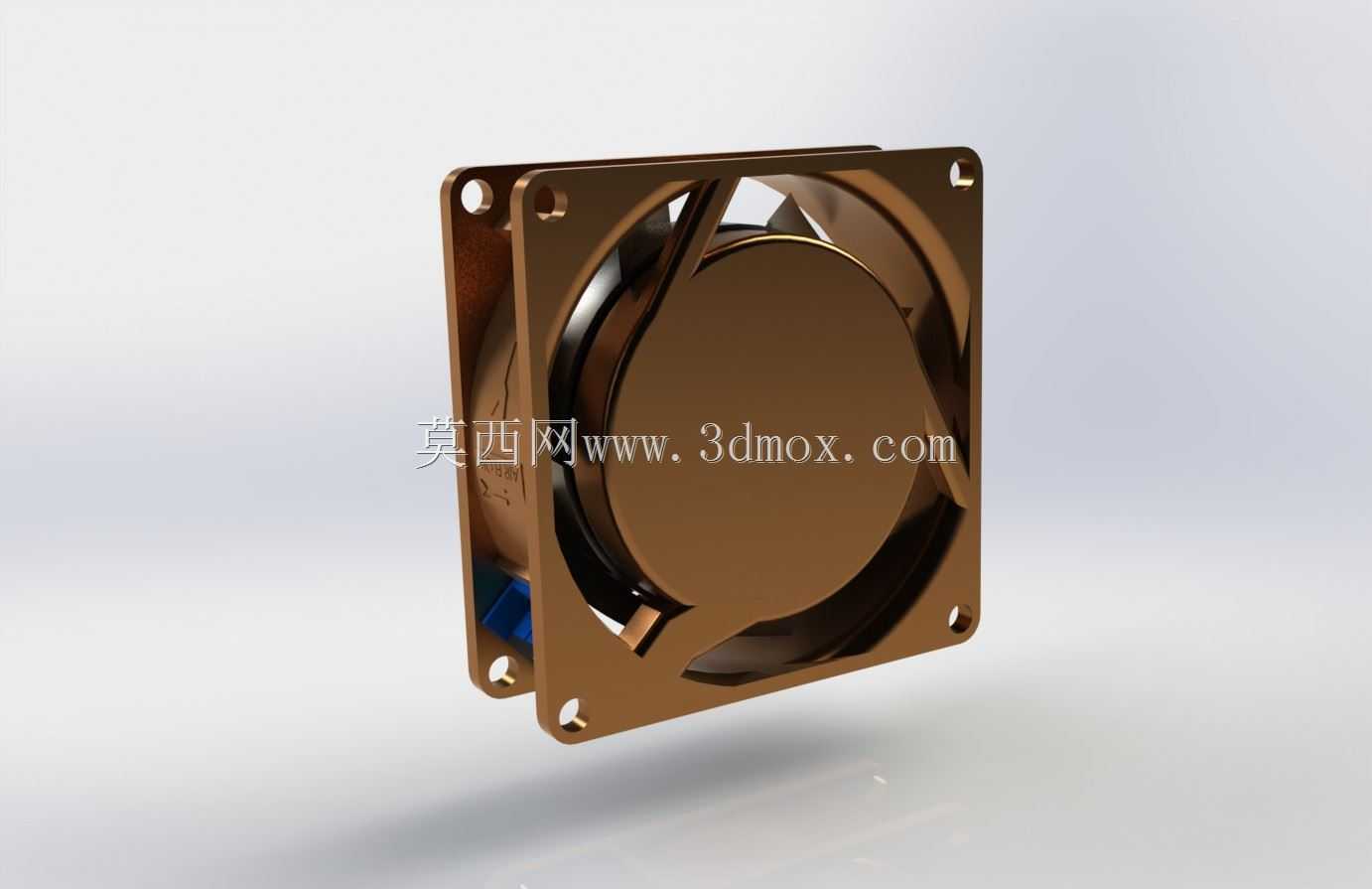

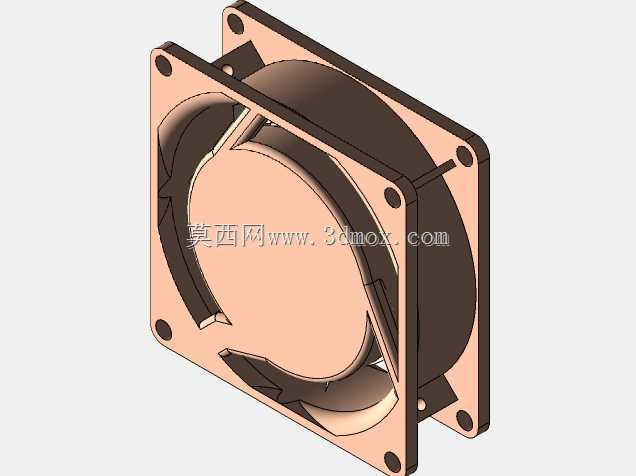

　　建模过程中，外框的导风角做了细微的圆弧过渡处理，不是生硬的直角切边，这种细节设计能减少气流进出风框时的紊流产生，降低风阻带来的风量损耗，让扇叶推动的气流能更顺畅地沿轴向送出，避免因为框体结构的扰流产生额外的风噪。扇叶的曲面角度经过匹配转速的优化，在3000rpm的转速下，能形成稳定的柱状送风区域，不会出现气流发散的问题，对着发热元件直吹的时候，能有效带走元件表面的积聚热量，把器件工作温度控制在额定范围内。尾部的固定卡扣与接线结构做了集成化设计，接线端子藏在框体后侧的防护槽内，安装的时候不会因为拉扯线材导致接线松脱，同时防护槽能阻挡部分粉尘直接落到接线触点上，降低接触不良的故障概率。

　　实际应用场景里，这款风机除了常规的电气柜散热，还能用到小型激光设备的腔体通风、3D打印机的喷头散热辅助、小型工控主机的风道构建，甚至是一些需要局部空气流通的检测仪器内部，因为尺寸紧凑，安装方式灵活，不管是螺丝固定式安装还是卡扣式嵌入安装，都能通过简单调整安装附件适配。在做三维建模的时候，整个结构的装配间隙都按照实际生产的公差要求做了预留，扇叶与外框内壁的间隙控制在合理范围，既不会因为间隙太小出现运转擦碰，也不会因为间隙过大导致气流回流损失风量，电机部分的安装柱与外框的连接位做了加强筋处理，长期运转产生的振动不会让连接位出现疲劳断裂的问题，整体结构的刚性满足工业场景连续运行的要求。

　　很多新手做结构设计的时候，容易忽略风机安装位的周边预留空间，这款2.6厘米厚度的风机，安装时只需要在面板后侧预留不超过3厘米的纵深空间，就能留出足够的接线与气流缓冲空间，不用为了适配风机额外增加设备的整体体积。扇叶前方的防护网结构（如果选配的话）可以直接固定在外框前侧的卡槽里，不用额外做固定支架，对于需要安全防护的设备场景，能快速加装防护部件，防止异物卷入扇叶造成设备损坏。从热设计的角度算，这款风机的风量能满足功耗在几百瓦级别的电气设备散热需求，只要风道设计合理，进风出风路径通畅，完全能保障设备内部的温度稳定在器件允许的工作区间，不会因为过热触发器件的过热保护，影响设备的连续运行。
