适配神钢SK200小吨位起重作业延伸臂结构

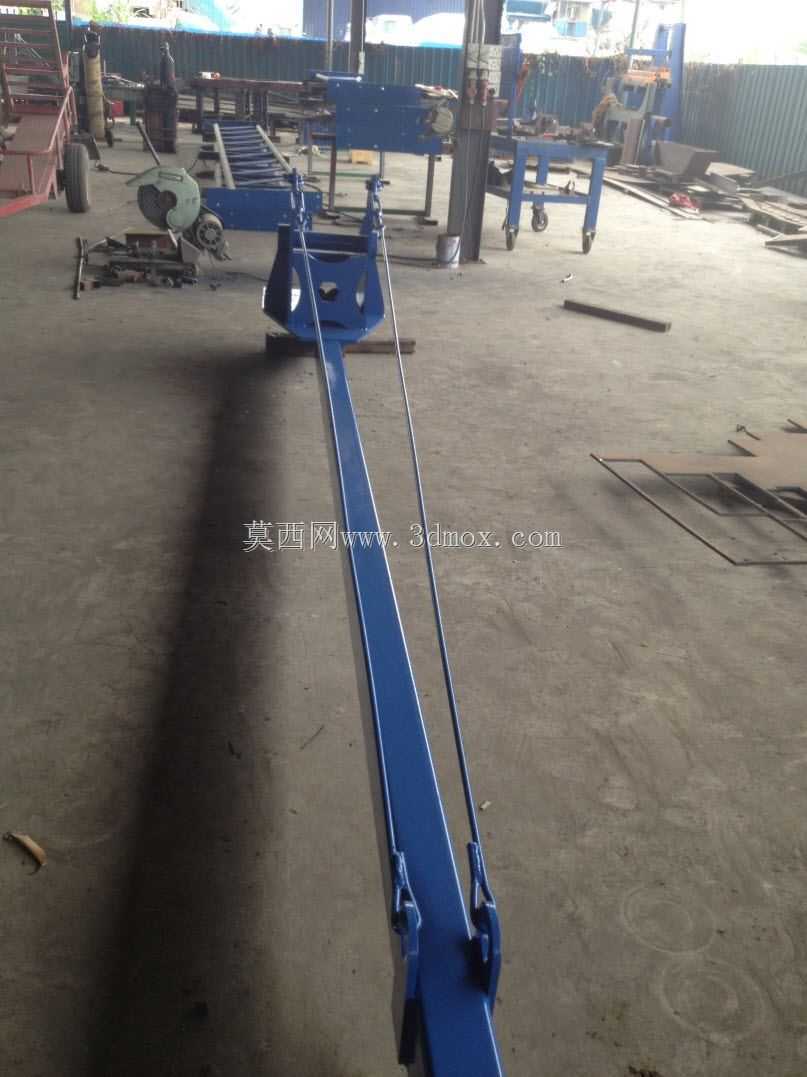

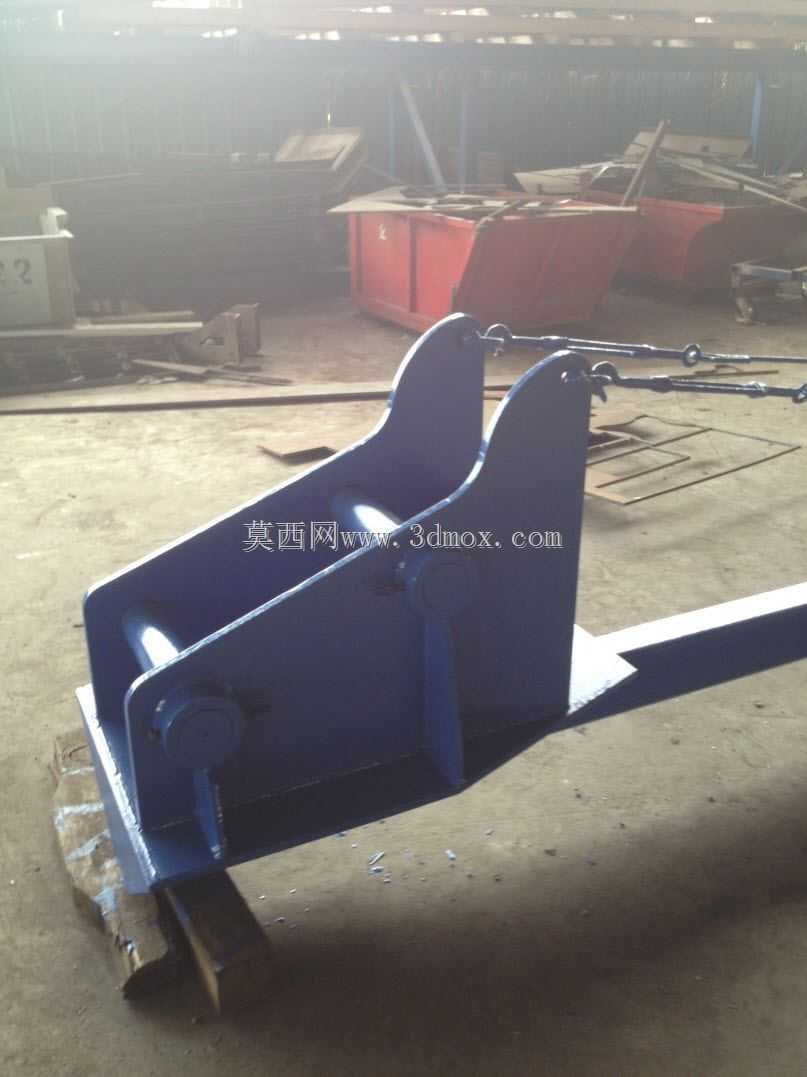

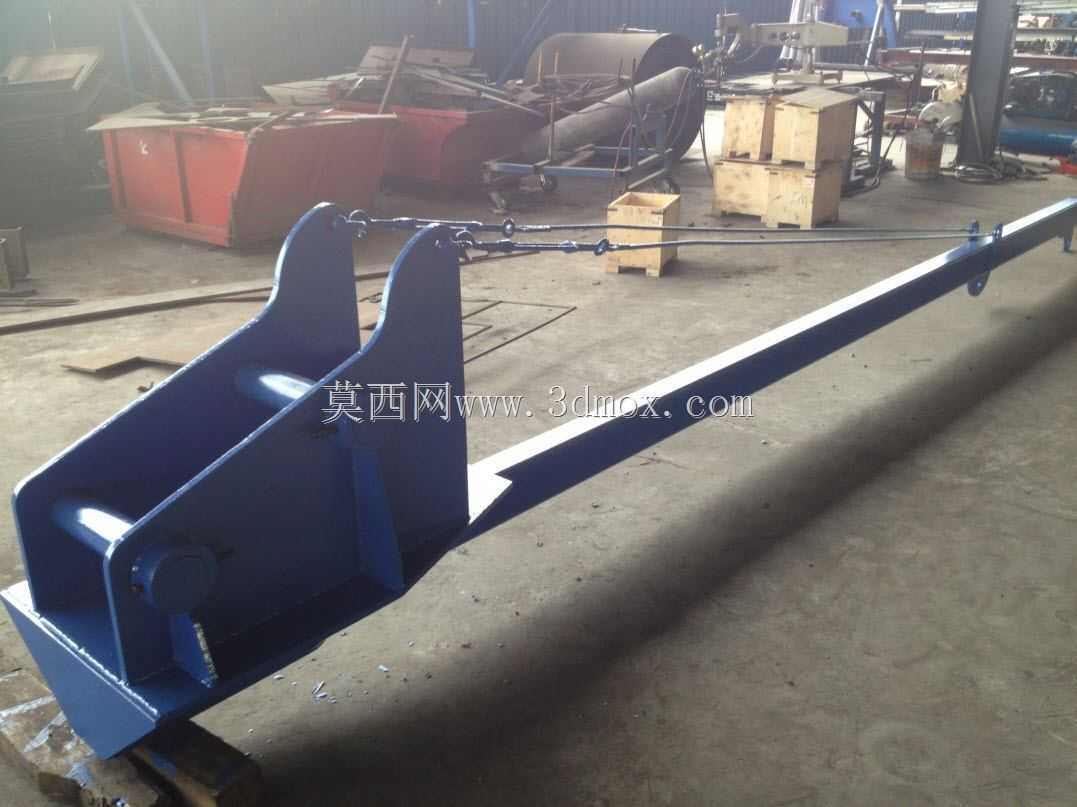

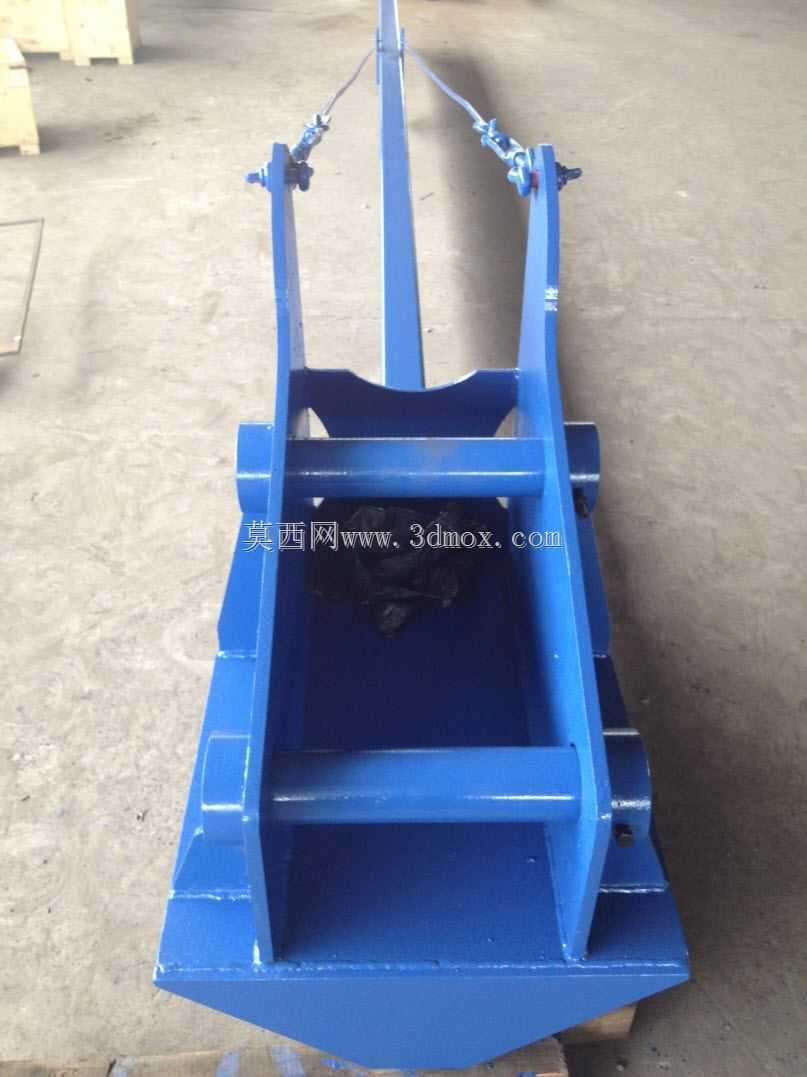

　　在小型市政施工、厂区设备移位、园林景观构件吊装这类1吨以下的轻载起重场景里，常规挖掘机标配的动臂作业半径与起重高度往往存在局限，尤其是面对需要越过围挡、低矮障碍物完成吊装对位的工况时，标准臂的作业边界很难覆盖需求，这款适配Kobelco SK200机型的起重臂延伸升降结构，正是针对这类细分作业场景开发的专用属具。从结构设计逻辑来看，整个延伸臂采用高强钢板拼焊成型，主体受力板材做了坡口满焊处理，关键铰接位置预留了与原厂动臂前端销轴完全匹配的安装孔位，不需要对挖掘机原有动臂结构做任何切割、打孔改造，现场安装时只需对齐销轴孔位穿入固定销、接好对应液压管路即可完成装配，大幅降低了属具换装的时间成本与改造风险。结构的受力布局做了针对性优化，

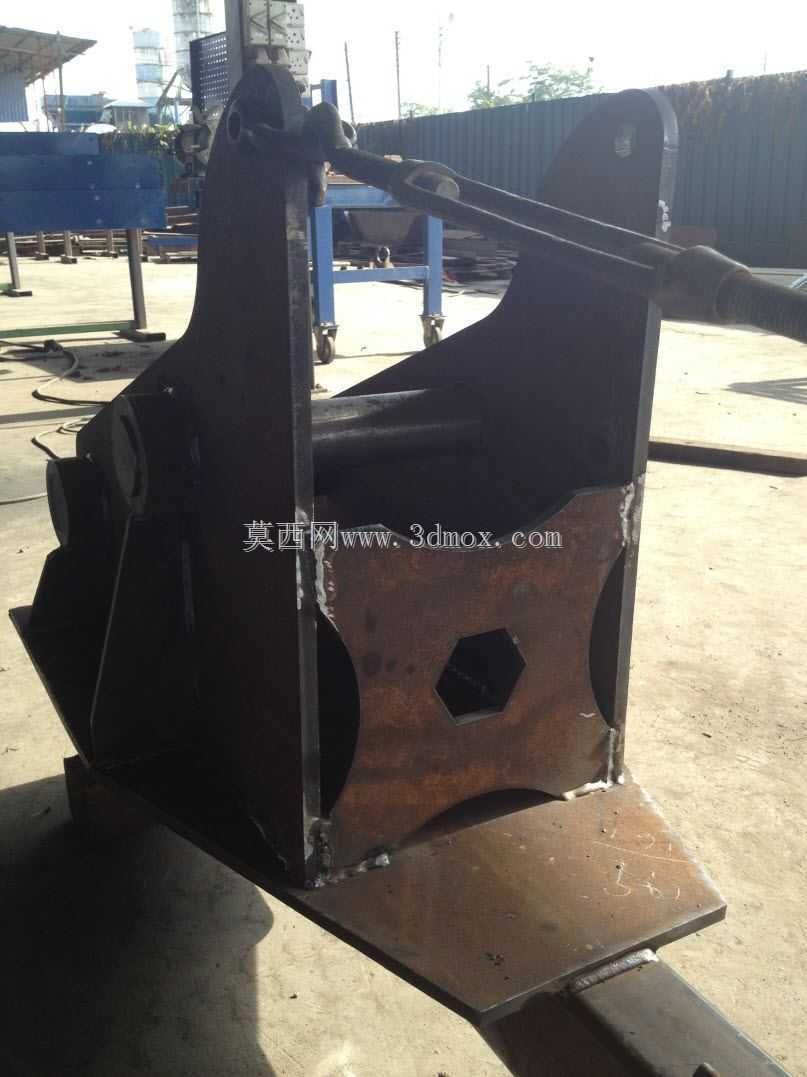

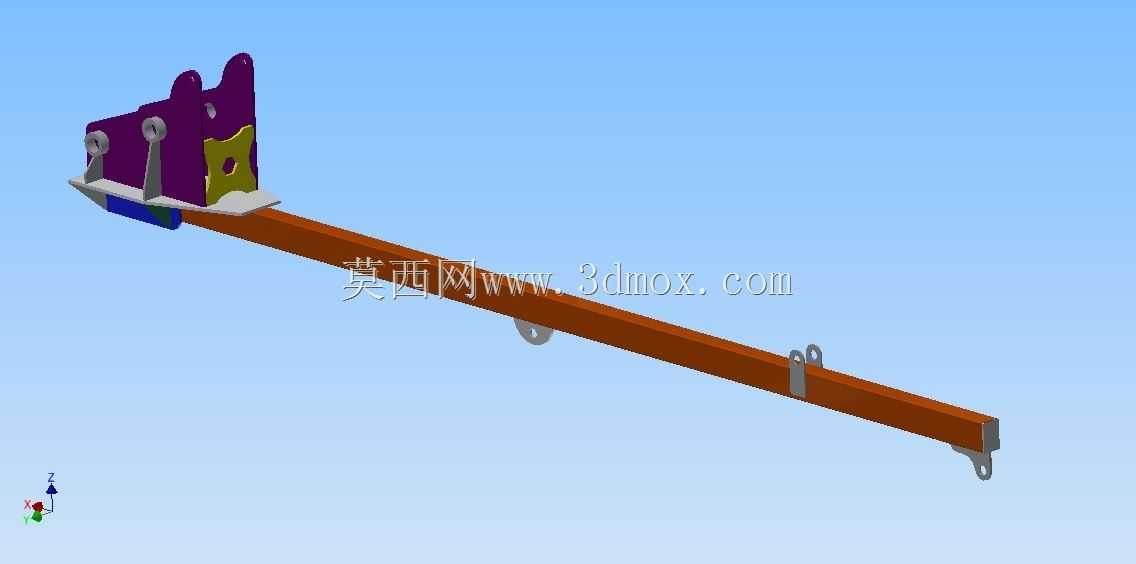

　　臂体截面采用变截面箱型设计，靠近铰接根部的位置板材厚度更大，向臂端延伸过程中逐步调整板材厚度，在保证1吨额定载荷下结构挠度不超过作业允许范围的前提下，尽可能控制臂体自身重量，避免额外增加挖掘机前端的负载余量损耗，臂体中部开设的六边形工艺孔，并非单纯的减重设计，孔位边缘做了折弯加强处理，在减少臂体自重的同时可以平衡焊接过程中产生的内应力，降低臂体长期受交变载荷出现焊缝开裂的概率。这款延伸升降结构的作业覆盖范围，是在原厂动臂最大伸展长度的基础上额外拓展了作业半径与垂直起升高度，针对小吨位吊装作业中常见的“够不着、吊不准”问题做了适配，比如在老旧小区改造中吊装空调外机、小型建材，或者厂区内吊装轻型机床配件、工装夹具时，

　　不需要额外调用小型汽车吊，仅靠挖掘机搭配该延伸臂就能完成作业，大幅压缩施工成本。安装边界方面，该结构与动臂连接的铰接点间距、销轴直径完全匹配SK200机型的原厂前端接口尺寸，臂体折叠收纳状态下的外轮廓尺寸不会超出挖掘机行走时的整机宽度限制，不会影响设备在狭窄施工场地的转场通行；臂端预留了标准吊耳安装位，可以根据作业需求更换吊钩、吊装带挂点或者小型夹具，适配不同类型的轻载吊装作业需求。从实际作业的稳定性角度考虑，设计阶段针对臂体在不同伸展角度下的受力做了有限元校核，在最大作业半径、额定起重量的工况下，臂体根部的最大应力值远低于高强钢板的屈服强度，安全系数满足工程机械属具的相关设计要求，铰接位置的衬套采用耐磨铜基材质，

　　长期往复摆动作业下的磨损量更小，减少后期维护更换衬套的频次。液压管路的接口位置做了防护设计，避免作业过程中飞溅的碎石、渣土磕碰管路造成泄漏，臂体表面的焊接位置全部做了打磨处理，去除焊渣与焊接飞溅后喷涂耐磨防锈涂层，适应户外施工的复杂工况，减少锈蚀对结构强度的影响。不同于通用型的加长臂结构，这款延伸升降结构专门针对1吨以下的轻载起重作业做了参数优化，没有盲目追求更大的作业半径与起重量，而是在保证结构强度、安装便捷性的前提下，精准匹配小型零散吊装作业的实际需求，对于经常承接小型市政、园林、厂区维保类工程的施工方来说，不需要额外配置专用起重设备，仅通过加装该属具就能拓展现有挖掘机的作业范围，提升设备的利用率。在作业过程中，该延伸臂的升降动作与挖掘机原有动臂的动作匹配度较高，操作手不需要额外适应复杂的操作逻辑，通过原有操作手柄就能控制延伸臂的升降角度，完成精准的吊装对位作业，臂体上预设的管路固定点可以将液压管路整齐固定在臂体侧面，避免作业过程中管路与周边障碍物发生刮蹭。
