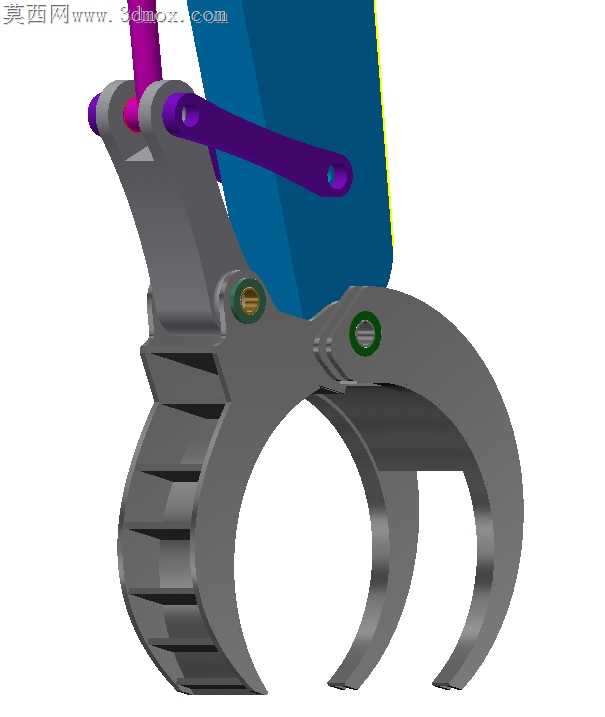

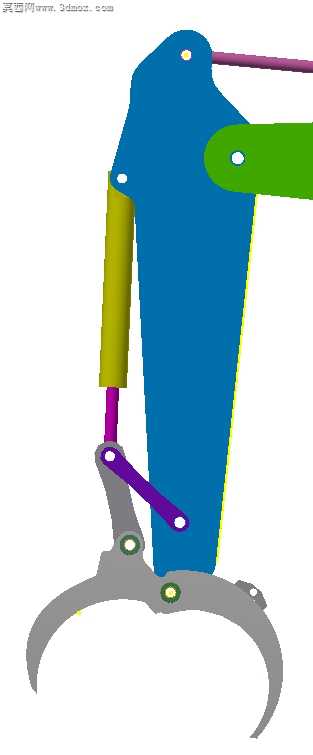

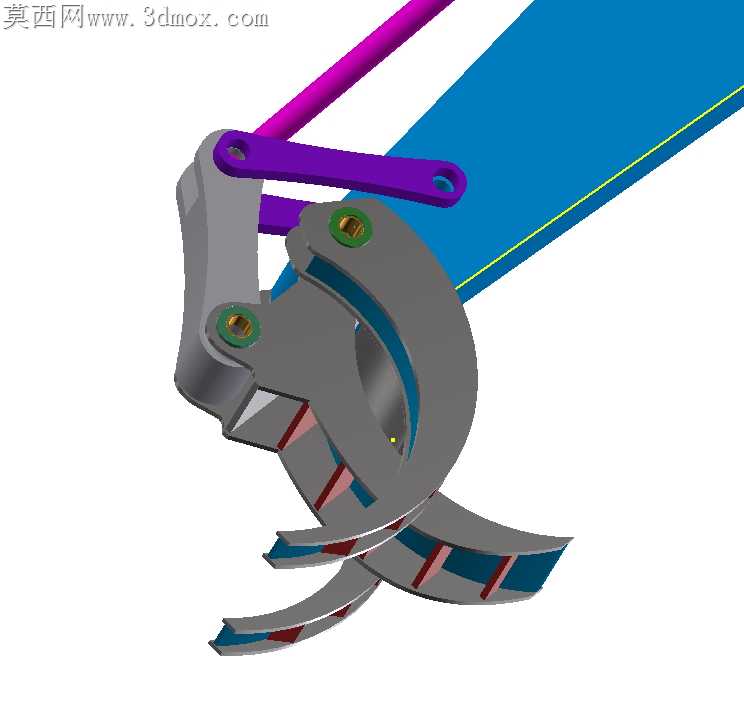

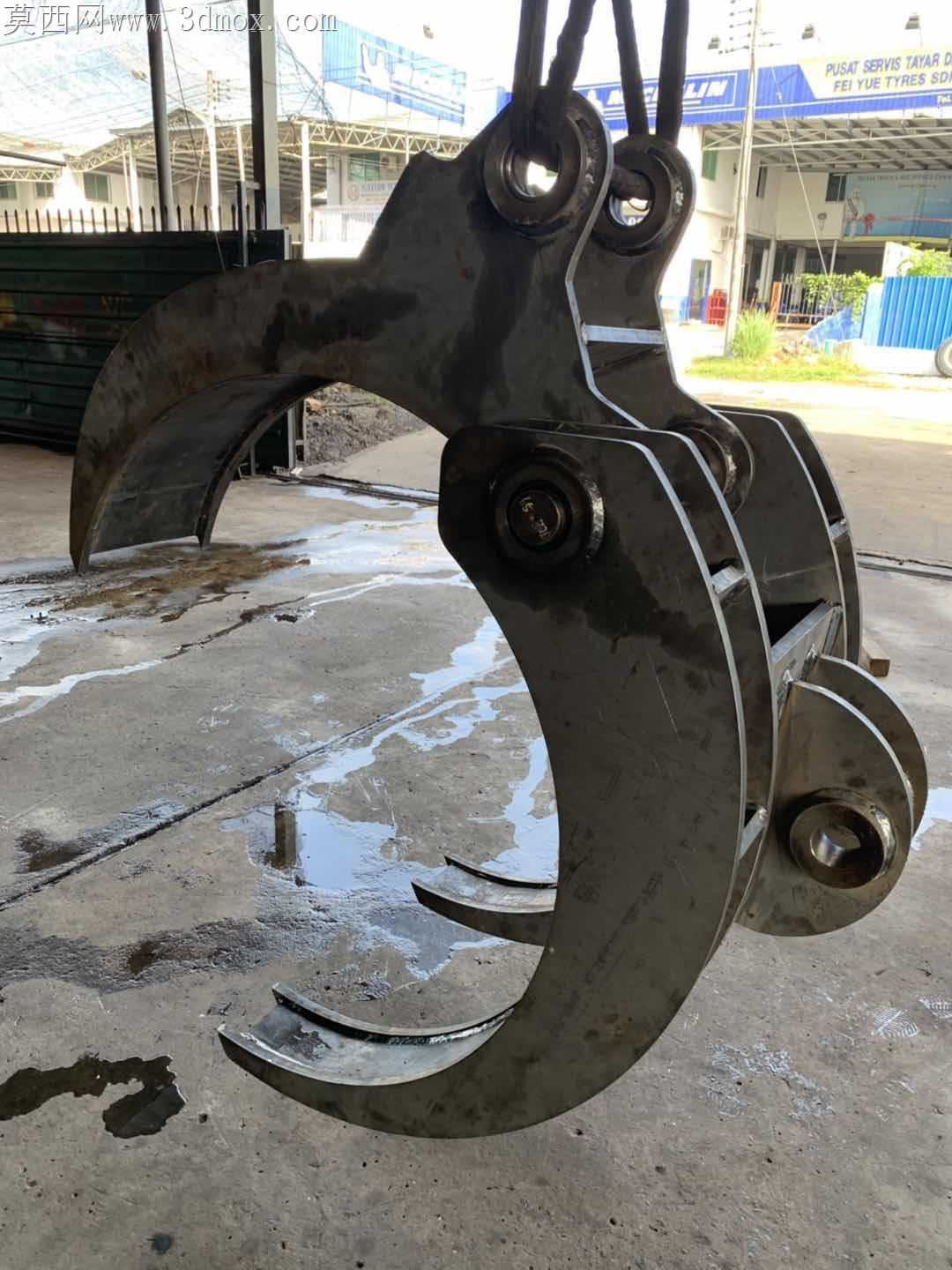

适配神钢SK130HD的挖掘机原木抓斗结构

原木装卸现场的抓斗常出现咬合错位、夹木滑脱的问题，根源在于爪瓣曲面弧度与铰接点位置的匹配偏差，这款适配神钢SK130HD的抓斗在结构优化上做了针对性调整。爪瓣的弧形工作边没有采用等曲率设计，靠近铰接基座的区段曲率更大，能在抓斗闭合初期快速兜住原木底部，避免圆木沿坡面滚落，末端区段曲率放缓，增大与木材表面的接触面积，分散夹持应力，减少对原木表皮的损伤，也能降低爪瓣边缘的局部磨损速率。铰接销轴的安装座做了沉孔加厚处理，销轴端面完全嵌入座体内，不会在抓取作业时被原木磕碰刮蹭，也能避免泥沙进入铰接缝隙加速轴套磨损，销轴的注油孔设计在侧面非受力区，日常保养注油时不需要拆解外部防护板，高空作业时的维护效率更高。连接挖机小臂的耳板间距做了公差收窄，配合面的粗糙度控制在Ra3.2以内，装配时不需要额外打磨修配就能与小臂端头精准贴合，耳板上的销孔做了高频淬火处理，表层硬度达到HRC45-50，能承受频繁偏转带来的交变载荷，不会出现销孔失圆导致的抓斗晃动问题。爪瓣背部的加强筋没有采用满焊结构，而是在筋板两端预留了应力释放缺口，焊接时不会因为热应力集中导致爪瓣变形，长期重载抓取时也能避免焊缝开裂。抓斗开合的限位凸台设置在基座内侧，闭合到最大夹持位置时凸台刚好贴合，不会出现爪瓣过度咬合导致的干涉，也能缓冲液压油缸的行程末端冲击，延长油缸密封件的使用寿命。单爪瓣的曲面过渡处做了圆角处理，没有尖锐棱角，抓取堆叠的原木时不会勾挂旁边的木材，减少不必要的负载损耗，也能避免作业时碎木飞溅带来的安全隐患。液压管路的走线槽集成在基座侧面，管路完全嵌入槽内，用管卡固定后不会在抓斗旋转时与周边部件剐蹭，管路接头处做了防尘设计，露天作业时雨水灰尘很难进入液压系统，能降低液压油污染导致的阀组故障概率。
