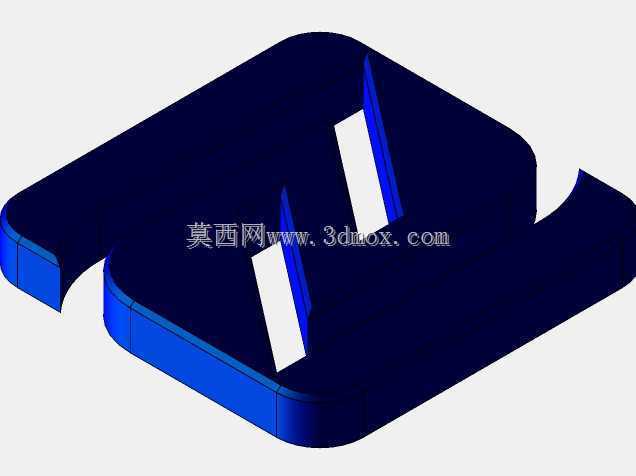

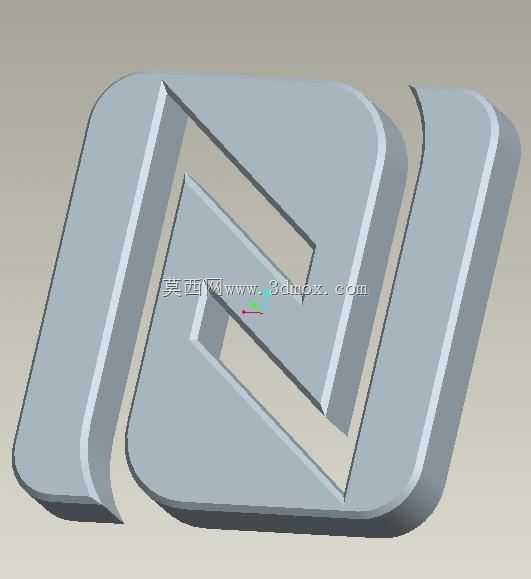

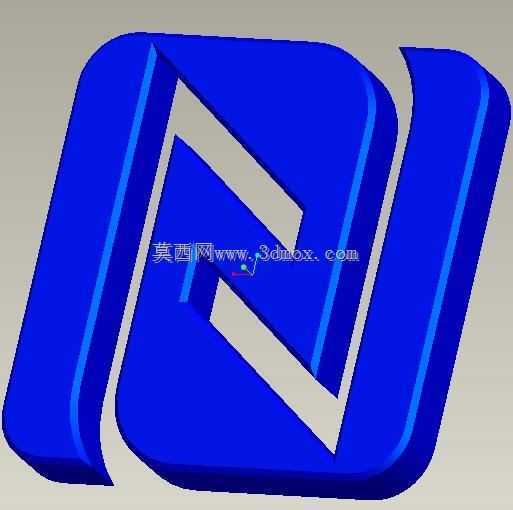

立体NFC标识结构件三维数模

　　这款立体NFC标识结构件的设计，最初是为了解决常规平面NFC标签在工业设备、公共自助终端、消费电子外壳上辨识度不足、易磨损脱落的问题。日常项目里接触到不少带近场通讯功能的设备，很多场景下用户找不到感应区域，要么反复挪动设备找感应点，要么因为标签是平面印刷的，用久了被摩擦掉标识，导致功能区完全无法识别，所以在做结构设计的时候，特意把标识做成了带凸起厚度的立体造型，既保留NFC标准标识的视觉识别性，又能通过立体触感让用户不用仔细看就能摸到感应区域的位置。

　　从实际应用场景来看，这类立体标识可以用在工业控制柜的面板上，给运维人员做设备信息快速读取的感应区提示，也可以装在共享设备、自助终端的外壳上，引导用户快速找到手机刷卡感应的位置，甚至在智能家居面板、门禁设备上也能适配，相比平面印刷的标签，立体结构的抗磨损能力要强很多，日常擦拭、轻微剐蹭都不会破坏标识的形态和识别度。

　　设计过程中首先还原了NFC官方标识的折线造型特征，所有转折处都做了R角过渡，没有尖锐的棱角，一方面是避免安装和使用过程中划伤操作人员，另一方面也能减少注塑或者CNC加工过程中的应力集中，降低零件生产的不良率。整个标识的厚度控制在3mm，凸起高度不会过高，不会影响设备外壳的整体平整度，安装边界预留了0.2mm的装配公差，不管是用背胶粘贴固定，还是做卡扣嵌入式安装，都能和安装面贴合紧密，不会出现翘边、缝隙过大的问题。

　　结构上做了等厚的壁厚设计，背面是平整的安装基面，没有多余的加强筋凸起，保证粘贴或者嵌装的时候整个基面都能和安装面完全接触，固定更牢靠。标识的表面做了哑光质感的处理预设，不会因为强光反射导致用户看不清标识图案，同时立体的斜边做了小角度的倒角，光线照射下能形成自然的光影层次，哪怕在光线不好的车间环境里，也能快速被识别到。

　　考虑到不同设备的安装需求，这个数模的安装孔位、固定方式都做了可调整的结构预留，如果是用在户外设备上，可以直接在基面预留防水胶圈的安装槽，不用重新修改主体造型；如果是用在消费电子产品上，也可以把壁厚减薄到1.5mm，适配轻薄化的外观设计需求。整个造型的曲面都是连续G2过渡，加工的时候不管是用CNC铣削做手板，还是开模注塑生产，都不会出现曲面不顺、分型面难处理的问题，拔模角度统一做了1.5度，完全满足量产开模的工艺要求，不需要后期再做结构修正。

　　实际选型使用的时候，这个标识件可以直接固定在NFC天线的正上方位置，立体造型刚好对应天线的有效感应范围，用户看到或者摸到标识的时候，手机放置的位置刚好就是信号最强的感应区，能大幅降低用户的操作试错成本，也减少了因为感应位置不对导致的功能故障反馈。相比传统的丝印、贴膜标识，这种立体结构件的使用寿命和设备本身的外壳寿命基本一致，不需要后期频繁更换维护，对于工业类、长期使用的设备来说，能减少不少后期运维的工作量。
