微铰接式男性人体SolidWorks建模

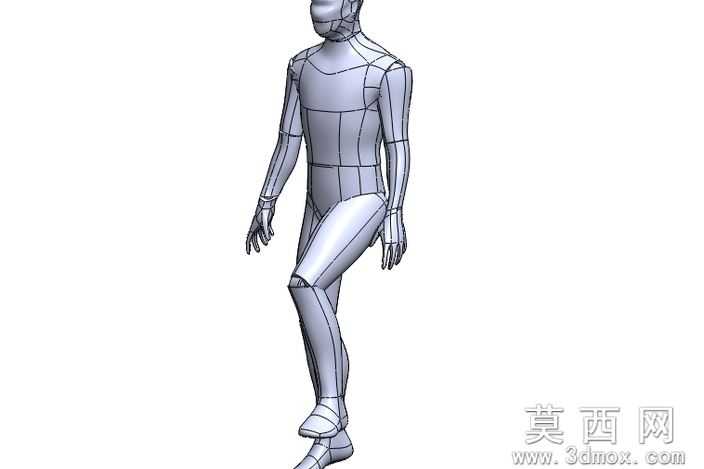

本模型为微铰接式男性人体三维设计，建模全程基于SolidWorks2011平台完成，整体采用参数化草绘驱动的建模流程，首先以标准68英寸成年男性人体比例为基准绘制正面、侧面轮廓草绘，通过放样、曲面缝合命令构建人体基础曲面外形，再针对颈、肩、肘、腕、腰、髋、膝、踝等活动关节位置拆分独立实体结构，预留铰接配合间隙，保证各肢体段可模拟真实人体行走姿态的活动范围，建模过程中严格控制各段肢体的比例误差，头身比、上下肢长度比均符合成年男性人体测量学标准，避免出现比例失真问题。参数设计层面，模型整体高度设定为68英寸，各关节铰接间隙统一设定为0.2mm，既保证装配后无明显穿模问题，又预留足够的活动自由度，肢体截面轮廓参数参考真实人体肌肉骨骼走向设定，躯干、四肢的截面椭圆参数随肢体位置渐变，还原真实人体的线条特征，未做过度卡通化或夸张化修改。渲染材质部分，模型主体采用哑光浅灰色硬质塑料材质模拟3D打印验证件效果，曲面边缘添加0.1mm圆角过渡，避免尖锐棱角，铰接配合位置采用略深的灰色区分不同零件，整体渲染效果简洁清晰，可直观展示人体结构与铰接位置，无多余贴图或花哨材质干扰结构展示。结构原理上，模型采用分段式铰接结构，各肢体段通过同轴心配合实现关节转动，无额外复杂传动结构，可手动调整为行走、站立等多种姿态，各段零件拆分合理，无冗余结构，既保证了姿态调整的灵活性，又控制了整体零件数量，降低了后续装配与修改的难度。软件兼容层面，模型原生为SolidWorks2011格式，可直接在SolidWorks2011及以上版本中打开编辑，支持导出为STEP、IGS等通用三维格式，可兼容UG、ProE、CATIA等主流三维设计软件，也可导出STL格式用于3D打印验证，文件内附带效果图文件，可直观参考模型最终展示效果。研发教学应用层面，该模型可用于人机工程学仿真分析，作为机械设备、工作台、工装夹具等人机交互类设计的人体参考模型，辅助验证产品操作空间、可达性是否符合人体使用习惯；也可用于工业设计、动画设计领域的人体姿态参考，辅助完成产品展示场景的人体搭配；同时可作为SolidWorks曲面建模、装配配合的教学案例，帮助学习者掌握复杂曲面放样、多零件装配配合、活动机构调试的相关操作技巧，也可用于3D打印教学的模型素材，完成铰接式活动模型的打印与装配实践。
