台式桌面数控迷你磨削加工设备

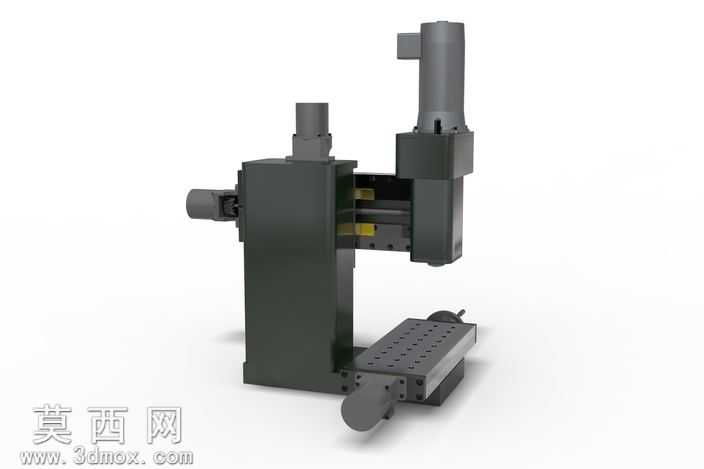

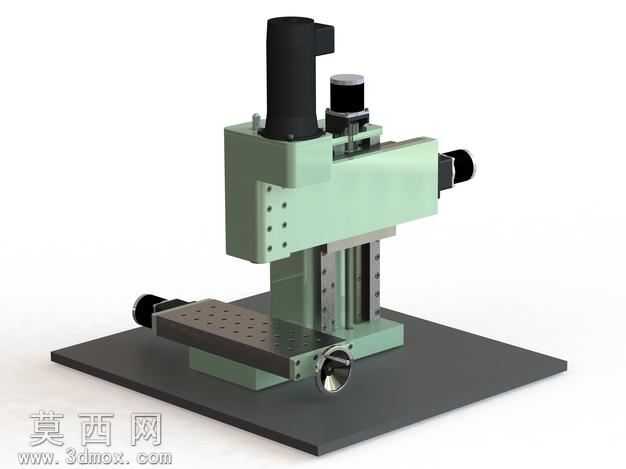

本作品为台式桌面级数控迷你磨削设备的三维建模成果，建模过程中严格遵循小型加工设备的功能逻辑与结构合理性，先从整体布局规划入手，确定立式立柱搭配十字滑动工作台的经典磨床架构，适配桌面摆放的紧凑尺寸要求，在保证加工行程的前提下尽可能压缩整机占用空间。建模阶段对各部件的装配关系做了严谨的干涉检查，从底部的安装基座开始，依次完成立柱主体、Z向滑动模组、主轴安装座、磨削动力头、十字滑台、工作台面、手轮调节机构等部件的独立建模，每一处连接孔位、安装槽、定位面都按照实际机加工的工艺要求做了细节还原，比如立柱上的调节螺丝孔位、滑台的T型槽结构、手轮的刻度标识位都做了精细化建模，避免出现不符合生产逻辑的结构错误。材质与渲染阶段，针对不同部件的实际材质做了区分设置：底部安装基座采用磨砂黑色金属材质，模拟铸铁底座的厚重质感与防滑哑光效果；设备主体的结构件采用淡青绿色的机床烤漆材质，还原工业机床的经典漆面质感，同时做了细微的漆面颗粒效果提升真实感；滑动导轨部分采用亮面金属材质，突出淬硬钢的光滑耐磨特性；手轮、操作旋钮部分采用黑色工程塑料搭配金属镶边的材质，还原操作件的握持质感；主轴部分的黑色动力单元做了哑光橡胶与亮面金属的材质区分，让整体渲染效果层次分明。结构设计上，该设备的主要结构件采用钢板铣削成型的工艺思路，滑动副采用零摩擦滚子燕尾结构设计，既保留了燕尾导轨的高刚性、抗倾覆能力强的优势，又通过滚子结构降低滑动摩擦阻力，提升进给的顺滑度与定位精度，适配小型零件的精密磨削加工需求。设计思路围绕桌面级小型加工场景展开，兼顾家用DIY、小型工坊、教学实训等场景的使用需求，在紧凑的体积内集成了三轴数控进给的基础能力，各轴的驱动单元安装位做了预留，既可以搭配手轮实现手动进给，也可以加装步进电机实现数控自动进给，整体结构拆装维护便捷，核心滑动部件做了防尘防护的结构设计，延长设备的使用寿命。建模过程中对各运动部件的行程做了模拟验证，确保X、Y、Z三个方向的进给行程不会出现结构碰撞，工作台面的孔位按照通用工装安装的标准间距设置，可适配通用的小型工件夹具，拓展设备的加工适配范围。
