小型台式数控铣削加工设备结构设计

这款小型台式数控铣削设备，主要面向小尺寸零件的精密加工场景，在教学实训、个人工坊、小型零件打样、精密仪表零件修配等场景中适配性极强，不需要占用大型工业机床的安装空间，也不需要配套复杂的车间地基，放置在常规承重工作台面上即可完成安装调试，适配小批量定制加工、教学演示、工艺验证这类不需要大行程加工的作业需求。

从结构设计逻辑来看，设备核心承载部件全部采用钢板加工成型，相比铸件结构的同类型设备，钢板焊接后经时效处理再加工的主体结构，生产周期更短，结构刚性在小行程加工场景下完全满足需求，同时整体重量控制在合理区间，便于搬运和工位调整。滑动导向部分采用了零摩擦滚子燕尾结构，区别于传统燕尾槽的滑动摩擦配合，滚子结构将滑动摩擦转换为滚动摩擦，大幅降低了进给轴的运动阻力，在小进给量的精铣加工场景下，能有效避免低速爬行问题，提升进给运动的平稳性，保证加工表面的光洁度，同时也降低了驱动部件的负载要求，适配小功率伺服驱动的配置方案。

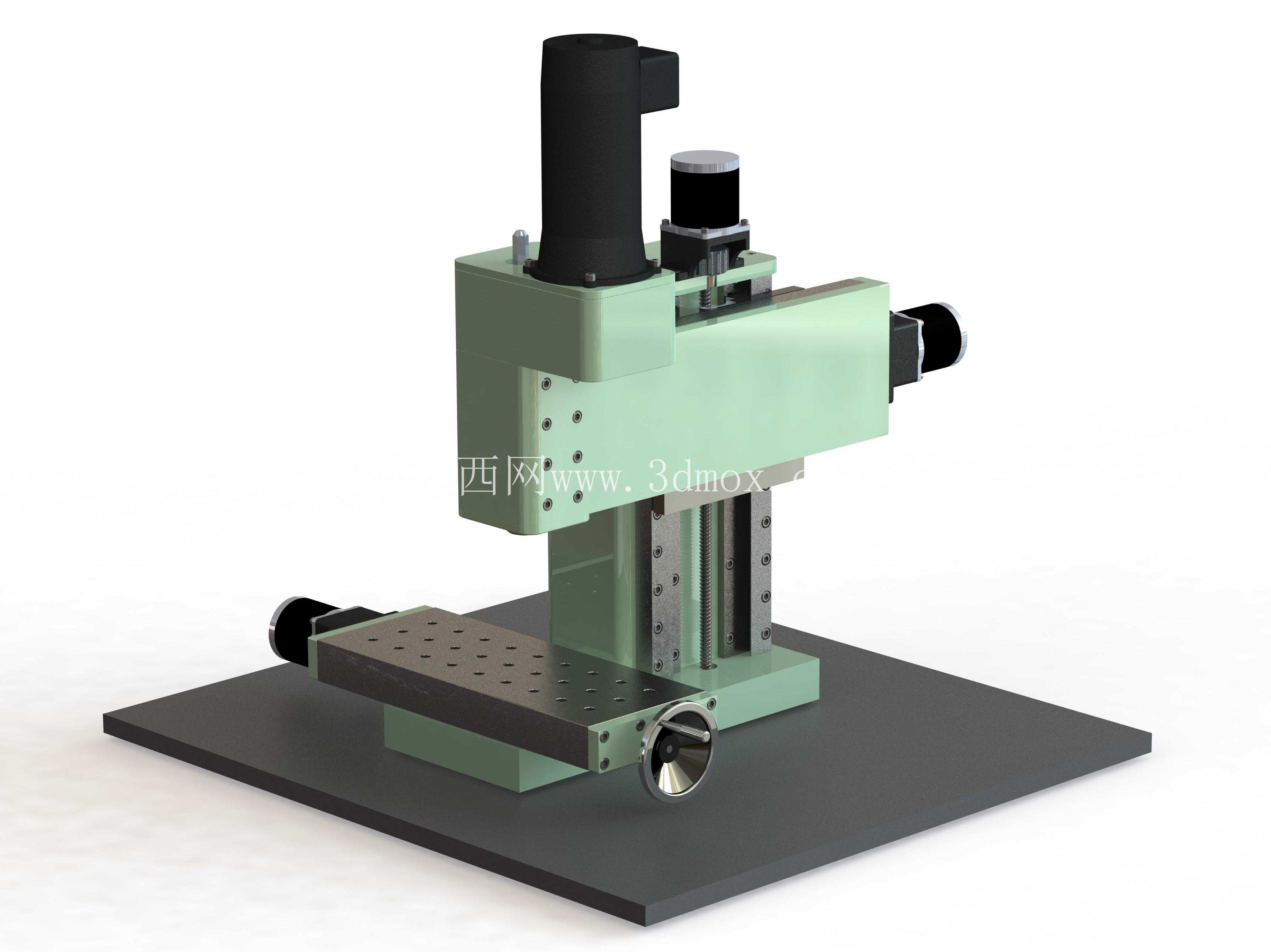

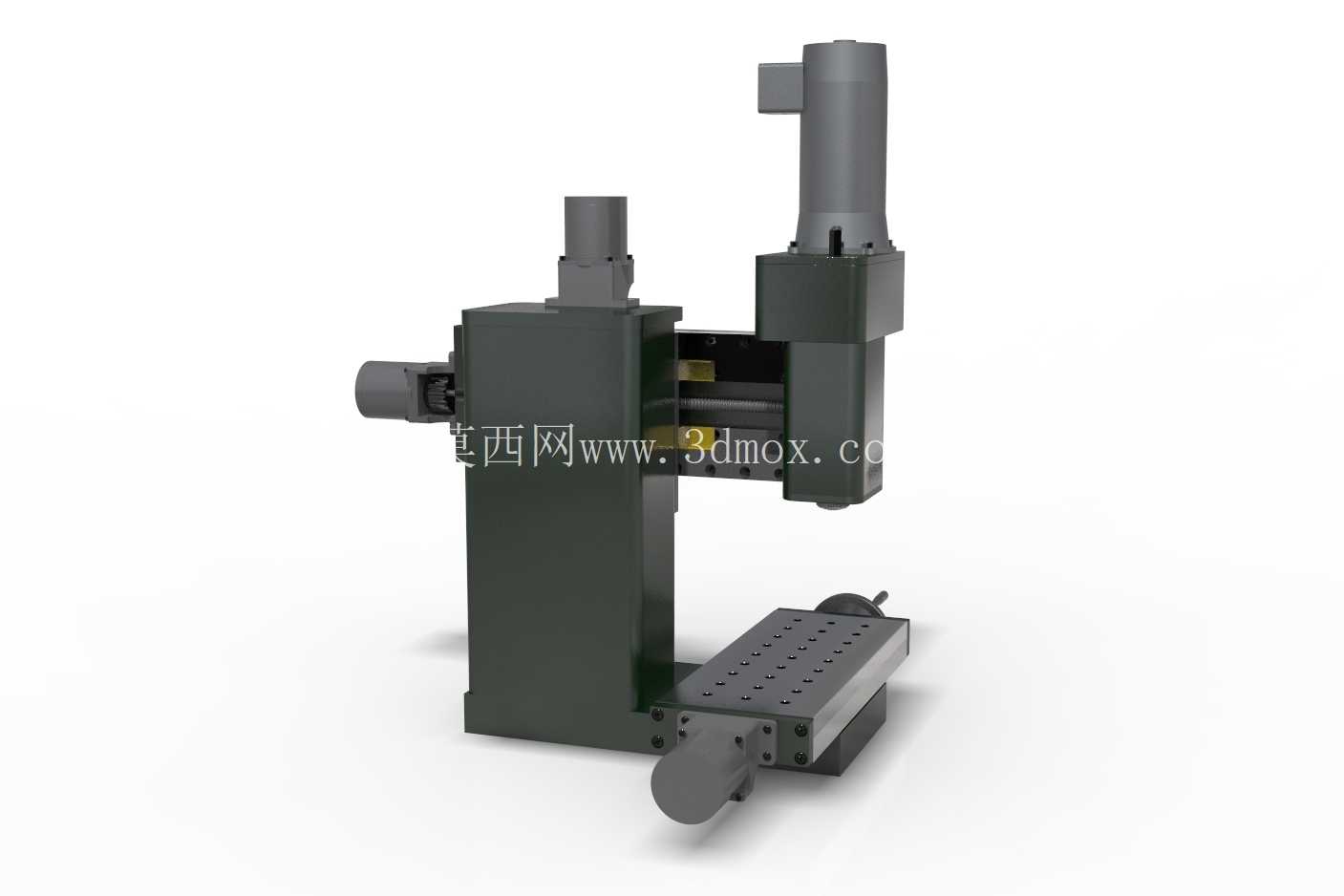

设备的布局采用立式铣削的经典结构，主轴单元垂直布置在Z轴滑台上，Z轴滑台沿立柱的导轨做上下进给运动，X轴进给集成在工作台上，Y轴进给带动立柱部分做前后方向的移动，三个进给轴的运动行程都针对小型零件加工做了优化，不会出现行程冗余带来的结构刚性浪费。安装边界上，设备底部为整块钢板加工的安装底座，底座平面经铣削加工保证平面度，安装时只需要将底座固定在平整的工作台面上，通过底脚的调节螺栓调平即可，不需要额外做地基预埋，整体占地尺寸控制在桌面级设备的合理范围，适配常规的工业工作台、实训操作台的安装尺寸。

主轴单元采用高速电主轴配置，可适配小直径铣刀、钻头等加工刀具，针对铝件、塑料、软金属、木质材料等小零件的铣削、钻孔、倒角加工都能胜任，进给轴的驱动采用小型伺服电机搭配丝杠传动的方案，传动间隙小，重复定位精度能满足小型精密零件的加工要求。操作侧布置的手轮结构，可支持手动微调操作，在对刀、小距离调整工位的时候不需要通过数控系统下发指令，操作便捷性更强。工作台面采用带阵列安装孔的结构设计，可直接通过压板、螺栓固定小型工件和平口钳等夹具，不需要额外加装T型槽附件，工件装夹的适配性更强，针对不同形状的小零件都能快速完成装夹定位。

从实际使用的角度出发，这款设备的设计充分考虑了小型加工场景的核心需求，没有冗余的功能配置，所有结构设计都围绕小尺寸零件加工的刚性、精度、操作便捷性展开，钢板主体的结构也便于后期维护和部件更换，滚子燕尾导轨的结构相比常规直线导轨，在小型台式设备上的防尘性能更优，加工产生的切屑不容易进入导轨配合面，日常维护只需要定期清洁加注润滑脂即可，降低了设备的使用维护成本。在教学场景中，这款设备的结构外露清晰，可直观展示数控铣床的三轴运动逻辑、主轴传动、导轨配合的结构原理，便于学员理解机床的结构组成；在个人工坊和小型打样场景中，设备的加工能力覆盖绝大多数小尺寸零件的加工需求，不需要投入大型机床的成本，就能完成常规的铣削加工作业，同时设备的运行噪音控制在合理区间，不需要单独设置隔音的加工车间，在普通的工作室环境中即可使用。
