小型30点IO可编程逻辑控制器结构

　　做小型单机设备电控设计快十年，这类紧凑型PLC是我做半自动化单机、小型产线工位控制时最常选型的器件，这次建模的30IO规格机型，刚好覆盖多数小型设备的IO需求，不用额外挂扩展模块就能完成整套逻辑控制，省了不少柜内空间和布线工作量。

　　先从实际应用场景说，这类控制器最常出现在小型皮带输送线、单工位装配工装、小型物料分拣台、实验室简易测试设备、小型包装辅助设备这类场景里，这类场景不需要复杂的运动控制、多轴联动，只需要处理传感器输入、按钮信号、气缸电磁阀输出、简单的逻辑联锁和延时控制，选这种紧凑型机型性价比最高，比大型模块化PLC成本低六成以上，柜内安装占用空间也小，很多时候甚至不用做标准大电控柜，直接装在设备侧边的小型接线盒里就能用。

　　从设备实际用途来看，这个机型的核心作用就是作为小型设备的控制核心，采集现场的按钮、接近开关、光电传感器、磁性开关等输入信号，按照预先编写的逻辑程序运算后，输出信号控制电磁阀、中间继电器、指示灯、小型接触器等执行器件，完成设备的自动运行、手动调试、故障报警、状态指示等全套控制功能。它支持30个IO点，其中16点输入14点输出，刚好匹配多数小型设备的点位需求：一般输入侧会占用8-12点接操作按钮、安全门开关、工位到位传感器，剩下的输入点留作故障检测、扩展信号预留；输出侧6-10点接气缸电磁阀、运行指示灯，剩下的输出点可以接报警灯、小型风机或者预留扩展，基本不用额外加IO扩展模块，减少了接线故障点。

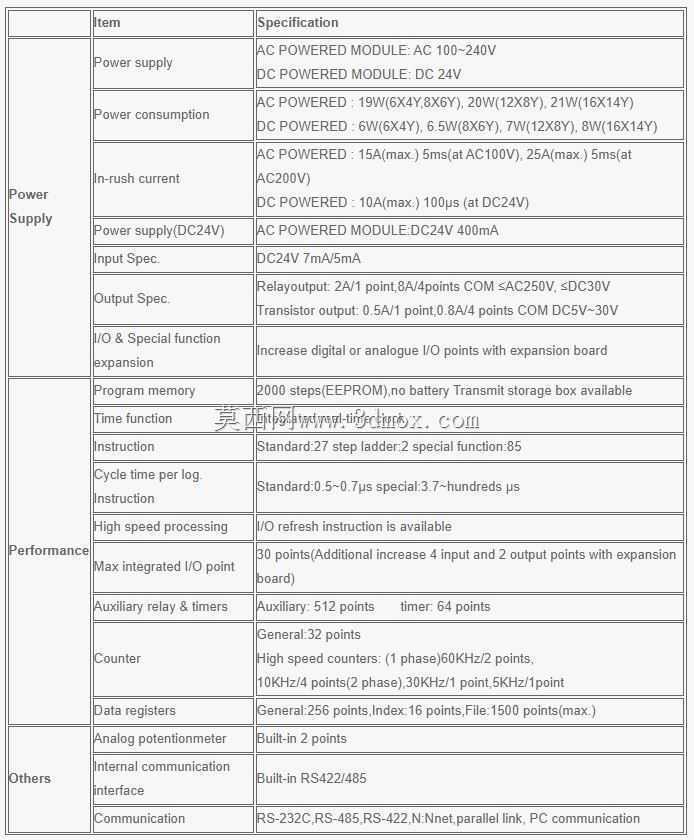

　　再讲产品功能特性，这个机型属于免维护设计，内部没有备用电池，程序靠非易失性存储保存，不用担心设备长期断电后程序丢失，日常使用不需要定期更换电池，对于安装位置偏僻、维护不便的设备来说非常友好，能减少后期运维的工作量。它的最小可扩展性设计，刚好满足小型设备偶尔的点位增补需求，不用换整个控制器就能加少量点位，不会造成成本浪费。控制器本身的IO端口采用插拔式接线端子设计，接线的时候可以把端子拔下来压好线再插回去，比直接在本体上接线效率高很多，后期维护更换控制器的时候也不用重新一根根拆线，拔下端子就能换，节省设备停机维护时间。输入端口支持通用的NPN/PNP传感器接线，不用特意匹配传感器类型，现场接线的时候不用额外加转换模块，适配市面上绝大多数常用的工业传感器。输出端口采用继电器输出型设计，既可以接直流24V的电磁阀，也可以直接接交流220V的小型负载，不用额外加中间继电器转换，简化了外围电路设计。

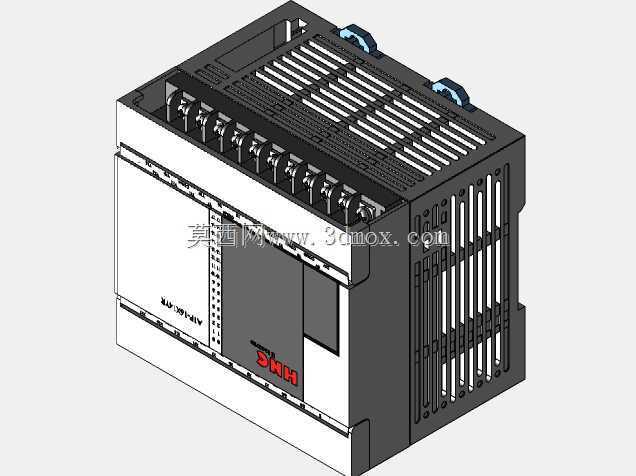

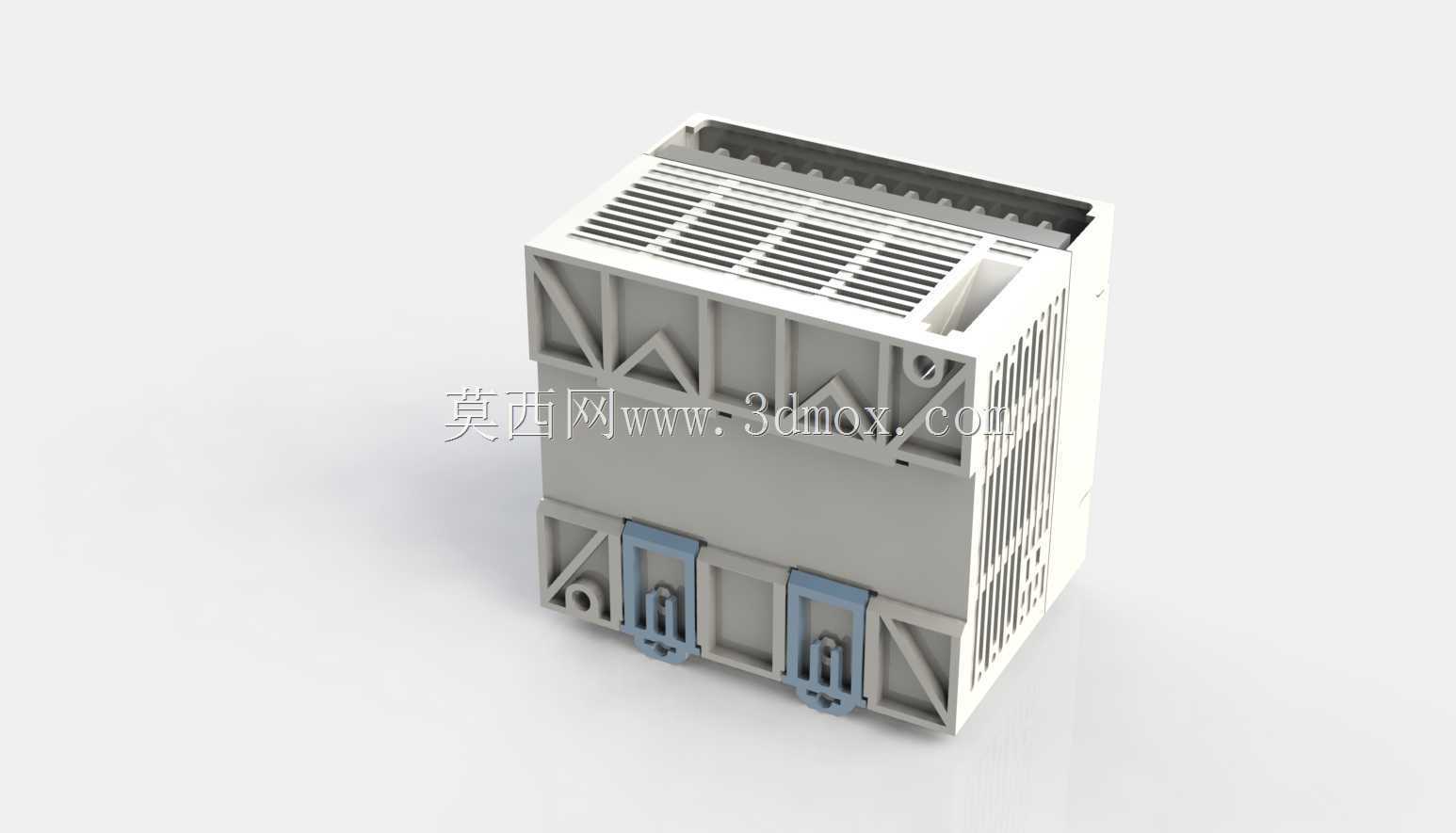

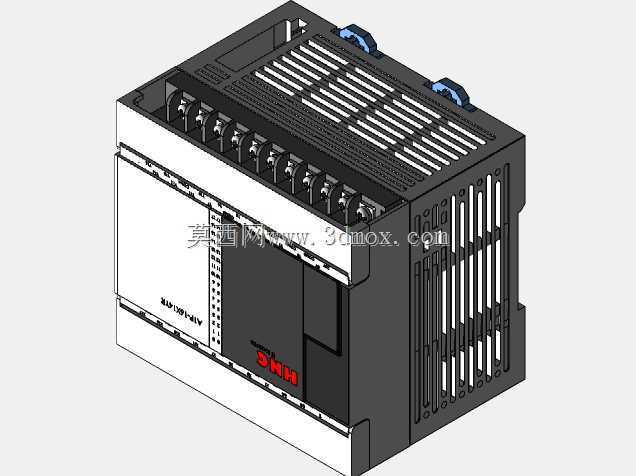

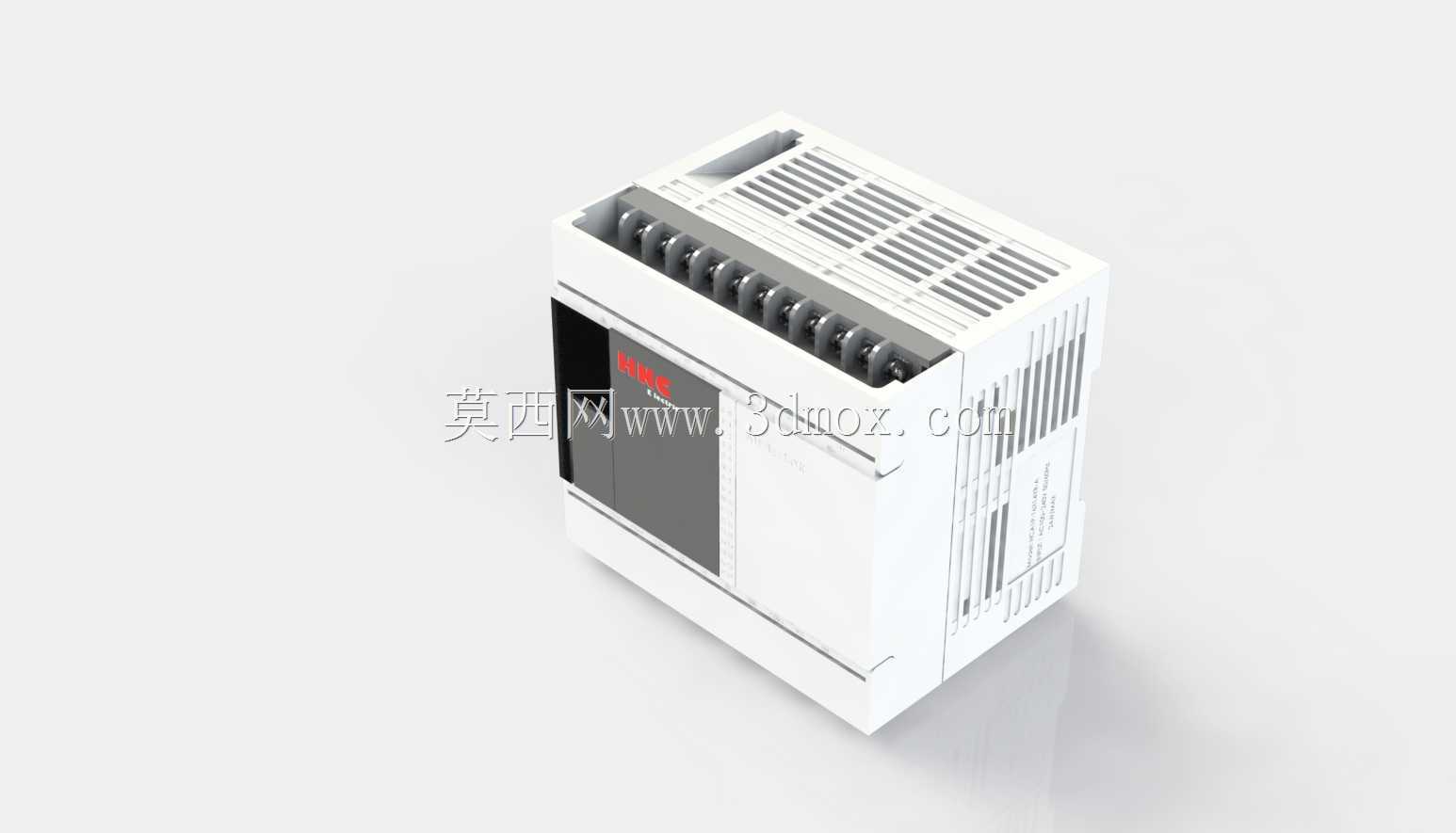

　　说到产品设计思路，这个机型的整体结构完全是围绕小型设备的安装需求做的，本体采用一体式长方体结构，外壳用阻燃ABS工程塑料注塑成型，表面做了细密的散热格栅，既保证了内部电路板的散热效果，又能防止大颗粒灰尘、金属碎屑直接掉落到电路板上造成短路。外壳的边角都做了圆弧过渡，安装的时候不会划伤接线人员的手，也不会刮破柜内的线槽和导线。顶部和底部的接线端子区域都做了凸起的挡边，接线的时候螺丝刀不小心滑落也不会碰到相邻的端子造成短路，端子旁边都预留了清晰的点位标识丝印位置，不用对照说明书就能快速找到对应的IO点，减少接线错误。正面预留了状态指示灯区域，每个IO点都对应一个独立的指示灯，输入点有信号的时候对应指示灯亮，输出点接通的时候对应指示灯亮，现场调试的时候不用拿万用表挨个测点位，直接看指示灯就能快速判断信号状态，排查故障的效率能提升很多。本体侧面设计了标准的DIN导轨安装卡扣，和市面上绝大多数断路器、继电器的安装方式兼容，直接卡装在标准35mmDIN导轨上就能固定，不用额外打孔做安装支架，柜内布局的时候可以和其他低压电器并排安装，整齐美观还省空间。

　　最后说外形尺寸与安装边界，这个机型的本体宽度大概在120mm左右，高度90mm，深度80mm，属于非常紧凑的尺寸，安装的时候在柜内预留130mm宽、100mm高、90mm深的空间就足够，接线的时候上下两端各预留50mm的走线空间，方便导线弯折和端子插拔。安装的时候要注意和大功率的变频器、接触器保持20mm以上的间距，避免强电干扰影响控制器运行，本体的散热格栅不能被线槽或者其他器件挡住，要保证空气能正常流通散热。如果是安装在户外或者多粉尘的场景，需要把控制器装在密封的电控箱内，避免水汽、粉尘进入本体内部造成电路故障。建模的时候我特意把接线端子的插拔结构、导轨卡扣的细节、散热格栅的间距都做了1:1还原，导入装配体的时候可以直接做干涉检查，提前确认柜内布局是否合理，不用等实际器件买回来才发现安装空间不够，能减少电控柜设计的返工率。
