MP10R型磁力驱动亚洲化工泵三维设计

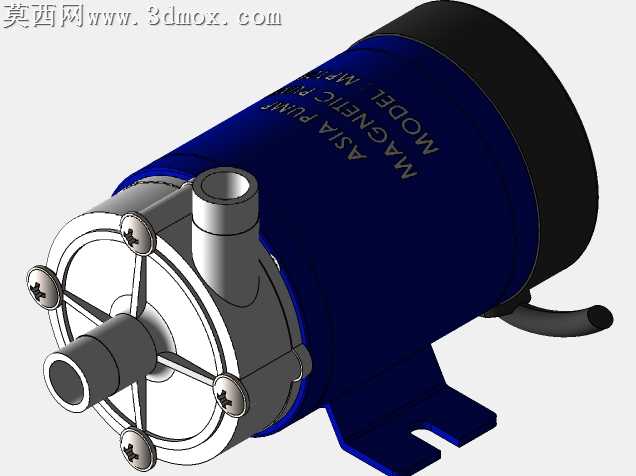

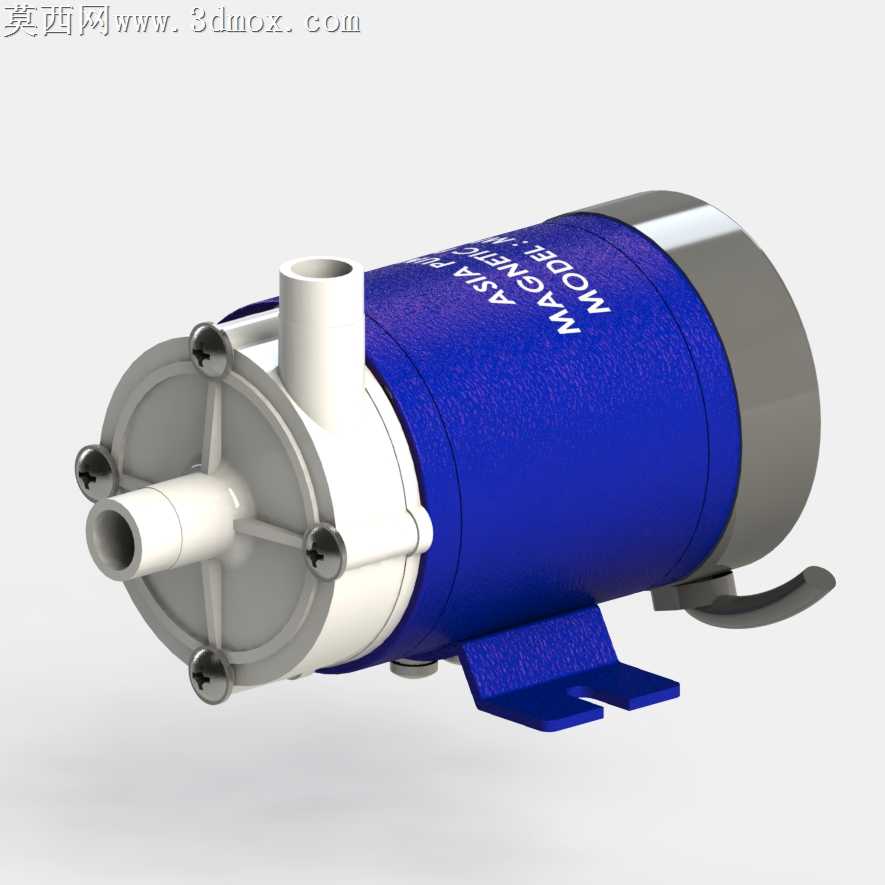

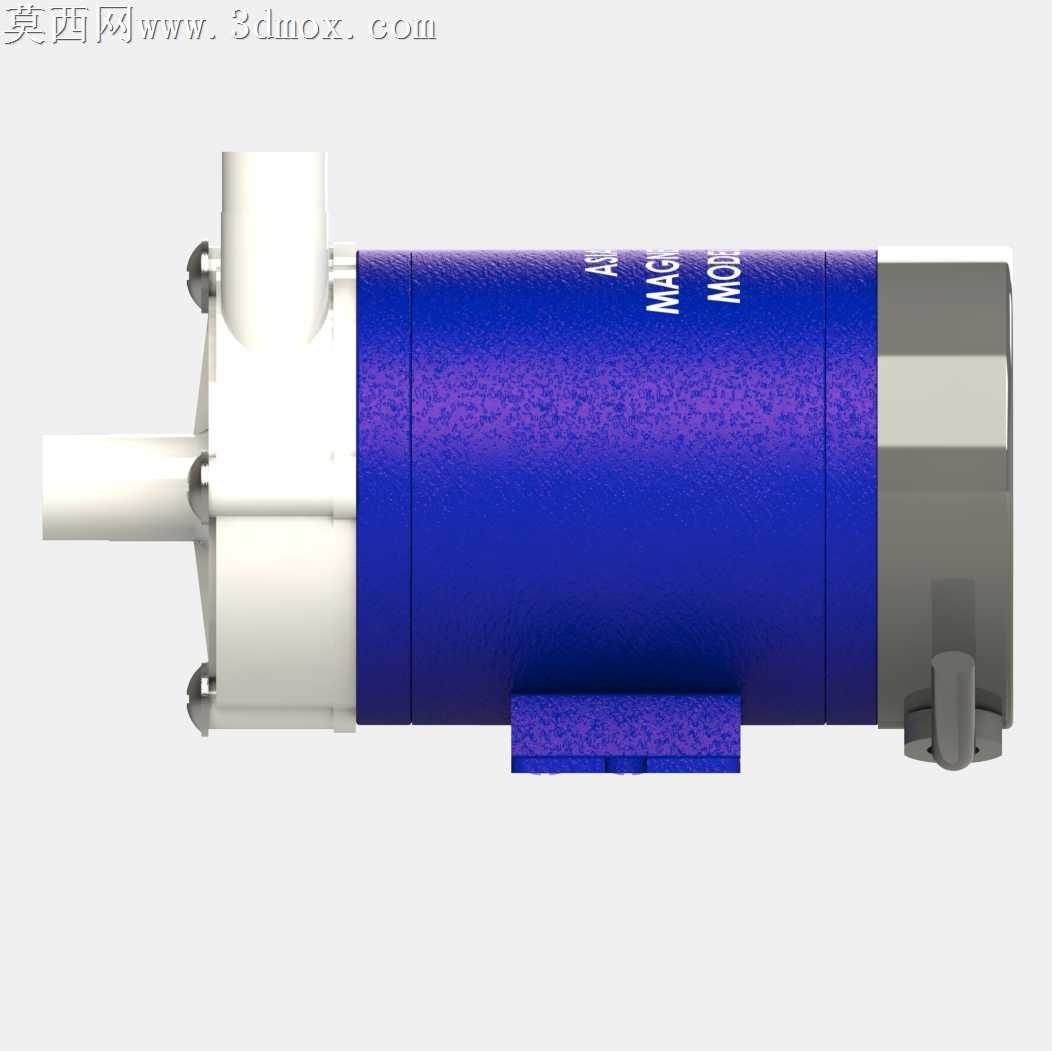

本模型为MP10R型磁力驱动亚洲化工泵的三维设计成果，建模阶段依托三维参数化设计思路完成全结构复刻，首先对泵体整体结构进行拆分梳理，将整体划分为驱动电机段、磁力传动隔离段、泵头流体腔段、安装固定支座四个核心模块，逐一完成各部件的特征建模。建模过程中严格遵循实物尺寸比例，对泵头前端的进出液接口、泵腔端盖的十字加强筋结构、端盖周向均匀分布的紧固螺丝、电机段的圆柱壳体、尾部出线结构、底部带安装缺口的支撑脚架都做了精细化的特征还原，所有圆角、倒角、安装孔位都按照实际加工工艺要求做了对应处理，避免出现不符合生产逻辑的尖锐结构。材质与渲染阶段，针对不同部件的实际材质属性做了区分设置：电机外壳采用深蓝色哑光工程塑料材质，还原GFRPP材质的磨砂质感，表面印刷的型号标识文字做了贴合曲面的贴图处理，保证文字随泵体圆柱曲面自然变形无拉伸畸变；泵头端盖、进出液接口、紧固螺丝采用银灰色金属材质，区分出铸件的哑光金属质感与螺丝的亮面金属质感，隔离套部位做了半透明质感的微调以体现磁力传动的无轴封结构特性；底部支撑脚与电机壳体保持同色系工程塑料质感，尾部出线的电缆采用黑色软质橡胶材质，还原线缆的自然弯曲形态。结构设计上完整还原了磁力驱动泵的无轴封特性，通过磁力耦合实现动力的非接触传递，避免传统轴封泵的泄漏问题，适配化工流体输送的耐腐蚀需求，模型整体结构装配关系清晰，各部件的配合间隙、安装定位都做了合理设置，可直接用于结构展示、装配教学、产品选型演示等场景，渲染阶段采用柔和的工作室光照环境，通过多角度光源突出泵体的结构轮廓与材质质感，阴影做了柔化处理，让整体展示效果清晰直观，既还原了实物的工业质感，也清晰呈现了各部分的结构细节，方便使用者快速理解该款磁力泵的整体构造与设计特点。
