平行肋片式铝型材散热结构三维设计

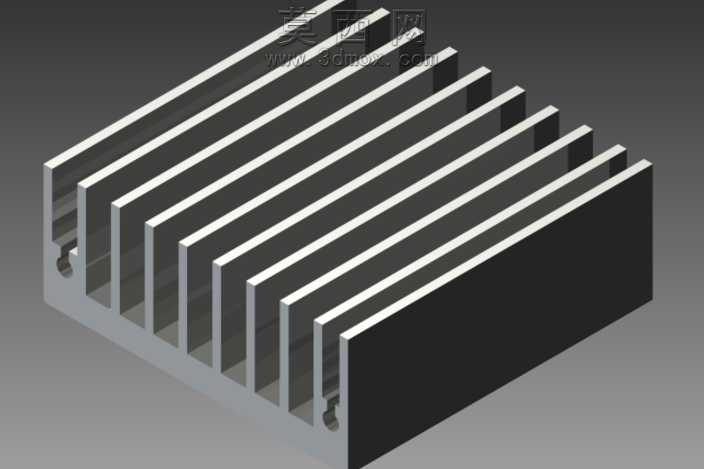

本作品为平行肋片式散热器三维模型，建模阶段采用参数化设计思路，首先确定散热器的基底尺寸与肋片排布间距，通过草图绘制基底的矩形轮廓，拉伸生成实体基座后，以等距阵列的方式生成多组平行肋片结构，所有肋片的厚度、高度、间距参数均保持统一，保证结构的规整性与散热面积的均匀分配。建模过程中对肋片与基座的连接部位做了一体化处理，避免拼接结构带来的热阻影响，同时在基座两端预留了安装定位的卡槽结构，方便后续与发热器件的装配固定。材质设置上，整体模型赋予铝合金材质参数，调整金属材质的漫反射、粗糙度与反射率参数，还原铝挤型散热器的哑光金属质感，渲染阶段采用三点布光方式，主光源从侧上方打亮肋片的侧面结构，突出肋片之间的平行间隙与立体层次感，辅助光源补亮基座的暗部区域，避免阴影过深遮挡结构细节，背景采用渐变灰色调，让金属材质的散热器主体更加突出。结构设计上，采用等截面直肋的排布形式，肋片沿基座长度方向垂直延伸，相邻肋片之间形成平行的通风流道，空气可顺着流道方向顺畅流通，带走肋片表面传递的热量，这种结构形式加工难度低，适合通过铝挤压工艺一次成型，在保证足够散热面积的同时，控制整体的重量与材料成本。设计思路围绕热传导与对流散热的核心需求展开，首先通过基座与发热源贴合，将热量快速传导至整个基座与肋片结构，再通过大表面积的肋片与空气接触，利用自然对流或者强制对流的方式将热量散发到周围介质中，肋片的厚度设计兼顾了结构强度与热传导效率，既避免肋片过薄导致加工变形、热传导路径受阻，也避免肋片过厚造成材料浪费、通风流道过窄影响空气流通。模型的所有边角都做了微小的圆角处理，还原实际加工产品的工艺特征，避免尖锐边角的同时，也让渲染效果更加贴近真实的工业产品，整体结构无冗余设计，所有特征都服务于散热功能与装配需求，可直接用于散热方案的结构验证、装配干涉检查以及产品展示渲染使用。
