AMX-441型磁力驱动亚洲泵三维设计

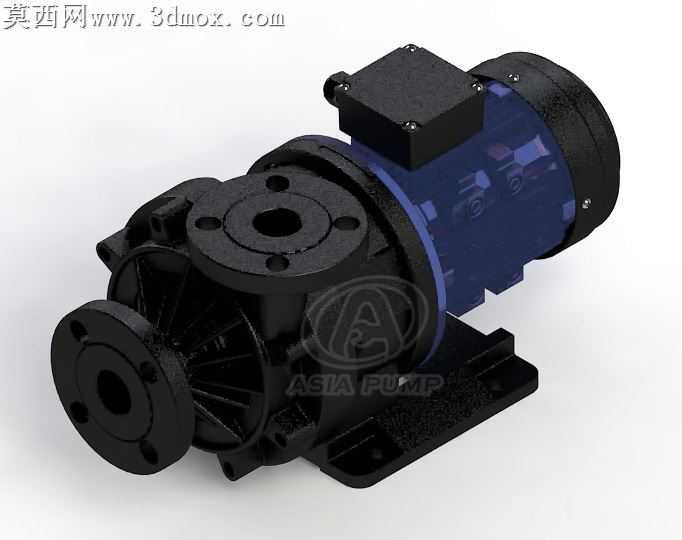

本模型为AMX-441型磁力驱动亚洲泵的三维设计成果，建模阶段严格遵循实物测绘与工程参数规范，在三维建模软件中采用自底向上的装配建模思路，先分别完成泵头过流组件、磁力传动耦合组件、驱动电机组件、安装底座四大模块的独立零件建模，再通过同轴配合、面贴合、轴向定位等标准装配约束完成整体组装，完整还原了该款磁力泵无轴封、无泄漏的核心结构特点。模型对泵头法兰接口的螺栓孔位、进出口通径尺寸进行了1:1精准复刻，过流腔内部的叶轮导流结构做了细节还原，可清晰展示流体从入口进入经叶轮增压后从出口输出的流道走向；磁力耦合部分区分了内磁钢、隔离套、外磁钢的分层结构，明确呈现无接触传动的结构逻辑，避免了传统轴封泵的跑冒滴漏问题。材质渲染阶段针对不同部件做了差异化材质赋予：泵头过流部件采用GFRPP玻纤增强聚丙烯材质表现，还原工程塑料哑光磨砂的质感，半透明蓝色隔离套部件调整了折射与透光参数，清晰展示内部磁钢排布结构，驱动电机外壳采用黑色磨砂工程塑料材质，接线盒部分做了细微的颗粒质感处理，安装底座做了铸铁哑光喷塑的材质表现，金属紧固件还原了镀锌件的微弱金属光泽，整体渲染效果贴近实物外观。设计过程中充分考虑了该泵的应用场景特性，针对环保水处理、表面处理、PCB印刷电路板制程、连续电镀、LED制程、太阳能光伏、半导体、化工、石化、造纸等行业的耐腐蚀输送需求，在结构上强化了过流部件的密封衔接设计，模型可直接用于产品展示、安装模拟、管路配套设计、教学演示等场景，各零件保留了可编辑的建模参数，方便后续根据不同流量扬程参数做变型调整，进出口法兰采用标准法兰尺寸设计，可直接对接同规格管路系统模型，安装底座的固定孔位也做了精准定位，可直接用于设备布局的干涉检查与安装模拟。
