传感器用带散热鳍片圆柱冷却套结构

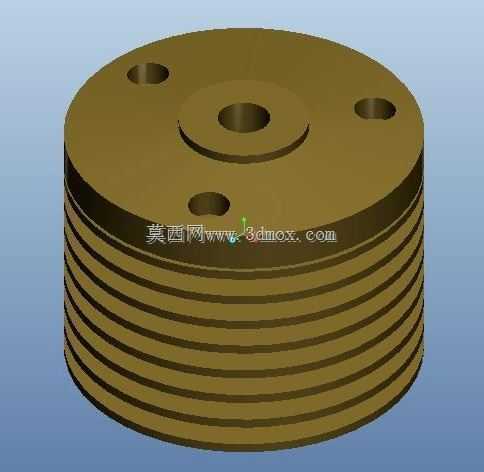

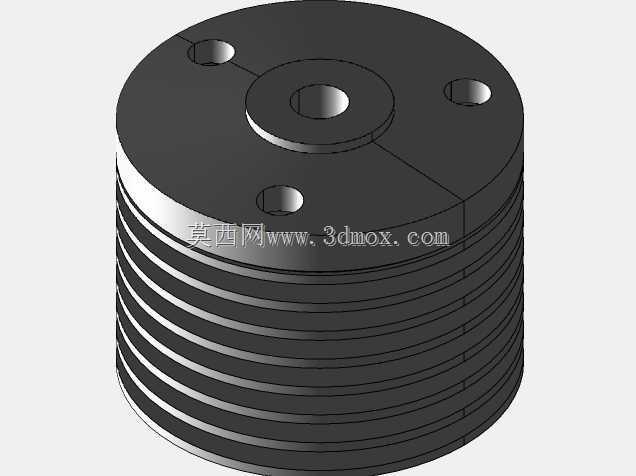

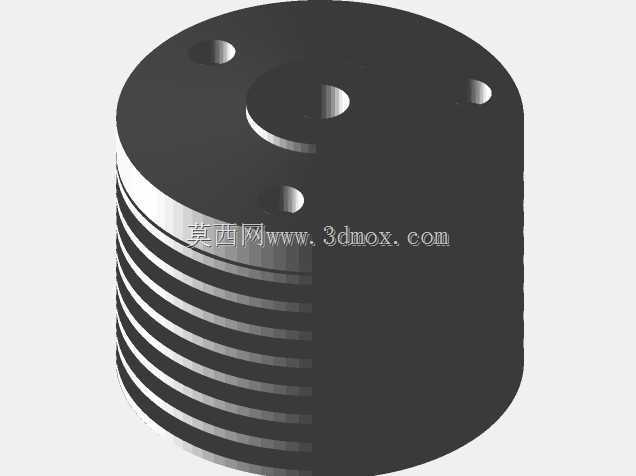

　　在工业传感检测场景中，不少高精度传感元件对工作温度区间有严格要求，一旦超出额定温域，检测精度会出现漂移，严重时甚至会造成元件永久性损坏，这类带多层环形散热鳍片的圆柱冷却套，就是为嵌入式安装的圆柱类传感器配套的温度调控部件，主要通过增大与空气的接触面积带走传感器工作产生的热量，或是配合外接冷却介质实现主动控温，保障传感单元始终处于合理的工作温度范围内。从结构设计来看，整体采用同轴圆柱构型，主体为中空套筒结构，内孔尺寸与配套传感器的外径做公差匹配，通常选用H7/g6的间隙配合公差，既方便传感器的装入与拆卸维护，又能保证内壁与传感器外壳充分接触，减少接触热阻，提升热传导效率。套筒外圆加工有多道等距分布的环形散热鳍片，鳍片的厚度、

　　间距经过热仿真校核，在自然对流散热场景下，鳍片间距控制在3-5mm区间，避免鳍片过密导致空气流通受阻形成热滞留，鳍片厚度控制在1.5-2mm，兼顾结构强度与散热面积的平衡，相比光滑外壁的同尺寸套筒，散热面积可提升4-6倍，能满足多数中低功耗传感器的被动散热需求。上端面设计有三个均布的安装通孔，孔位沿圆周方向120°等分排布，安装孔的中心圆直径根据配套设备的安装接口尺寸确定，通孔直径适配常用的内六角圆柱头螺钉，装配时可通过螺钉将冷却套连同内部的传感器整体固定在设备安装基座上，保证安装后的同轴度，避免传感器检测端出现位置偏移。上端面中心位置设置有凸起的同轴定位台，定位台外径与安装基座上的定位沉孔做小间隙配合，装配时可实现快速对中，

　　无需反复调整位置即可保证安装精度，定位台中心的通孔与套筒内孔同轴，用于传感器的线缆引出或是检测端的伸出，孔口做了0.5mm的倒角处理，避免穿线时划伤线缆绝缘层。在实际应用中，这类冷却套可适配多种场景的圆柱型传感器，包括接近开关、温度传感器、振动传感器等，在冶金、机床加工、自动化生产线等存在环境温度偏高或是传感器自身发热较大的场合，能够有效降低传感器的工作温升，减少温度漂移带来的检测误差，延长传感器的使用寿命。设计过程中需要重点考量几个边界条件：首先是安装边界，整体外径尺寸需要小于安装位置的预留空间，通常预留不小于5mm的周边间隙，保证散热鳍片间的空气能够正常流通，避免被周边结构件遮挡鳍片导致散热效率下降；其次是轴向尺寸，

　　套筒的有效包裹长度需要覆盖传感器的主要发热区段，保证发热区域能够与套筒内壁充分接触，避免出现局部散热不足的问题；另外在需要主动冷却的场景下，可在套筒内壁加工螺旋冷却流道，通入冷却水或是冷却油实现强制换热，此时需要在套筒端部预留冷却介质的进出接口，接口位置需要避开上端面的安装孔位，避免与安装螺钉产生干涉。从加工工艺角度来看，这类结构如果采用铝合金材质加工，可选用棒料通过数控车削一次装夹完成外圆鳍片、内孔、端面定位台的加工，安装孔可通过数控钻床或是加工中心完成点位加工，加工完成后做阳极氧化处理，提升表面的散热辐射率同时增强耐腐蚀能力，如果是批量生产也可采用压铸工艺成型，降低生产成本，鳍片的拔模斜度控制在1°以内，避免成型后鳍片厚度不均影响散热效果。在选型适配时，需要首先确认配套传感器的外径与长度尺寸，保证内孔与轴向长度能够匹配，其次核对安装孔的中心距与安装孔直径是否与现场安装基座的接口一致，另外根据实际的散热量需求确认鳍片数量是否满足要求，若散热量较大可选择鳍片数量更多、轴向尺寸更长的规格，或是选用带水冷流道的结构形式，避免出现散热能力不足导致的传感器超温故障。日常维护时需要定期清理散热鳍片缝隙间的积尘与油污，尤其是在多粉尘、油污的工业现场，积尘会填充鳍片间隙，大幅降低散热效率，可采用压缩空气吹扫的方式清理，避免使用硬质工具刮蹭鳍片造成鳍片变形，影响空气流通效果。
