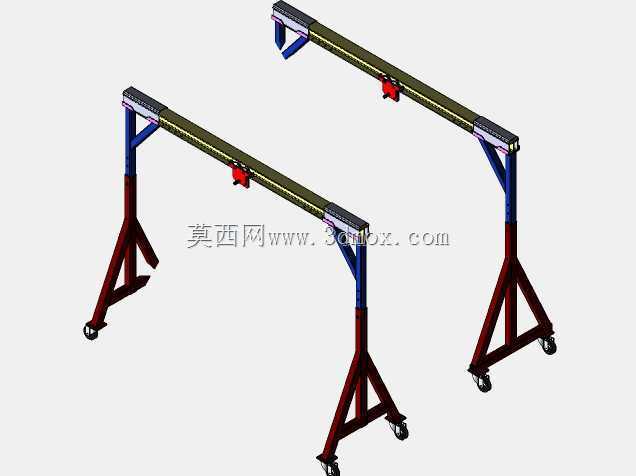

可调参数移动式龙门起重设备结构设计

　　在中小型车间设备检修、轻型物料周转、临时工位物料吊装这类场景里，固定式起重设备覆盖范围有限，叉车又难以完成精准的定点吊装作业，这款可调式移动龙门起重结构刚好填补了这类作业场景的设备空白。日常生产中，遇到机加工车间内重型模具的上下模转运、装配工位上百公斤级部件的对位安装、仓储区域重型货件的短距离移位，还有户外临时检修作业的部件吊装，都可以通过这类移动龙门结构完成作业，不需要提前预埋轨道或者做固定基础，转场时只需要将支腿部位的行走轮解锁，就可以整体推移到作业点位，适配多场景的临时起重需求。

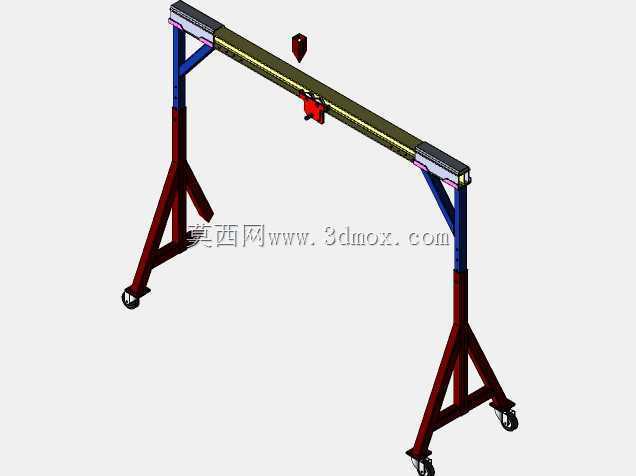

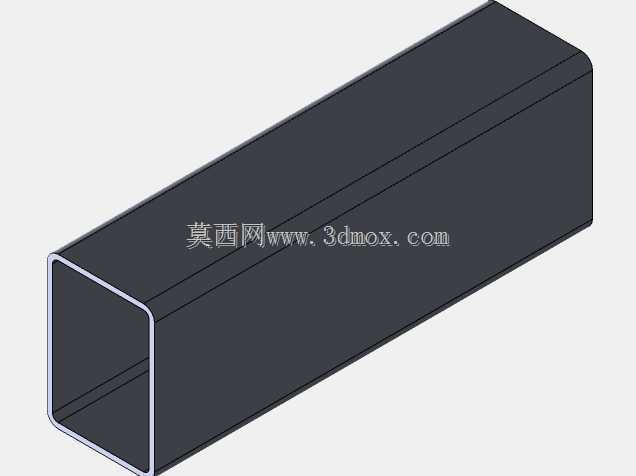

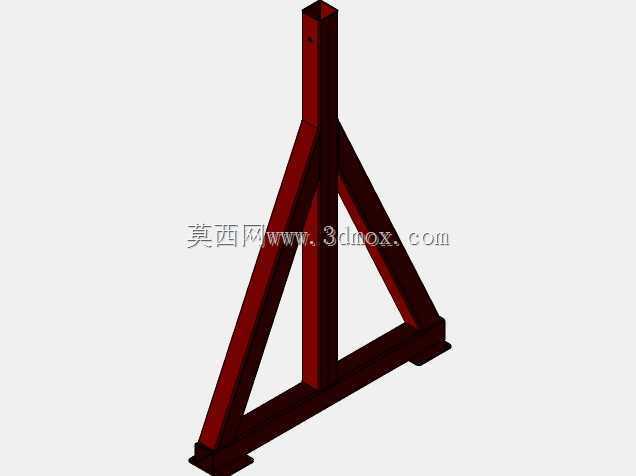

　　从结构设计逻辑来看，这款龙门架主体承载梁采用5号工字钢作为主梁基材，工字钢的截面特性刚好匹配2100kg级的额定负载需求，截面抗弯模量经过校核后，在满载工况下主梁的扰度控制在允许范围内，不会出现永久性形变。设计时没有采用固定高度的支腿结构，而是做了2-2.5米的高度可调区间，调节结构采用套管式定位配合，搭配多组定位销孔实现高度档位的快速切换，不同档位下支腿的受力都经过受力仿真验证，避免高位状态下出现支腿失稳的问题。宽度方向设置2-3米的可调范围，一方面可以适配不同跨度的作业通道，在狭窄车间过道内可以收窄宽度顺利通行，在吊装大尺寸工件时可以展开宽度获得更大的作业净空，另一方面宽度调节结构和高度调节结构做了互锁设计，避免调节过程中出现结构脱开的风险。

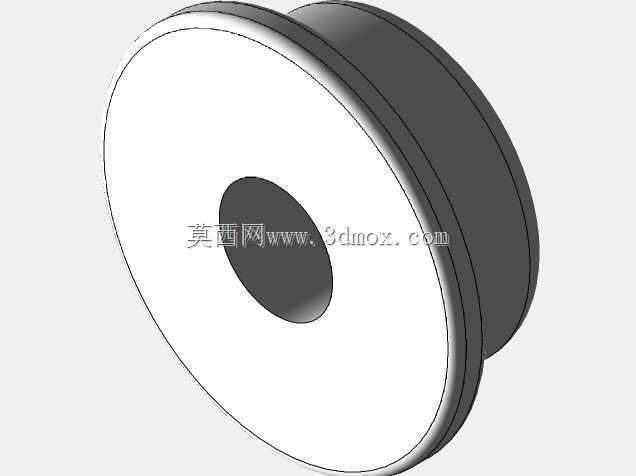

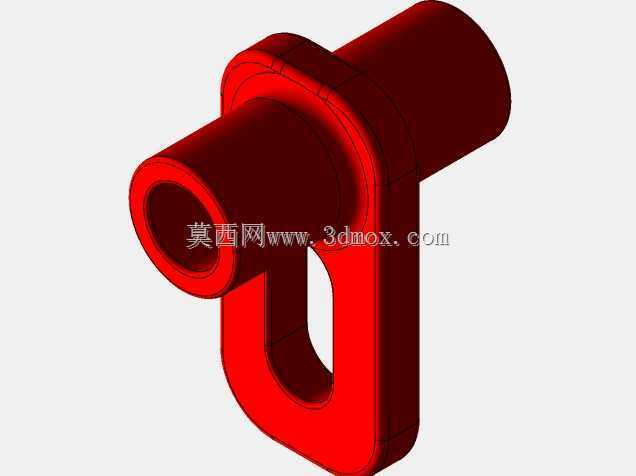

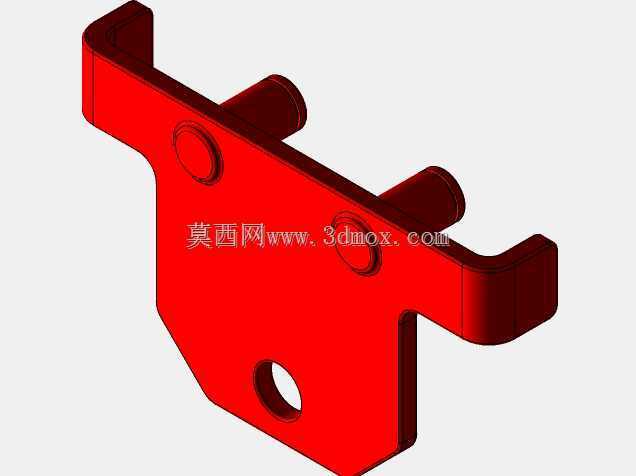

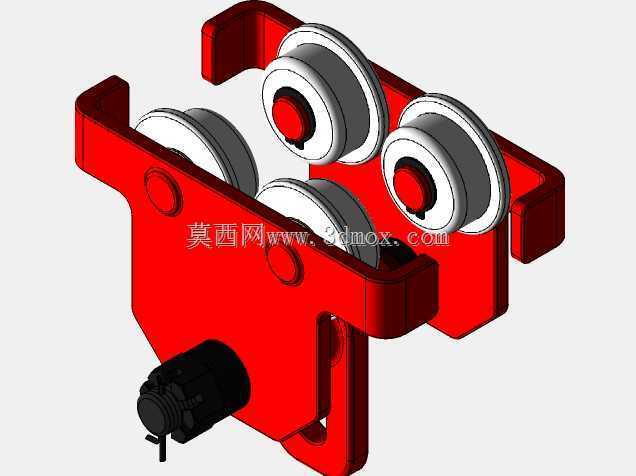

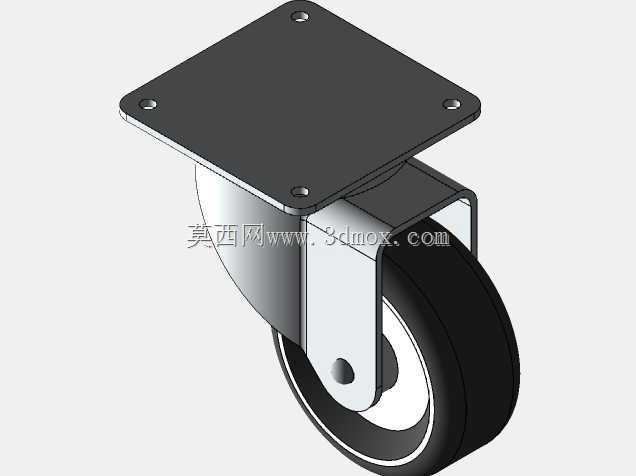

　　支腿底部配置的行走轮采用带刹车的万向承重轮，单轮额定承载满足整体满载时的承重冗余，移动时可以灵活转向，到达作业点位后踩下刹车就可以锁定轮组，保证吊装作业时整机不会出现位移。主梁上配套的起重吊点可以适配手拉葫芦、电动葫芦等不同的起重附件，用户可以根据实际作业频率和吊装效率需求自行选配，吊点位置设计为可沿工字钢翼缘滑动的结构，吊装时不需要反复调整整机位置，只需要滑动吊点就可以实现小范围内的吊点对位，大幅提升对位效率。

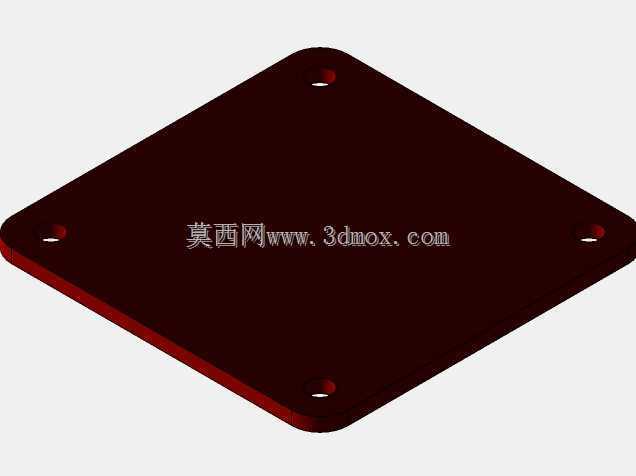

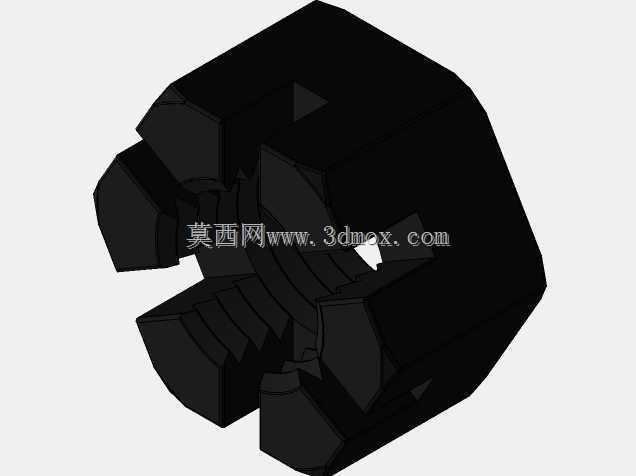

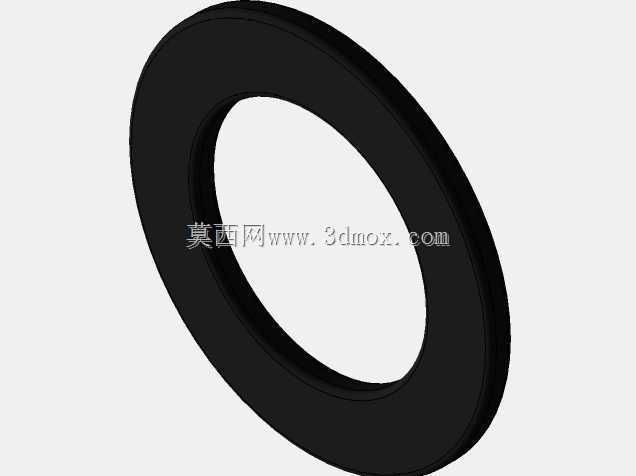

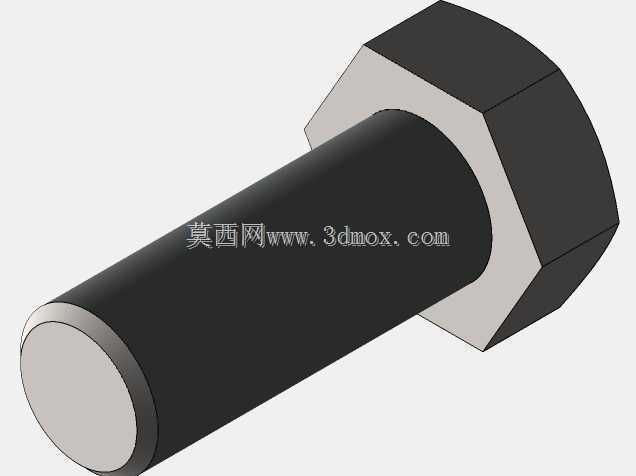

　　设计过程中重点考虑了结构的拆装便捷性，主梁和支腿之间采用法兰螺栓连接，不需要焊接作业，用户收到部件后只需要用常规扳手就可以完成整机装配，拆解后可以装入普通货运车辆进行长距离转场，非常适合经常需要更换作业场地的施工团队、设备维保单位使用。结构的所有受力焊缝都做了满焊处理，焊后做应力释放处理，避免长期负载下焊缝出现开裂问题，所有连接螺栓都采用高强度级紧固件，装配时要求达到规定的预紧力矩，保证连接可靠性。

　　从安装边界来看，整机最小收拢状态下宽度2米、高度2米，可以顺利通过常规的车间防火门、标准货梯门，完全展开后宽度3米、高度2.5米，作业覆盖范围可以满足大部分轻型吊装场景的需求，作业时只需要保证地面平整度满足轮组承重要求，不需要额外做地面硬化处理，在水泥地面、夯实的平整泥土地面都可以正常作业。日常维护时只需要定期检查轮组转动灵活性、连接螺栓紧固状态、定位销的磨损情况，不需要复杂的保养流程，维护成本远低于固定式起重设备。

　　这类移动龙门结构的设计核心是在保证起重承载安全的前提下，最大化提升设备的机动性和场景适配性，没有冗余的复杂结构，所有结构设计都围绕实用、可靠、易操作的核心需求展开，既避免了大吨位起重设备的资源浪费，又解决了人力无法完成的重型物料吊装移位问题，是中小型生产单位、维保团队非常实用的轻型起重作业装备。建模过程中对所有连接部位的配合公差都做了合理设定，活动调节部位预留了合理的装配间隙，避免实际加工制作时出现装配卡滞的问题，所有受力部件的材料选型都匹配额定负载要求，结构安全系数符合轻型起重设备的相关设计规范，完全可以直接用于实际生产制作参考。
