公制梯形传动丝杠三维结构设计

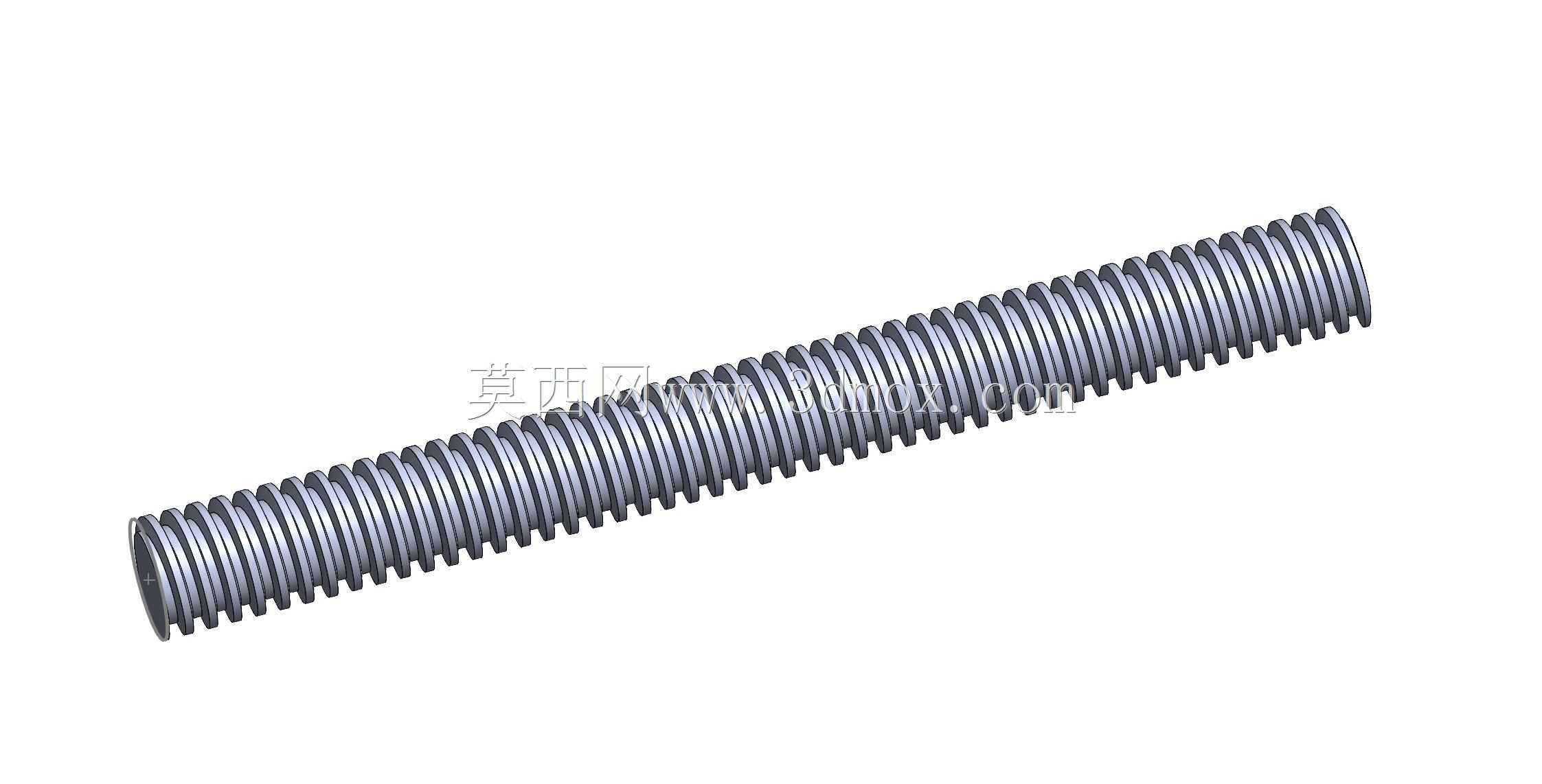

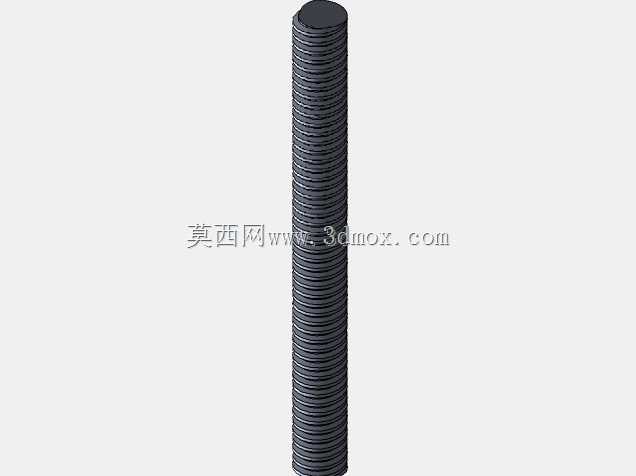

　　在直线传动类机械结构的选型与设计环节，梯形丝杠是成本可控、传动稳定性优异的常见部件，区别于滚珠丝杠的高精度高成本定位，公制梯形丝杠更多适配中低速、重载且对传动精度有基础要求的工况场景，从普通机床的进给拖板移动，到工装夹具的夹紧位移调节，再到小型升降设备的直线举升动作，甚至是阀门类产品的阀杆启闭传动，都能看到这类梯形螺纹传动件的应用。这款公制梯形丝杠采用牙型角30度的公制梯形螺纹截面设计，相比普通三角螺纹，梯形牙的牙根强度更高，螺纹副的对中性更好，传动过程中受力均匀，能够承受更大的轴向载荷，同时螺纹牙侧的间隙可以通过配套的螺母结构进行调整，长期使用磨损后也能通过调整消除回程间隙，维持传动的平稳性。

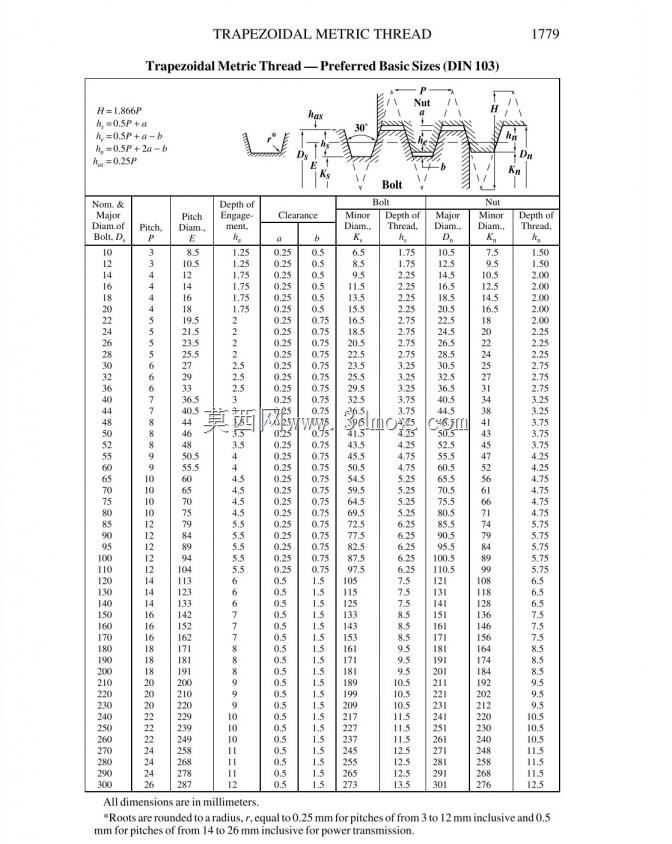

　　设计过程中首先明确了螺纹规格的覆盖范围，从TR8到TR315的全系列尺寸覆盖，能够适配不同载荷量级的传动需求，小规格TR8丝杠多用于小型自动化设备的轻载直线位移，比如3D打印设备的Z轴升降、小型检测工装的位置调节，而大规格TR315丝杠则可用于重型机床的进给传动、大型水利阀门的启闭驱动这类重载工况。丝杠的长度支持灵活配置，设计时预留了不同安装方式的接口结构，端部可以根据安装需求加工成支撑端、固定端的配合轴颈，适配角接触轴承、滑动轴套等不同的支撑组件，安装边界可以根据实际设备的安装空间灵活调整，不需要额外修改主体螺纹段的结构参数。

　　从结构特性来看，梯形螺纹的传动属于滑动摩擦传动，虽然传动效率略低于滚珠丝杠，但自带一定的自锁特性，在垂直传动的场景下，不需要额外加装制动装置就能实现位置锁定，避免负载下坠引发的安全问题，这一特性让它在升降类设备、阀门阀杆这类需要位置保持的场景中具备独特的应用优势。建模过程中严格遵循公制梯形螺纹的齿形参数规范，牙顶间隙、牙侧角度、螺纹中径公差都按照通用机械传动的标准要求设定，螺纹段的收尾结构、端部的倒角处理都符合实际加工的工艺要求，不会出现建模结构与实际加工脱节的问题。

　　在实际设备装配中，这类丝杠的安装需要保证两端支撑的同轴度，避免丝杠出现弯曲变形引发的传动卡滞、磨损加剧问题，同时配套的铜质或者尼龙螺母需要定期加注润滑脂，降低螺纹副的磨损速率，延长整体部件的使用寿命。不同于滚珠丝杠对防尘、防护的高要求，梯形丝杠的滑动摩擦结构对使用环境的适应性更强，在多粉尘、轻度腐蚀的工况下也能稳定工作，维护成本远低于高精度的滚珠传动部件，这也是它在通用工业设备中被广泛应用的核心原因。设计时还考虑了不同工况下的转速适配性，丝杠的临界转速与长度、直径直接相关，配置长度时会根据实际的工作转速范围匹配对应的直径参数，避免长径比过大引发的丝杠共振问题，保证传动过程的平稳性，不会出现运转抖动、异响的情况。对于设备选型人员来说，选用这类梯形丝杠时，首先需要核算实际的轴向工作载荷，匹配对应规格的螺纹参数，再根据设备的行程长度确定丝杠的总长度，同时结合安装空间确定端部的支撑结构形式，就能快速完成传动部件的选型适配，而这款参数化的三维模型可以直接调整长度、规格参数，快速生成对应需求的模型结构，直接导入装配体中完成整体设备的结构设计，省去重复建模的工作量，也能避免手动建模时出现的螺纹参数错误、结构不符合工艺要求的问题。
