可调式移动龙门起重吊运设备结构

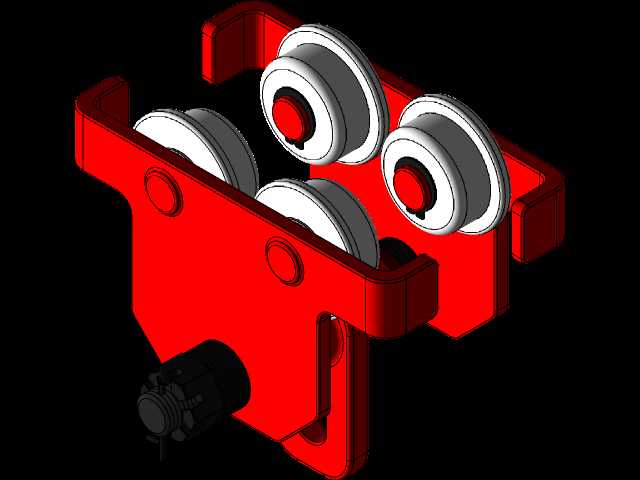

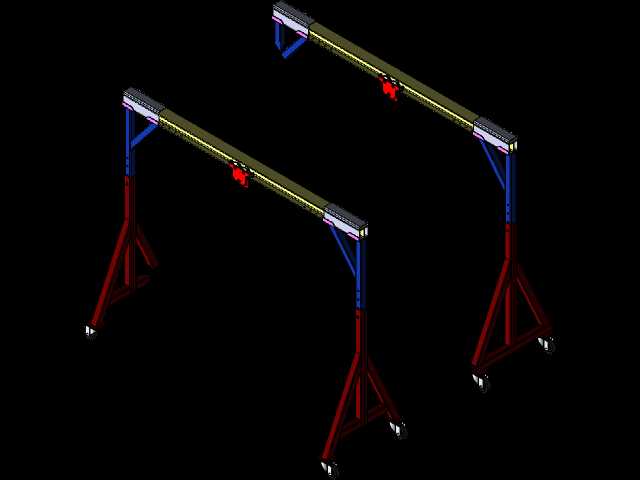

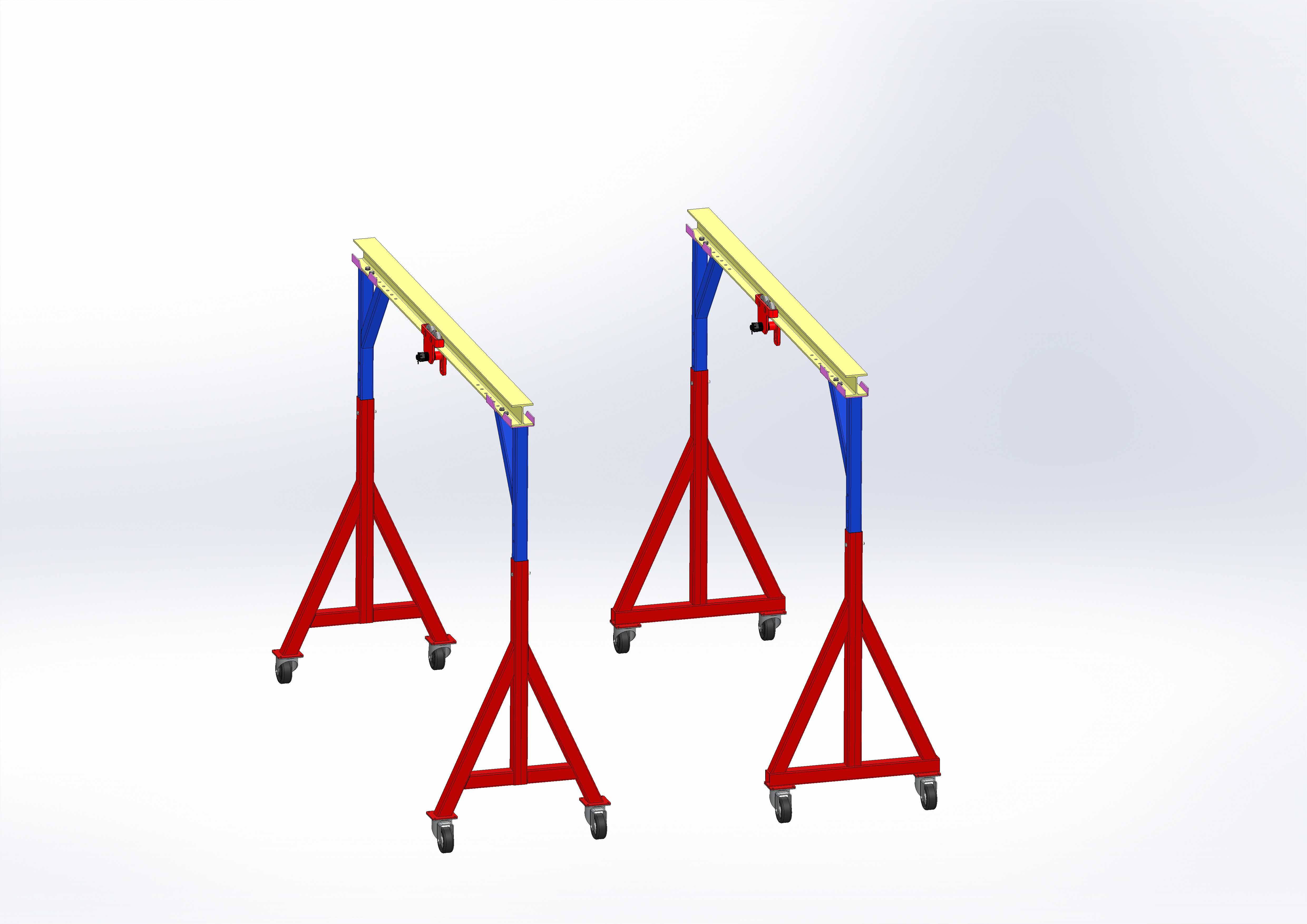

这款移动式龙门起重设备主要面向小型机加工车间、设备维修工位、仓储零散物料转运、轻型模具换装等场景设计，解决固定起重设备覆盖范围有限、大型行车无法适配狭窄作业区域的痛点，可灵活在平整硬化地面移动，完成小吨位重物的垂直起吊与短距离水平转运作业，无需预埋轨道或固定安装，能快速部署到不同作业点位，适配多工位临时起重需求。设备整体采用分体组合式结构，支撑立柱搭配三角稳定底架，底架下端配置万向脚轮，单组支架即可独立稳定站立，两组支架配合主梁即可组成完整起重工位，也可根据作业需求调整两组支架的间距，适配不同长度的吊运作业场景。支撑段采用分级可调设计，可在2米至2.5米区间内调整作业高度，主梁跨度可在2米至3米区间灵活调整，额定承载负载约2100kg，可覆盖绝大多数小型工件、工装夹具、轻型设备部件的吊运需求，工字钢主梁采用5*5规格标准型材，具备足够的抗弯抗扭强度，可适配手拉葫芦、小型电动葫芦等常规吊具挂载，吊具可沿主梁长度方向滑动，覆盖主梁下方整个作业区间。设计过程中重点考量了设备的移动灵活性与结构稳定性的平衡，三角底架采用斜撑加强结构，将立柱承载的垂直载荷均匀分散到底架四个脚轮点位，避免局部应力集中导致的结构变形，同时底架支腿外伸尺寸经过优化，在保证最小通行宽度的前提下最大化支撑跨距，避免起吊过程中出现侧翻风险。可调部位采用销孔定位配合锁紧结构，调整到位后可快速锁止，避免作业过程中出现高度滑移，脚轮配置锁止机构，到达作业点位后可锁定滚轮，保证起吊过程中设备整体无位移。设备整体外形紧凑，收拢状态下可通过常规车间通道、普通门洞，无需拆解即可在不同车间、不同厂区之间转运，安装过程无需大型辅助设备，两名操作人员即可完成组装、高度与跨度调整作业，作业边界可根据实际需求灵活适配，无需预留固定安装空间，特别适合作业点位分散、起重需求不固定的小型生产单位使用，也可作为固定起重设备的补充，完成边角区域、设备间隙内的零散吊运作业，降低重型起重设备的无效使用频次，提升车间整体作业效率。
