老式小型内燃动力装置结构三维数模

　　这套三维数模完整还原了小型压燃式内燃动力装置的全部装配细节，建模过程中严格遵循小型航模动力、便携作业设备动力单元的实际装配逻辑，所有配合面的公差预留、紧固件的选型排布都完全贴合实际生产装配要求。从实际应用场景来看，这类小排量内燃动力单元常被用于小型航模、便携作业工具、微型实验动力台架等场景，对动力单元的自重、输出稳定性、安装适配性都有极高要求，数模中对每一处安装接口的尺寸、连接方式都做了1:1还原，能够直接用于后续的安装适配校核、动力匹配仿真工作。

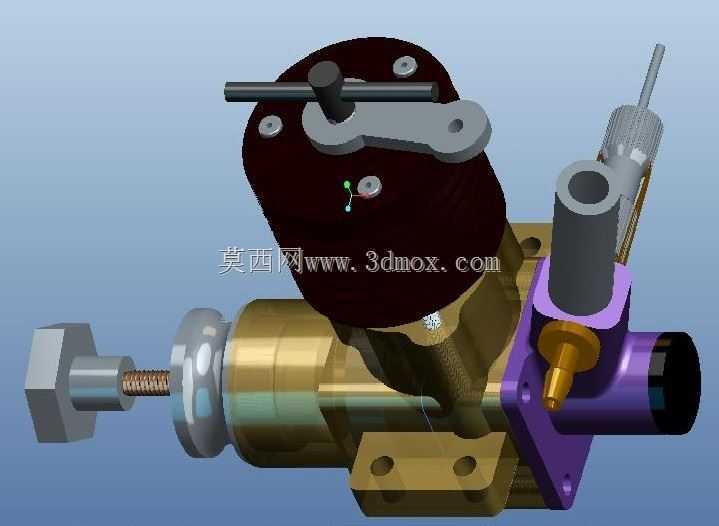

　　从功能特性来看，该动力装置采用侧置进排气结构，缸体部分采用散热鳍片一体化设计，数模中完整还原了缸头的散热结构、摇臂控制机构、喷油组件的安装位，曲轴输出端采用标准六角连接接口，能够直接适配不同规格的联轴器、螺旋桨连接座或者作业端传动件。供油调节组件布置在缸体侧方紫色安装座上，调节旋钮的操作空间预留充足，实际装配后不会出现调节工具干涉的问题，这一点在小型动力单元设计中十分关键，很多同类型动力装置常因为调节件布置不合理，导致实际使用中怠速、油量调节操作困难。

　　设计思路上，这套数模优先考虑了装配工艺性，所有零部件的拆分逻辑完全符合实际机加工、装配的流程：缸体与曲轴箱采用分体式设计，通过底部四个安装孔实现紧固连接，安装孔的沉头深度、螺栓过孔尺寸都做了精准还原，装配时不会出现螺栓干涉、结合面压合不严密的问题。曲轴输出端的支撑轴承位、密封件安装槽都在数模中做了明确体现，后续如果要做工程图导出、生产工艺拆解，能够直接提取对应尺寸，不需要二次修正结构。侧置的安装支架采用L型折弯结构，三个安装孔的位置排布兼顾了不同安装基面的适配需求，不管是平面安装还是架体侧装，都能找到对应的紧固点位，不需要额外加工转接件。

　　外形尺寸与安装边界方面，整套动力单元的轴向总长度从输出端六角头到尾部调节杆末端控制在合理区间，缸体最大外径、顶部摇臂机构的最高点都做了明确的尺寸标注，安装时的最小安全间隙、运动部件的运动包络都在数模中做了完整呈现：顶部的摇臂在工作过程中的摆动范围不会超出缸体外缘的垂直投影区域，侧方的油量调节部件在全行程调节过程中也不会与安装基面、周边连接件产生干涉。输出轴的中心高与底部安装面的距离严格匹配小型动力设备的通用安装尺寸，能够直接替换同规格的其他小型动力单元，不需要调整安装机架的孔位。

　　从结构细节来看，数模中对密封面的处理、紧固件的排布都做了写实还原：缸头与缸体的结合面采用平面密封结构，周边的紧固螺栓均匀排布，保证压紧力均匀分布，避免工作过程中出现漏气、泄压的问题。曲轴端的密封组件采用阶梯式安装槽，能够适配标准规格的骨架油封，保证长期运转过程中的润滑油密封性能。喷油组件的安装位采用锥面密封结构，与高压油路连接时不需要额外添加密封件就能实现可靠密封，这一点完全贴合小型内燃机的实际密封设计逻辑。整套数模的所有零部件都做了装配约束，能够直接用于运动仿真，验证摇臂动作、曲轴转动过程中的干涉情况，也能直接导出爆炸图用于装配指导、维修手册的制作，对于从事小型动力设备设计、航模动力改装的结构工程师来说，能够直接作为设计参考，减少基础结构建模的重复工作量，也能通过拆解这套成熟结构的设计逻辑，优化自研动力单元的结构布局、安装适配性。
