手动杠杆式坚果破壳器三维结构设计

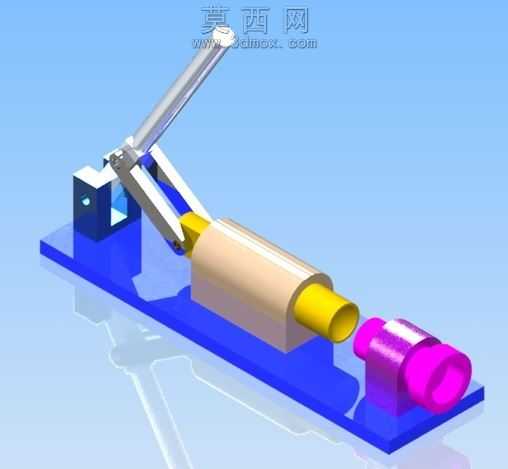

本作品为手动杠杆式坚果破壳器的三维建模设计，整体采用模块化的结构布局，通过三维建模软件完成全零件的参数化搭建与整机装配。建模过程中首先对底座进行基准定位，底座作为整机的承载基础，采用带安装定位槽的板式结构，为上方的杠杆支撑座、导向套筒、承料座提供统一的安装基准，保证各部件的同轴度与位置精度。杠杆施力组件采用双连杆铰接结构，长手柄通过铰接轴与支撑座连接，中部铰接传动连杆将手动力矩传递至挤压推杆，通过杠杆力臂的放大作用，将人手施加的较小握力转化为推杆端的较大挤压力，满足坚果破壳所需的压力要求。导向套筒部分采用台阶式圆柱结构，内壁与挤压推杆做间隙配合设计，为推杆的直线往复运动提供精准导向，避免施力过程中推杆出现偏摆卡顿，套筒外表面做哑光质感的材质处理，模拟工程塑料的触感与视觉效果。挤压推杆前端设置适配坚果外形的弧形挤压头，与对侧的承料座配合形成容纳坚果的型腔，承料座采用醒目的洋红色材质区分，内部做防滑纹理设计，防止破壳过程中坚果滑脱。整机渲染阶段采用浅蓝色渐变背景突出主体结构，不同功能部件采用差异化的材质配色：底座与支撑座采用深蓝色硬质塑料材质，金属铰接轴、手柄杆采用抛光金属材质还原金属光泽，推杆套筒采用米黄色工程塑料材质，通过材质的区分清晰展现各部件的功能边界与装配关系。设计过程中重点验证了杠杆机构的运动行程，确保推杆的运动距离能够覆盖不同尺寸坚果的破壳挤压需求，同时对铰接处的转动配合做了间隙优化，避免运动干涉，整体结构简单紧凑，无冗余零件，通过简易的建模逻辑完整还原了手动破壳工具的工作原理与结构细节，直观展现了杠杆增力机构在手动工具中的实际应用方式。
