剪叉式电动液压升降作业平台结构

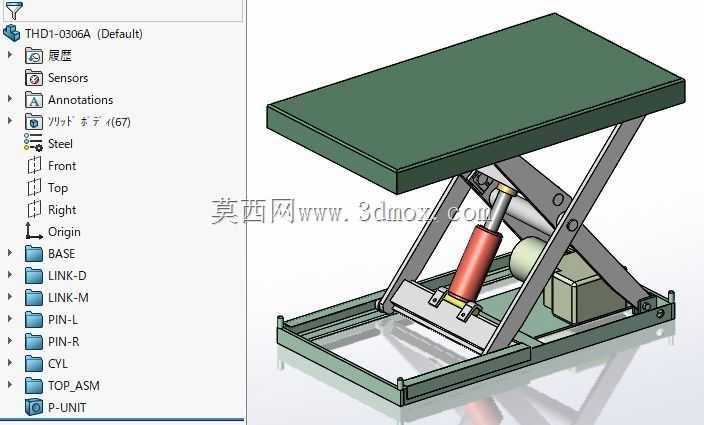

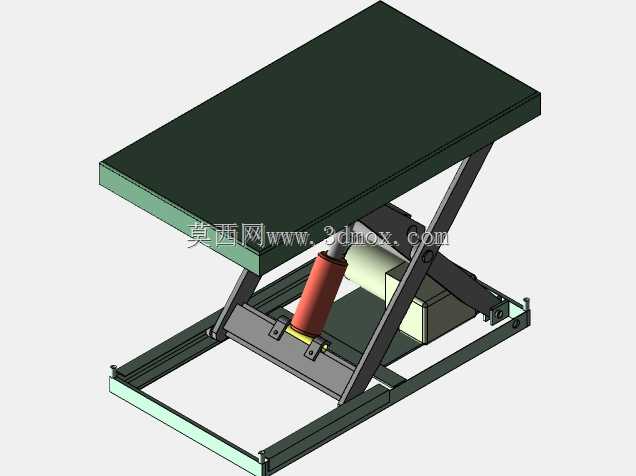

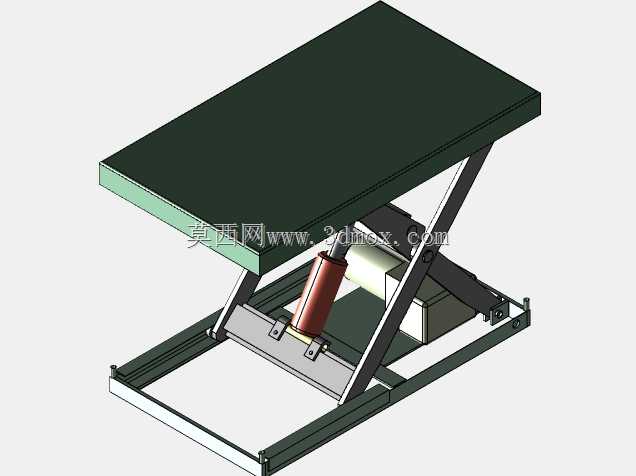

　　这款剪叉式电动升降结构，在轻工装配、仓储物料周转、实验室工装定位场景中适配性极强，日常产线边的小件物料举升、工装夹具的高度适配、检测工位的工件位置调整都能用到，相比固定式作业台，它能覆盖150mm到600mm的高度调节区间，不用额外垫装不同高度的方箱或者垫块，能减少工位辅助工装的储备量，也能避免垫装带来的台面晃动、定位偏移问题。从结构设计逻辑来看，它采用单组交叉剪叉臂作为承重支撑结构，剪叉臂的铰接点做了等距排布，保证升降过程中台面始终保持水平状态，不会出现侧倾偏移；驱动端搭配电动液压推杆作为动力输出，相比纯丝杠驱动的升降结构，液压驱动的承载抗冲击性更好，面对工位上偶尔出现的偏载、瞬时冲击载荷，不会出现丝杠卡滞、螺纹磨损过快的问题，

　　300KG的额定升力足够覆盖绝大多数轻型工位的举升需求，0.55KW的驱动功率也能适配常规车间的220V交流供电回路，不用单独布设高压供电线路，现场部署的门槛更低。底座框架采用矩形型钢拼焊成型，底部预留了地脚安装孔位，现场部署时可以直接通过膨胀螺栓固定在混凝土地面，也可以根据需求加装脚轮做成移动式工位平台，底座内部预留了液压泵站、控制模块的安装空间，所有动力元件都内嵌在底座框架内，不会突出到设备轮廓外，避免现场作业时人员磕碰、物料剐蹭损坏动力部件。台面采用平板式结构，表面没有额外的凸起结构，用户可以根据自身工位需求在台面上加装工装夹具、定位挡板、输送辊道等附件，台面的长宽尺寸为600mm×1050mm，足够放置常规的工装板、

　　周转箱或者小型待加工工件，台面边缘做了折边加强处理，长期承受偏载时不会出现台面变形、下凹的问题。剪叉臂与底座、台面的连接端都采用自润滑轴承铰接，日常维护时不需要频繁加注润滑脂，也能减少铰接点的磨损间隙，避免升降过程中出现台面晃动、异响的问题；液压推杆的两端分别铰接在底座框架和中部剪叉臂的铰接座上，推杆伸缩时带动剪叉臂绕铰接点转动，实现台面的平稳升降，推杆自带自锁特性，当升降到指定高度后，即使液压回路出现轻微泄压，也能保证台面不会出现意外下滑，保障工位作业的安全。在安装边界上，设备完全收拢时的最低高度为150mm，不会占用过多的垂直空间，即使是在层高较低的车间、实验室内部署，也不会出现顶部空间不足的问题；

　　完全升起时的最大高度为600mm，刚好匹配操作人员站立作业的舒适高度区间，不用长期弯腰或者抬手作业，能降低长期作业的疲劳感。设计过程中对剪叉臂的受力做了针对性优化，臂体采用钢板折弯成型，在保证结构强度的前提下尽可能降低自身重量，减少驱动端的负载损耗；所有铰接点的销轴都做了淬火处理，表面硬度足够应对长期往复转动的磨损，延长设备的整体使用寿命。控制模块可以根据需求选配点动控制、脚踏控制或者高度定位控制，适配不同的作业操作习惯，比如装配工位可以选配脚踏开关，操作人员双手可以持续处理工件，不用腾出手操作控制按钮，提升作业效率；检测工位可以选配高度定位功能，提前预设常用的几个作业高度，一键就能调整到指定位置，不用反复点动调整高度。整体结构没有多余的外露管线，所有液压管路、控制线路都沿着剪叉臂和底座框架排布，通过线卡固定，不会在升降过程中出现管线拉扯、勾挂的问题，现场使用的安全性更高。
