轻量化镂空桁架式机械承力臂结构

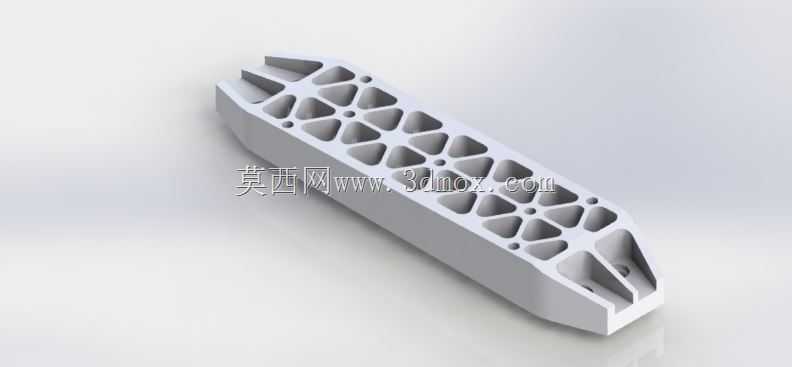

　　这款长条形镂空桁架承力构件，在结构方案敲定初期就没有沿用传统实心铣削臂体的设计思路，项目对接的是小型数控加工实训工位的CAM编程练习需求，同时也可直接适配轻型自动化输送线、桌面级分拣设备的直线承力连杆场景。拿到初始需求时，首先明确的边界约束是构件总长控制在十米级等比例缩放后的实训尺寸区间，整体截面采用窄长六边形收腰造型，两端做斜切收口处理，所有外轮廓棱边预留0.5mm的倒角余量，既避免加工后锐边划手，也能在装配对位时起到导向作用。

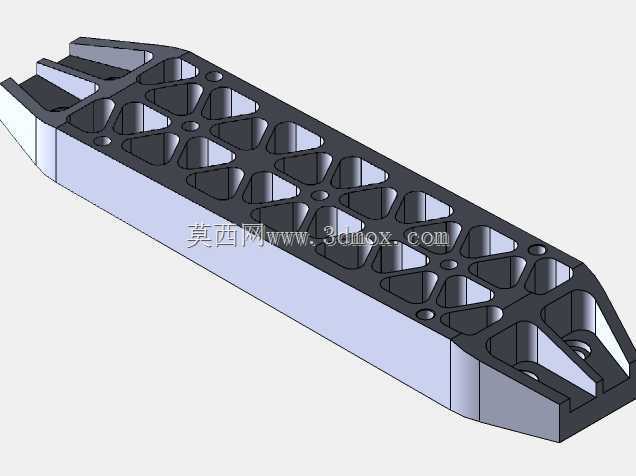

　　从受力逻辑来看，这类臂体在实际设备运行中主要承受两端铰接点的拉压交变载荷，中段几乎没有额外的垂向挂载，因此完全不需要保留实心基体的冗余材料。设计时先沿着臂体长度方向排布主承力纵梁，上下两条主纵梁贯通整个构件长度，再在两侧立面交错布置三角形镂空格栅，每一个镂空单元都采用等边三角形拓扑结构，三角形的三个顶点分别搭接在上下纵梁和横向加强筋上，这种布局的好处是把原本实心块体的弯曲载荷，全部转化为格栅筋条的轴向拉压载荷，材料利用率远高于实心结构。镂空筋条的厚度统一设置为8mm，相邻镂空孔的中心间距控制在60mm，既不会因为筋条过密导致整体重量超标，也不会因为筋条间距过大出现局部失稳变形。

　　两端的安装接口区域特意做了局部加厚处理，没有和中段格栅采用同等壁厚，两端各预留了四个同轴安装通孔，孔位沿着臂体中心线对称分布，孔边做了沉台凸台结构，装配时螺栓头部可以完全沉入凸台内部，不会突出臂体表面干涉周边走线或者其他运动部件。两端斜切面上还额外加了两条斜向加强筋，直接把安装孔位的受力传导到主纵梁上，避免铰接点受冲击时出现端部开裂的问题。

　　建模过程中先绘制整体外轮廓的拉伸基体，之后按照载荷分布曲线在草图里阵列三角形镂空轮廓，使用拉伸切除命令一次性贯通两侧立面，切除完成后对所有筋条交接位置做圆角过渡，圆角半径统一为3mm，消除应力集中点。后续做CAM编程练习时，这个构件的加工工艺路径非常典型：首先选用整块6061铝合金方料做粗加工，开粗留2mm单边余量，之后采用曲面精加工刀路走完外轮廓，再用小直径立铣刀逐一切割镂空格栅，最后用倒角刀完成所有棱边的倒角处理。整个加工过程中需要特别注意薄壁筋条的让刀问题，编程时要在镂空区域预留工艺加强筋，待全部精加工完成后再二次切除工艺支撑，避免加工过程中筋条震颤导致尺寸超差。

　　放到实际工业场景里，同结构的放大版本可以用作轻型桁架机械手的从动臂、AGV小车的侧边承力梁，或者小型检测设备的直线运动导轨安装基座。镂空结构除了减重之外，还能让设备运行时的线缆、气管直接从格栅空隙中穿过，不需要额外在臂体表面安装走线槽，整体外观更整洁，也减少了外挂零件的装配工作量。构件的安装边界非常宽松，两端安装孔的孔距公差控制在0.1mm以内，和标准铰接支座、直线轴承座的通用安装孔位完全匹配，不需要二次打孔改造。针对实训场景，这个模型涵盖了草图阵列、拉伸切除、圆角处理、薄壁结构工艺规划等多个常用建模与加工知识点，编程人员可以在这个模型上练习不同刀具的进给参数匹配、薄壁件装夹方案优化，也可以通过有限元仿真对比不同筋条厚度下的构件变形量，直观理解拓扑轻量化设计的实际效果。
