泰坦9米CAM练习异形机械支座

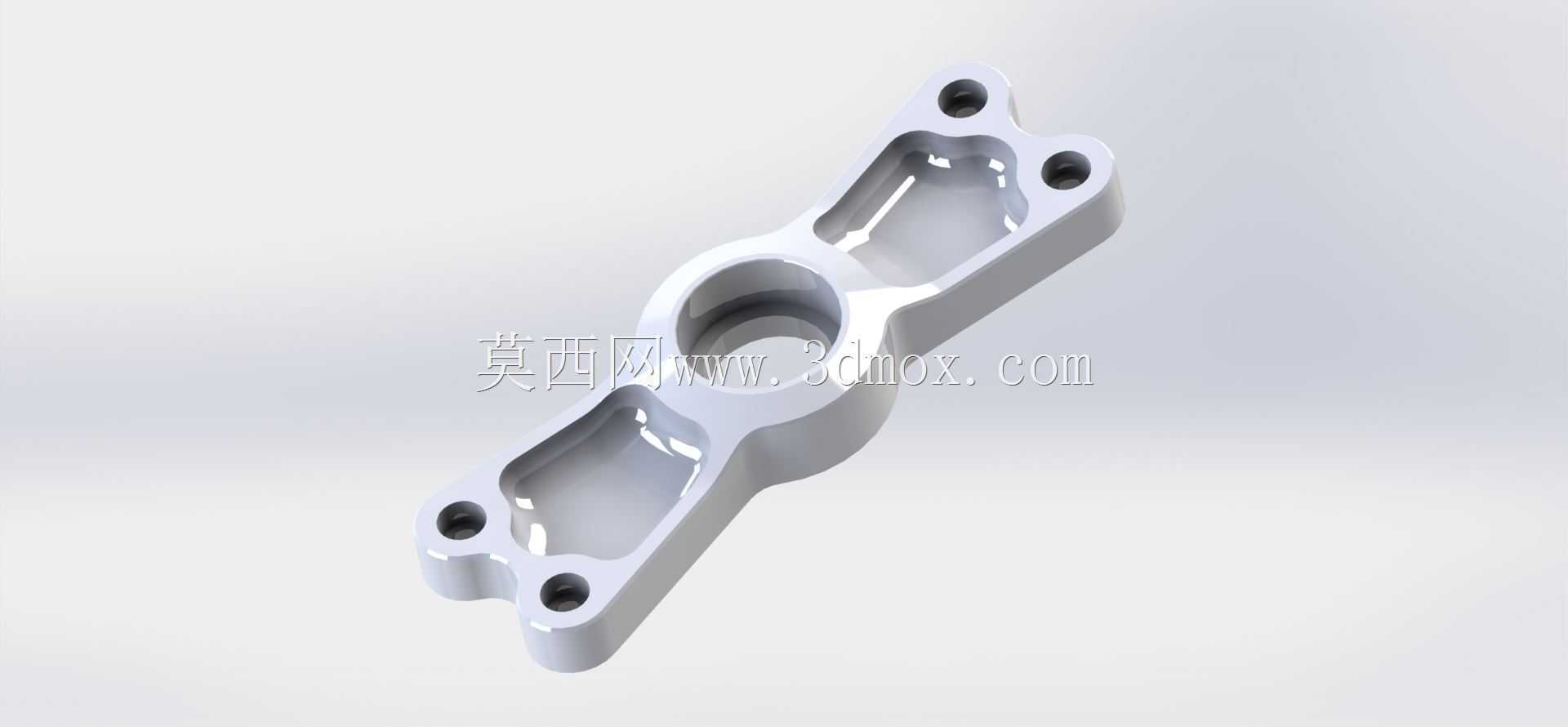

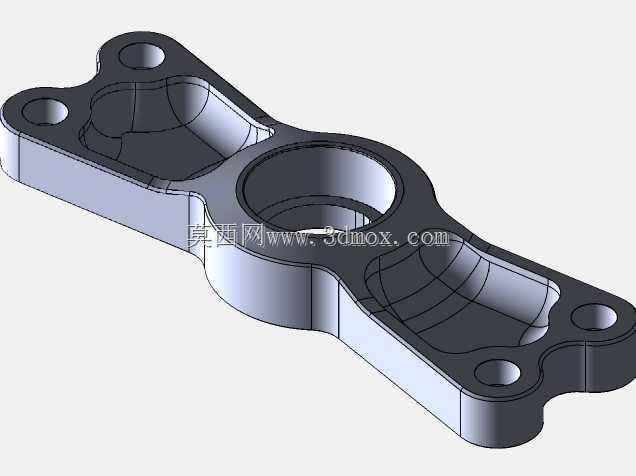

　　这款异形支座类零件是面向数控加工实操训练打造的典型复杂结构件，整体采用长条形对称式布局，主体沿长度方向延伸，中部设置大直径贯通圆孔，两端对称分布带安装孔的凸耳结构，零件上下两侧设计有内凹的型腔减重区域，型腔边缘做了顺滑的圆角过渡，整体轮廓融合了平面、曲面、孔系、薄壁、凸台等多种加工特征，几乎覆盖三轴数控铣削加工中常见的工艺场景。

　　从实际加工训练的角度来看，这类零件的结构设计完全贴合车间真实非标支座的加工逻辑：中部的大圆孔可作为主轴避让、轴承预装或者销轴穿接的配合位，孔壁预留的加工余量可以用来练习精镗、铣圆等高精度孔加工工序；两端的四个小孔为安装固定孔，孔位分布在两端凸耳的端面，凸耳处做了局部加厚处理，避免锁紧紧固件时出现应力开裂，孔位之间的位置度公差可以用来训练工装找正、坐标系分中以及多工位加工的精度控制能力。零件两侧的内凹型腔并非简单的挖槽结构，型腔侧壁带有连续的变曲率曲面，槽底与侧壁之间采用大圆角顺滑衔接，既可以练习曲面粗加工的开粗策略、二次开粗的残料清理，也能训练精加工时的刀路排布、进给参数匹配，避免加工过程中出现弹刀、过切或者表面刀纹不均的问题。

　　在安装边界层面，零件整体为一体化铣削成型结构，底部为平整的安装基准面，可直接吸附在加工中心真空吸盘上，或者通过平口钳夹持两端凸耳完成装夹，不需要设计复杂的专用工装；零件的整体厚度均匀，最薄的型腔侧壁位置也保留了足够的刚性，既能够模拟薄壁零件加工的让刀控制要点，又不会因为刚性过差导致训练过程中频繁出现零件报废，适配从入门到进阶的CAM编程学习节奏。

　　这类零件的应用场景并不局限于教学训练，其结构逻辑和自动化生产线里的连杆支座、设备连接摆臂、检测工装的承载支架高度同源：中部大孔用于铰接旋转轴，两端孔位用于锁附连接其他功能组件，内凹型腔在保证整体结构强度的前提下大幅降低零件自重，减少设备运动过程中的惯性负载。在进行三维结构设计时，所有外轮廓的尖角都做了倒圆处理，既避免热处理以及加工过程中出现应力集中，也能让刀具在切削转角位置保持平稳的载荷变化，不需要频繁降速迁就尖角切削。建模过程中需要重点把控多个特征的装配关联：中部孔的同轴度、两端安装孔的孔距公差、型腔曲面与外轮廓的相切连续性，这些参数都会直接影响后续加工刀路的生成质量，编程时可以针对不同特征切换不同的加工策略——平面区域使用面铣快速抬升加工效率，曲面区域使用等高精加工或者流线加工保证表面光洁度，孔系位置使用钻削循环完成点位加工，完整覆盖产品从三维建模、工艺规划、刀路生成到机床实操的全流程训练要点。
