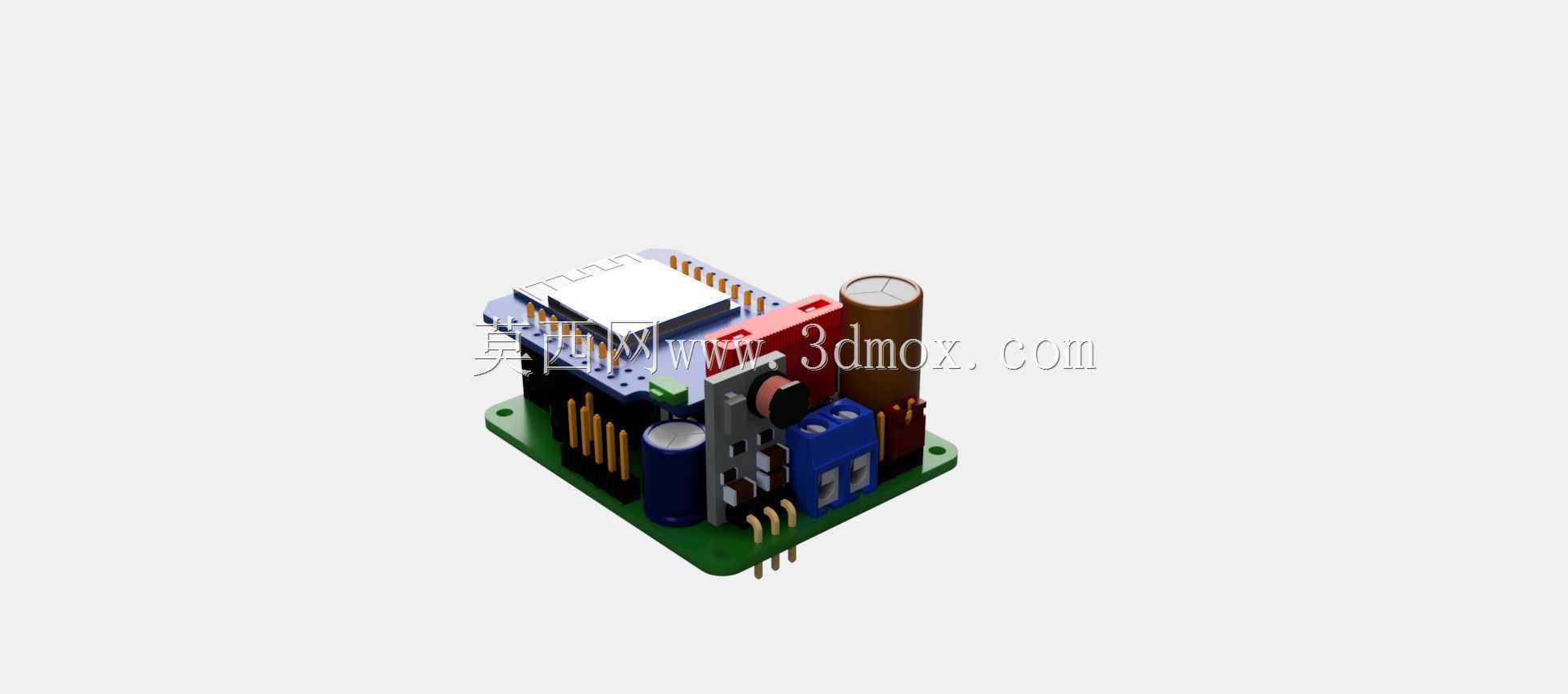

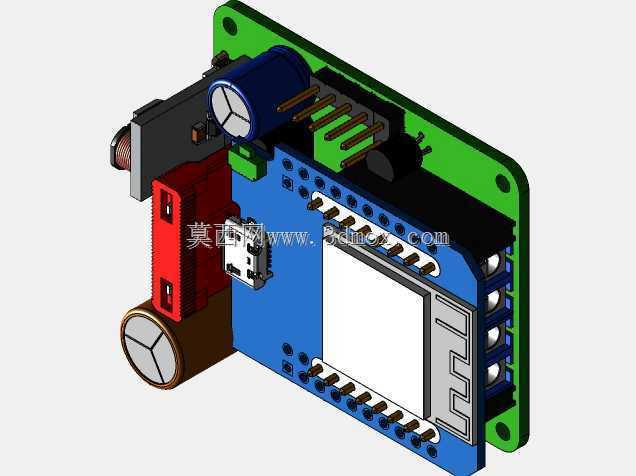

Quined Dig Uno V2.6控制板结构设计

　　这款控制板的三维结构设计，核心围绕嵌入式开发场景的实际装配需求展开，在做结构建模的时候，首先要考虑的就是板载元件的干涉问题，毕竟这类叠层安装的控制板，排针的高度、电容的突出尺寸、接口的伸出长度，任何一个尺寸偏差都会导致实际装配时出现卡滞、元件挤压损坏的问题。从实际应用场景来看，这类控制板常被用于小型嵌入式项目、传感器数据采集节点、简易自动化控制终端的搭建，很多创客和嵌入式工程师在做原型验证的时候，会优先选用这类成熟的控制板方案，省去自己画板打样的周期，直接搭配扩展模块就能快速搭建测试平台。

　　做结构设计的时候，首先要梳理所有板载元件的安装边界：板基采用标准的Uno板型轮廓，四个角预留了M3规格的安装孔位，孔位的边距严格匹配通用安装支架的尺寸，不管是装在亚克力外壳里，还是固定在设备的钣金安装面上，都能直接适配通用的固定孔距，不需要额外做转接板。板上的电解电容是高度最高的元件之一，建模的时候特意核对了电容的实际直径和引脚间距，确保电容本体和旁边的电源接口、排针之间预留了至少1mm的安全间隙，避免焊接的时候电容歪斜碰到相邻元件造成短路。板载的USB接口伸出板边的尺寸控制在12mm，刚好能匹配常规的USB公头插拔深度，不会因为接口伸出太短导致插头插不到位，也不会因为伸出太长在外壳开孔时需要预留过大的缺口影响外观。

　　排针的布局是这类控制板结构设计的重点，两侧的排针采用标准的2.54mm间距，排针的高度选用了常规的11mm塑高规格，既保证叠插扩展板的时候有足够的插拔空间，也不会因为排针过高导致整体结构重心偏上，在设备振动环境下出现接触不良的问题。板上的功率元件比如稳压芯片，建模的时候预留了散热片的安装空间，在芯片的上方和周边没有布置过高的元件，后续如果需要加装小型散热片，不需要额外调整周边元件的位置，直接就能粘贴或者卡扣固定。电源输入接口的位置布置在板边的角落，接线的时候不会和其他信号线缠绕，接口的固定脚特意做了加强结构的建模，模拟实际焊接后接口的抗拉扯能力，避免接线的时候用力过大把接口从板上扯掉。

　　从设计思路上来说，这款控制板的结构完全服务于功能实现，没有做多余的造型设计，所有的元件布局都遵循信号流向的原则：电源输入接口在角落，经过滤波电容、稳压电路之后，再到主控芯片，最后引出信号排针，这样的布局不仅能减少信号干扰，在结构上也能让走线更短，板上的空间利用率更高。建模的时候特意还原了板上所有元件的实际外形，包括拨码开关的拨杆高度、LED灯珠的突出尺寸、按键的行程高度，这些细节在做外壳设计的时候非常关键，如果忽略了拨杆的高度，外壳上的开孔位置不对，就会导致拨码开关无法正常拨动；如果LED灯珠的位置和外壳导光孔对不齐，就会出现指示灯漏光或者看不到灯光的问题。

　　安装边界的处理上，板的整体厚度按照1.6mm的标准PCB厚度建模，所有元件的引脚长度都按照实际焊接后的伸出长度预留，在板的背面没有布置过高的元件，背面最高的元件就是贴片电阻电容，高度不超过0.8mm，所以板底距离安装面只需要预留1mm的间隙就能满足安全绝缘要求，不管是用铜柱固定还是直接贴装在绝缘垫片上，都不会出现背面元件被挤压的问题。板边的处理做了0.5mm的圆角，避免安装的时候板边的毛刺划伤操作人员，也能减少应力集中导致的PCB板开裂问题。

　　在实际选型使用的时候，工程师可以直接用这个三维模型做虚拟装配，提前验证控制板和设备内部其他结构的干涉情况，比如和旁边的继电器模块、接线端子、外壳内壁的距离是否足够，走线空间是否充足，不需要等实物买回来才发现尺寸不匹配，能大幅缩短原型开发的周期。模型里所有元件的位置都和实物1:1对应，包括丝印的位置虽然在结构建模里不需要完全还原，但元件的占位尺寸完全准确，不管是做装配仿真还是做外壳的结构设计，都能直接调用这个模型作为参考，不需要自己重新测量绘制板型和元件布局。
