PWM旋钮式LED调光控制器钣金结构

　　这类低压直流调光装置在展柜照明、房车舱内灯带、工业设备状态指示灯、小型自动化工位照明以及户外广告灯箱改造里十分常见，现场调试人员往往不需要复杂的总线协议，只靠一只旋转电位器就能把LED负载的亮度从全关平滑推到满功率输出，维护门槛很低。整机围绕12V到24V直流供电区间设计，持续通流能力按30A规划，适配多组并联的大功率LED灯带、灯条或模组，在恒压驱动回路里通过脉宽调制方式快速切换输出通断，靠改变占空比调节平均供电能量，调光过程中不会像串联电阻调压那样产生大量额外发热，能效表现更适合长时间运行的照明场景。

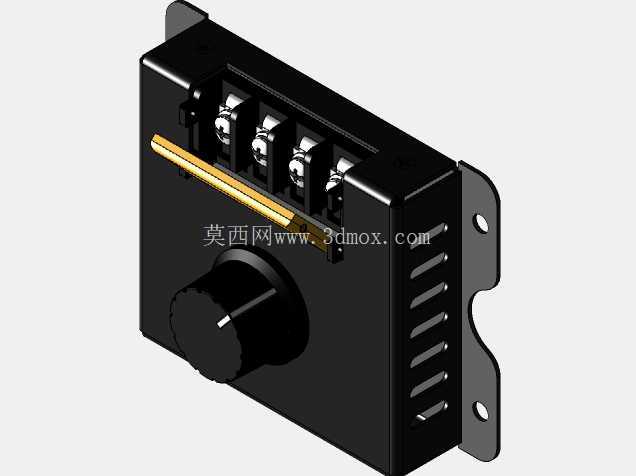

　　从结构拆解角度看，外壳主体采用薄金属钣金折弯成型，底板两侧伸出带安装孔的固定耳，孔位用于穿入螺钉将控制器锁附在设备内壁、配电箱导轨旁或钣金机架平面上；安装耳与底壳为一体展开料，折弯后形成低矮的盒体轮廓，既给内部印制板留出元器件高度空间，也让外壳能够承接一定的外力，避免电位器旋钮受侧向按压时直接损伤电路板。建模时先按钣金件思路绘制基础平板轮廓，再逐次生成折弯边、让位缺口、固定孔和端子避让区域，折弯半径、料厚和法兰边宽度都按常规薄板加工习惯设定，保证展开后轮廓能够直接对应激光切割与折弯工序。

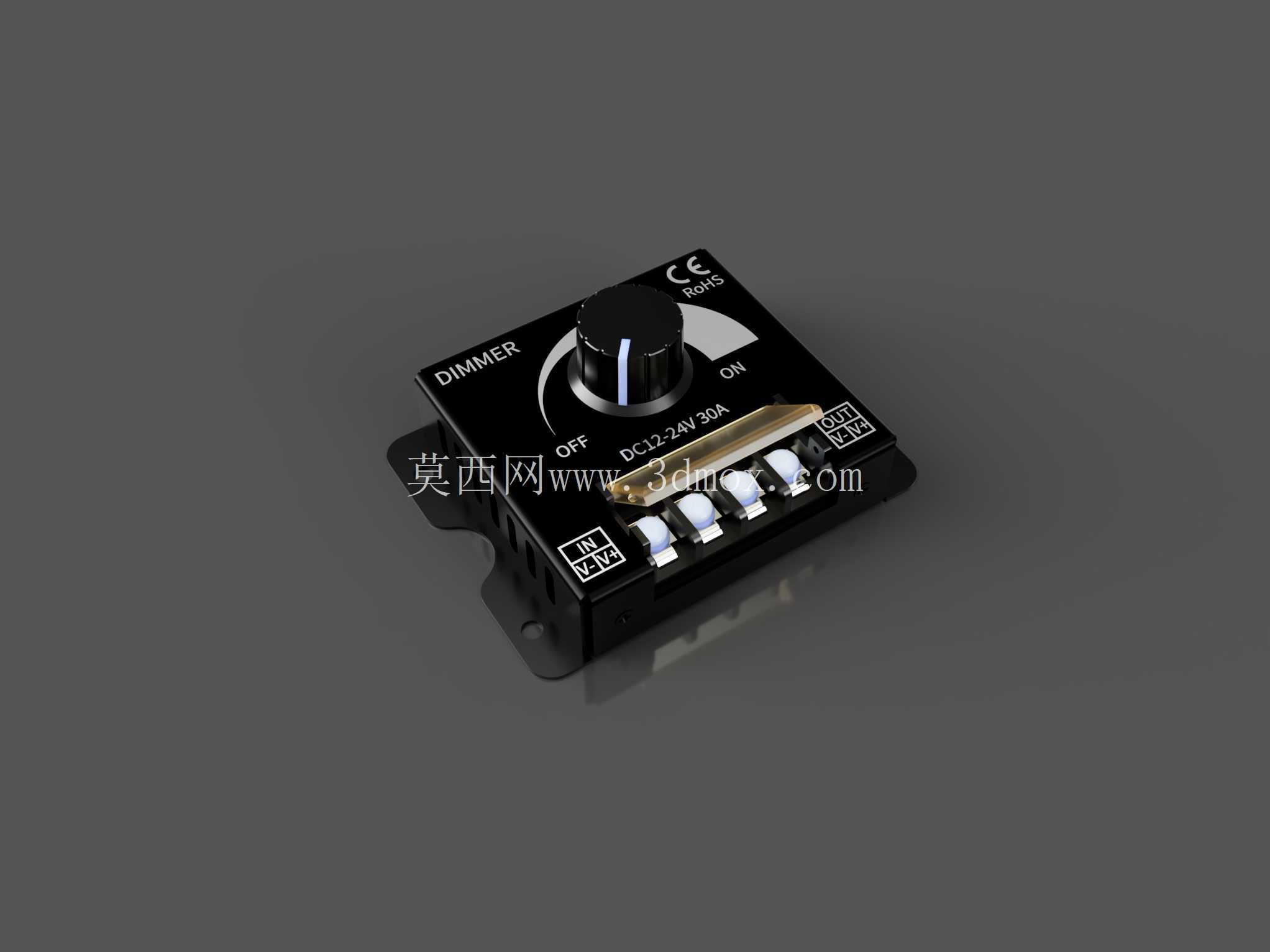

　　面板布局围绕单手操作展开：中央设置大尺寸旋转旋钮，旋钮周边丝印OFF、ON以及调光区间标识，操作人员凭手感即可判断当前开度；旋钮一侧标注DIMMER字样，另一侧保留CE等认证标识区域，面板边缘布置输入输出接线位。接线端采用按压式端子结构，IN端对应直流电源正负极，OUT端接LED负载，端子旁印有极性与电压电流标识，防止现场接反。端子开口在壳体上以矩形缺口形式预留，缺口位置与内部PCB端子座高度对齐，装配时导线从壳体侧方进入即可压接，不需要额外拆开整个盒体。

　　外形边界设计偏向紧凑扁平，底壳轮廓以矩形为基础，四角和安装耳处做圆角或局部收边，减少薄钢板锐边；整体高度主要由电位器轴、旋钮帽和端子高度决定，旋钮突出面板的尺寸满足戴手套操作时的旋转行程，又不会在狭小配电箱内占用过多垂直空间。安装耳上的通孔直径按常见自攻螺钉或机螺钉规格选取，孔中心到壳体边缘保留足够搭接距离，避免锁附时钣金边缘变形。若设备安装在振动较明显的移动车辆或机组旁，壳体还可借助金属底面对贴安装面，提高散热和抗振稳定性。

　　内部PCB以功率开关器件、脉宽调制控制电路、电位器采样回路和接线端子为核心，三维布局时需要让功率器件靠近壳体或预留散热路径，大电流走线区域与端子座保持短直连接，减少回路阻抗。电位器位于面板中央，轴伸穿过面板孔位后与旋钮配合，孔位周围保留同轴间隙，避免旋钮旋转时摩擦面板。壳体侧壁并非完全封闭，而是在端子区域形成开放或半开放接口，兼顾接线效率与基础防护；面板上的字符区域可作为贴图或丝印特征处理，用于校核标识与旋钮、端子之间的相对位置。

　　在实际选型中，工程师会先确认LED负载总额定电流不超过控制器连续承载范围，再根据供电电压选择12V或24V系统；多组灯带并联时，输入线径和端子压接质量与调光器本身同样关键，否则满亮度运行时线路压降会导致远端灯条偏色或闪烁。PWM调光频率避开人眼敏感的低频闪烁区间，使亮度变化在视觉上连续稳定，同时对音频、弱电信号的干扰也更容易控制。该结构模型把钣金外壳、旋钮、端子、PCB和安装特征完整表达出来，可用于照明控制柜布置、设备面板开孔校核、安装空间干涉检查以及小批量控制器外壳的结构参考。
