4545铝型材挤压铝配套通用连接构件

　　在工业铝型材框架搭建的各类应用场景里，45系列铝型材是目前自动化设备机架、设备防护围栏、物料周转架、检测仪器安装支架等场景中应用占比极高的型材规格，这类挤压铝型材的连接构件选型，直接决定了框架的装配效率、连接强度以及后期维护改造的便捷性，这款适配4545挤压铝型材的通用连接器，就是针对该规格型材的侧装连接需求开发的专用构件。

　　从实际设备装配的场景来看，很多铝型材框架在搭建时，会遇到型材垂直方向拼接、型材与功能组件侧装固定的需求，传统的角码连接需要在型材端面攻牙或者外置连接件，不仅外露的连接件影响框架整体外观，在一些有洁净要求的车间场景里，外露的连接件缝隙容易积灰，增加清洁维护的成本，而内置式的连接构件虽然外观整洁，但很多内置连接件需要在型材腔体内部预装螺母，对于已经裁切完成、甚至已经初步拼接的型材来说，后期加装调整的难度极大。这款通用连接器的设计思路，就是平衡连接强度、装配便捷性与外观整洁度的需求，采用侧装开孔的安装方式，不需要在型材预装阶段提前放置预埋螺母，哪怕是已经完成初步搭建的框架，也可以在需要加装连接件的位置现场开孔安装，大幅降低框架搭建的前期规划精度要求，也方便后期对框架进行功能改造。

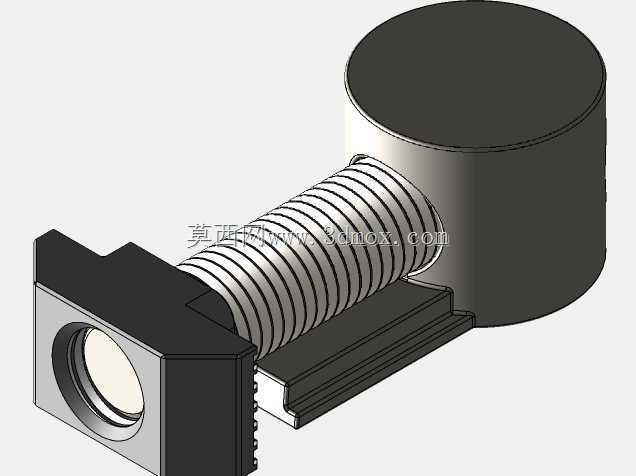

　　具体到安装边界的尺寸要求，这款连接器适配4545规格的挤压铝型材，安装时需要在型材的指定位置加工一个直径17毫米的安装孔，孔位的中心距离型材挤压边缘的距离为23毫米，孔的加工深度为22.5毫米，也就是刚好加工到型材腔体的一半位置，不会打穿型材的另一侧外壁，保证型材外壁的完整性。安装时将连接器的定位端插入加工好的安装孔内，再搭配M8×30毫米的带帽螺钉以及配套的M8锤形螺母完成锁紧，锤形螺母可以直接卡入铝型材的标准槽道内，不需要额外对槽道进行加工，螺钉从连接器的外侧锁紧后，会带动连接器的内部胀紧结构向外撑开，与安装孔的内壁紧密贴合，同时将锤形螺母牢牢拉紧在型材槽道内部，形成稳定的刚性连接。

　　从功能特性来看，这款连接器的连接强度可以满足大多数中小型铝型材框架的负载要求，不管是用来拼接两根垂直相交的4545铝型材，还是用来在型材侧面安装传感器安装板、小型气动元件支架、物料导槽等功能组件，都可以提供足够的连接刚性，不会因为设备运行的轻微振动出现连接松动的情况。连接器的主体结构采用与铝型材膨胀系数接近的金属材质加工，在车间环境温度变化的情况下，不会因为材质热胀冷缩量的差异导致连接位置出现应力集中，长期使用也不会出现连接件变形、连接间隙变大的问题。和传统的角码连接、内置弹片螺母连接相比，这款连接器的安装效率更高，单处连接的安装时间可以控制在1分钟以内，只需要使用普通的内六角扳手就可以完成锁紧操作，不需要特殊的安装工具，对于现场装配的工人来说上手门槛极低。

　　在实际的设备应用场景里，这款连接器可以用在自动化生产线的型材机架搭建中，用来固定型材之间的十字交叉连接位置，也可以用在实验室检测仪器的铝型材支架搭建中，满足仪器安装对支架平整度、连接稳定性的要求，甚至在一些民用的铝型材置物架、设备工作台的搭建中，这款连接器也可以替代传统的外露连接配件，让整体框架的外观更加简洁流畅。设计时还考虑到了安装容错率的问题，17毫米的安装孔允许有0.2毫米的加工误差，不会因为现场钻孔的轻微偏差导致连接器无法装入，23毫米的孔位边距也刚好适配4545型材的槽道位置，钻孔时不会破坏型材的槽道结构，保证锤形螺母可以顺利在槽道内滑动调整位置。连接器外露的端面做了平整化处理，安装完成后和型材外壁基本齐平，不会突出型材表面，避免在设备使用过程中剐蹭操作人员或者管线，也方便在型材外侧安装防护门板、亚克力挡板等外围配件，不会因为连接件突出导致外围配件无法贴合型材表面。
