适配LV-EZ1超声波测距模块的L型安装固定支架

　　在工业测距传感、小型AGV避障、智能仓储料位检测、自助设备人体感应这类场景里，超声波测距模块的安装精度直接决定了测距数据的可靠性，很多现场调试时出现的测距跳变、角度偏差问题，追根溯源都是安装支架的适配性不足导致的。这款L型结构的固定支架，就是专门针对Maxbotic SN-LV-EZ1型号超声波测距仪做的适配设计，完全贴合该型号模块的安装基准，从结构根源上避免了通用支架带来的安装间隙、角度偏移问题。

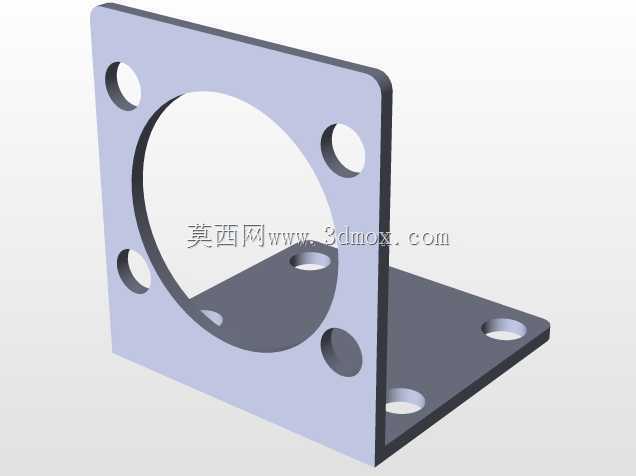

　　从结构设计逻辑来看，支架采用90度直角折弯的一体式板材结构，没有拼接焊缝或者额外的连接组件，整体刚性足够支撑模块在设备振动工况下的稳定性，不会因为设备运行的长期振动出现支架形变、模块移位的问题。垂直安装面的中心开设大尺寸圆形通孔，孔径完全匹配SN-LV-EZ1模块的超声换能器外径，安装后换能器端面可以完全探出支架平面，不会因为支架板材遮挡超声发射接收的锥角区域，保证声波传播路径无遮挡，这一点是很多通用支架容易忽略的细节——不少通用支架只做螺丝固定孔，没有预留换能器的避让空间，导致声波在支架板面形成反射杂波，直接干扰近距离测距的精度。垂直面围绕中心圆孔均匀分布四个安装沉孔，孔位完全对应模块本体的固定螺丝孔位，沉孔设计可以让螺丝安装后端面不突出支架平面，避免螺丝头突出刮擦周边线缆或者设备内壁，同时四个孔位的对称分布也能保证模块安装后的受力均匀，不会出现单侧锁紧导致的模块倾斜。

　　水平安装面作为和设备主体的连接基准，同样开设两个对称的长圆形安装孔，长孔设计预留了±3mm的安装位置调整余量，现场装配时可以根据实际布线或者周边部件的干涉情况微调模块的前后位置，不需要重新在设备机架上打孔，降低现场装配的改造成本。两个安装面的折弯处做了小半径的圆角过渡，避免直角折弯处的应力集中，同时也消除了锐边割手的安全隐患，板材厚度选用常规五金支架的通用厚度，既保证了结构强度，也不会过度增加整体重量，在小型移动机器人这类对负载重量敏感的场景里也能适用。

　　从安装边界尺寸来看，垂直安装面的外形尺寸刚好覆盖模块的安装基准面，不会额外占用过多的安装空间，对于安装空间局促的小型设备内部，比如自助终端的内壁、小型巡检机器人的外壳内侧，这种紧凑的外形尺寸可以很好地适配狭窄安装位。水平安装面的延伸长度经过测算，安装后模块的换能器端面和设备安装基准面的距离刚好避开设备外壳的边缘反射区，不会让设备自身的结构件进入超声检测的近场盲区，保证测距的有效范围从设计的最小检测距离开始就可以稳定输出数据。

　　实际应用中，这款支架可以直接替代现场手工弯折的自制安装件，很多工程师在项目调试初期习惯用铝板手工弯折做临时支架，往往存在角度不准、孔位偏差的问题，批量装配时一致性很差，这款标准化的支架可以保证每一台设备上的测距模块安装角度、探出长度完全一致，减少批量生产时的现场调试工时，也避免了不同设备之间因为安装差异导致的测距性能偏差。在物料检测的场景里，支架可以固定在料仓侧壁，让测距模块垂直对准料位表面，稳定检测物料的剩余高度；在移动机器人避障场景里，支架可以安装在机器人底盘的前端或者侧面，让换能器保持水平朝向，检测前方或者侧方的障碍物距离，L型的结构不需要额外增加转接件就可以实现水平朝向的安装，减少了装配的零件数量。

　　设计时也考虑了不同安装场景的兼容性，水平安装面的孔位间距适配市面上通用的铝型材安装槽距，既可以安装在钣金设备的内壁，也可以直接通过T型螺栓固定在工业铝型材搭建的设备框架上，不需要额外做转接板。整体结构没有复杂的曲面或者特殊工艺，常规的钣金冲压、折弯工艺就可以批量加工，加工成本低，适合批量项目使用，表面没有多余的凸起或者凹槽，不容易积灰，在粉尘较多的工业现场也能长期保持稳定，不会因为积灰落在支架上形成额外的声波反射干扰。
