四驱车型左后四片式钢板弹簧结构设计

　　在非承载式车身的四驱车型底盘布局中，后悬架的钢板弹簧承担着多重核心载荷传递作用，这套左后布置的四片式板簧结构，适配硬派越野车型的后桥承载需求，区别于常规两驱车型的板簧参数，针对四驱车型后桥差速器、半轴的布置空间做了专属的安装位避让设计。从实际装车场景来看，这类板簧多用于兼顾载货能力与非铺装路面通行能力的车型，日常行驶中需要同时传递垂直方向的载荷、车轮跳动时的纵向推力以及过弯、脱困时产生的横向力矩，因此片层之间的摩擦阻尼设计、卷耳的连接强度都是设计阶段需要反复校核的核心点。

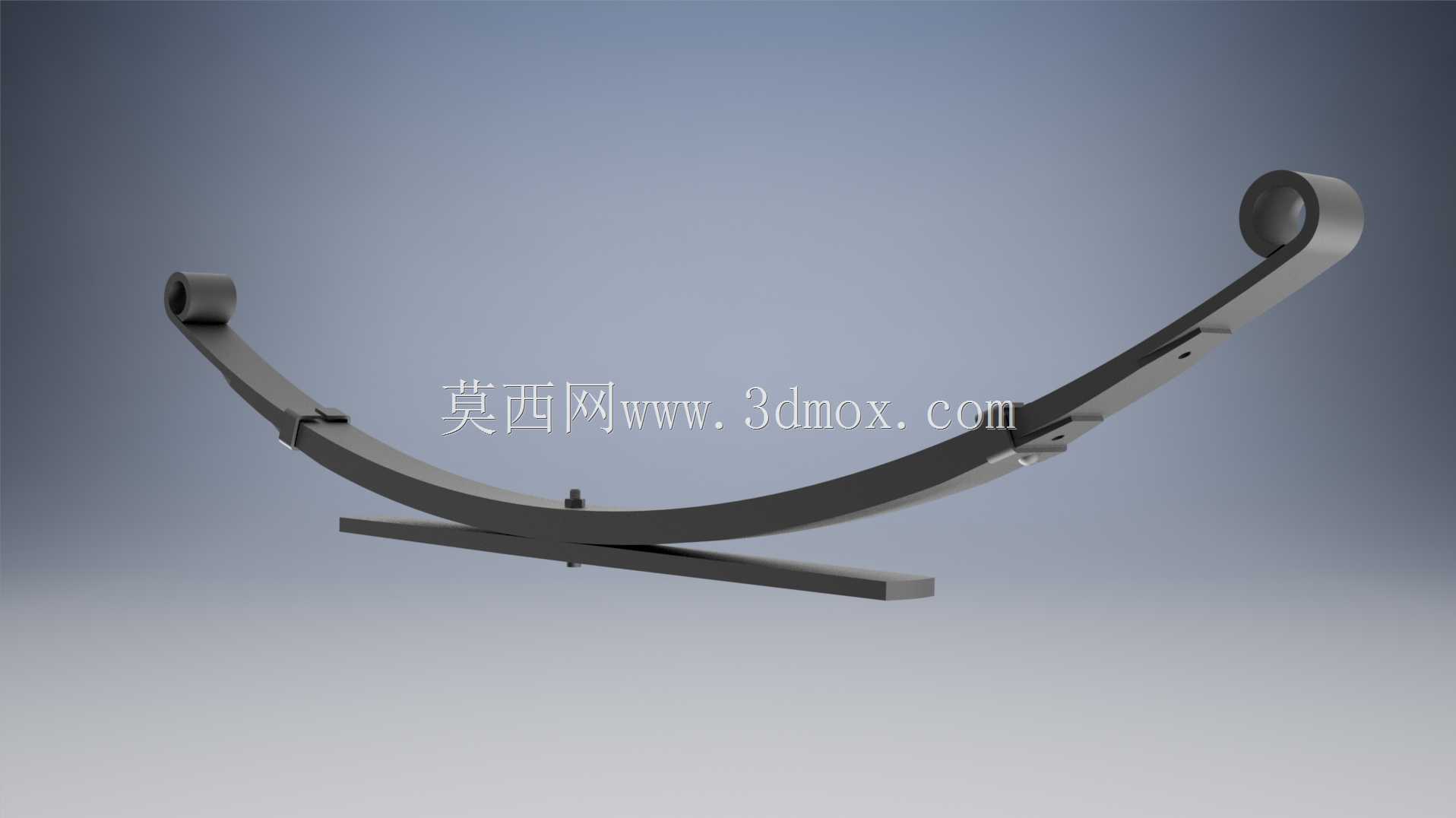

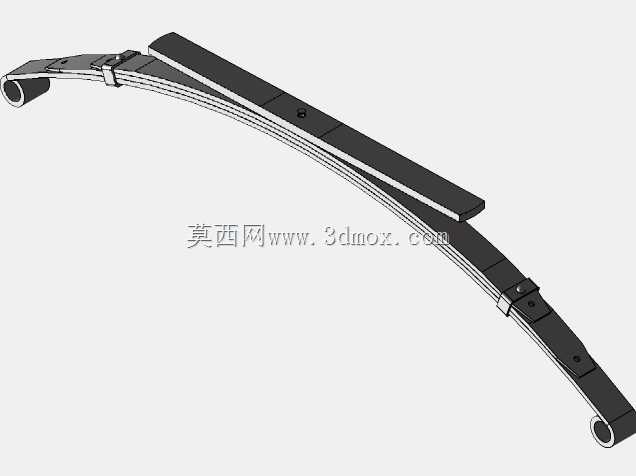

　　这套板簧采用主片卷耳+副片承托的叠层结构，主片两端的卷耳结构分别对应前吊耳和后吊耳的安装位，卷耳内部预留了衬套压装的空间，能够在车架与车桥之间形成柔性连接，过滤路面传递的细碎振动。四片钢板的长度从上到下依次递减，每片钢板的曲率都经过匹配设计，在空载状态下各片之间保持预设的预紧压力，避免片层之间出现异常窜动；当车辆承载重物或者经过颠簸路面时，各片钢板依次参与受力，通过片间的滑动摩擦形成阻尼效果，配合减震器快速衰减振动，避免车桥出现多余的弹跳。

　　设计过程中首先要确定的是板簧的弧高参数，这个参数直接决定了车辆的底盘离地间隙和后悬架的静挠度，四驱车型因为需要应对交叉轴、炮弹坑等非铺装路面工况，静挠度的取值会比城市载货车型稍大，保证足够的缓冲行程，避免极限压缩时板簧出现反弓失效。板簧的中心螺栓位置做了下沉设计，既能够精准定位各片钢板的相对位置，也避免中心螺栓头部突出刮碰车桥或者后桥壳体上的差速器部件，U型螺栓的安装座位置对应车桥的安装平面，两个安装面的平面度公差控制在0.2mm以内，保证安装后板簧与车桥完全贴合，避免局部应力集中导致的片层断裂。

　　从安装边界来看，主片前端卷耳的中心距、后端卷耳与吊耳连接后的活动行程都经过严格核算，当车轮上跳至极限位置时，板簧的最大弯曲应力控制在材料许用应力的75%以内，预留足够的安全冗余应对冲击载荷；车轮下跳至极限位置时，板簧各片之间不会出现分离脱开的情况，保证片层始终保持贴合传力的状态。板簧的宽度、每片的厚度参数匹配四驱车型的后轴轴荷，四片结构相比多片式板簧减少了片间摩擦的异响问题，同时相比单片渐变刚度板簧拥有更高的承载上限，能够兼顾空载时的乘坐舒适性和满载、越野时的承载可靠性。

　　在细节处理上，每片钢板的端部都做了压延倒角处理，避免片层端部出现应力集中导致的疲劳断裂，片与片之间的接触表面在装配时会涂抹润滑脂，减少长期使用后的片间磨损，同时降低摩擦产生的异响。主片卷耳的位置做了加强包耳设计，副片的端部包裹在主片卷耳的下方，当车辆承受过大的纵向冲击时，副片能够分担主片卷耳的受力，避免主片卷耳出现断裂失效的风险。这套板簧的安装点位置完全适配对应车型的后车架吊耳孔位，不需要额外修改安装支架即可直接替换装车，在维修替换场景中能够大幅降低装配难度，同时保证悬架的几何参数与原厂设计保持一致，避免出现四轮定位参数失准、轮胎异常磨损的问题。

　　实际使用中，这类板簧的刚度特性呈现非线性变化，小载荷下只有主片和第二片参与受力，刚度较低，能够过滤路面的小幅振动，提升铺装路面行驶的平顺性；当载荷增大或者遇到大的冲击时，第三、第四片依次接触参与受力，板簧整体刚度逐步提升，能够承受更大的冲击载荷，避免悬架被击穿。这种渐变刚度的特性非常适配四驱车型多场景的使用需求，不管是日常城市道路通勤、非铺装路面越野穿越还是后箱装载重物，都能提供合适的支撑性和缓冲效果。
