商用车悬架用抛物面钢板弹簧结构设计

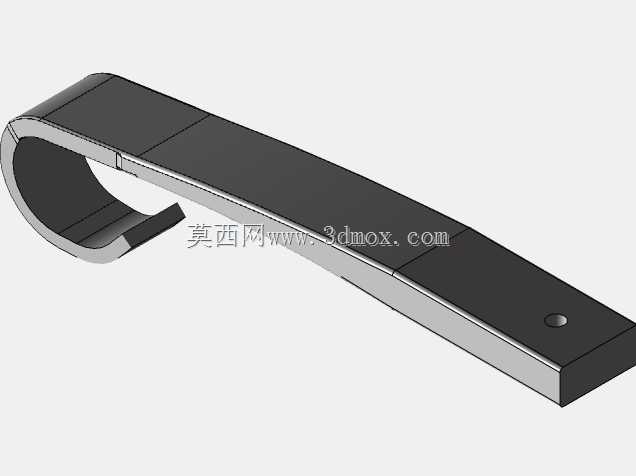

　　在商用车底盘悬架系统的弹性元件选型中，抛物面结构的钢板弹簧是兼顾承载能力与轻量化需求的核心部件，这类部件多用于重型半挂车、货运卡车的非独立悬架结构中，直接承担车架与车桥之间的力传递，同时缓冲路面颠簸带来的冲击载荷，避免刚性冲击直接传递至货厢与驾驶室，保障行驶过程中的平顺性与结构可靠性。不同于传统多片等截面钢板弹簧，抛物面变截面的设计逻辑是沿着钢板长度方向，根据弯矩分布规律调整截面厚度，在弯矩最大的卷耳与中心安装区域保留足够的截面厚度来承受峰值应力，向两端延伸的区域逐步减小截面厚度，在不降低整体承载能力的前提下，有效减少材料冗余，相比同承载级别的多片簧能够降低30%左右的自重，同时减少片间接触摩擦带来的磨损与异响问题，

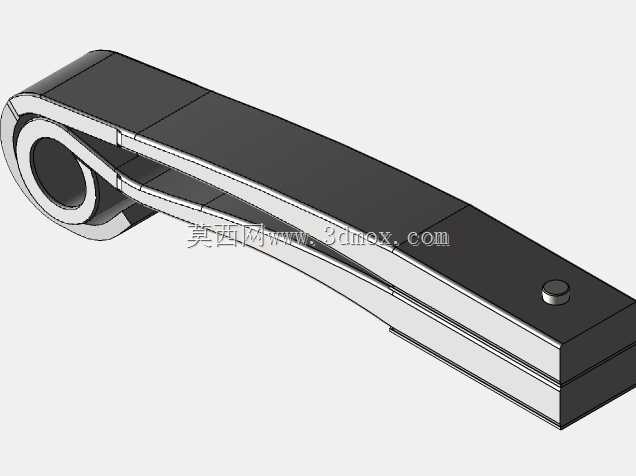

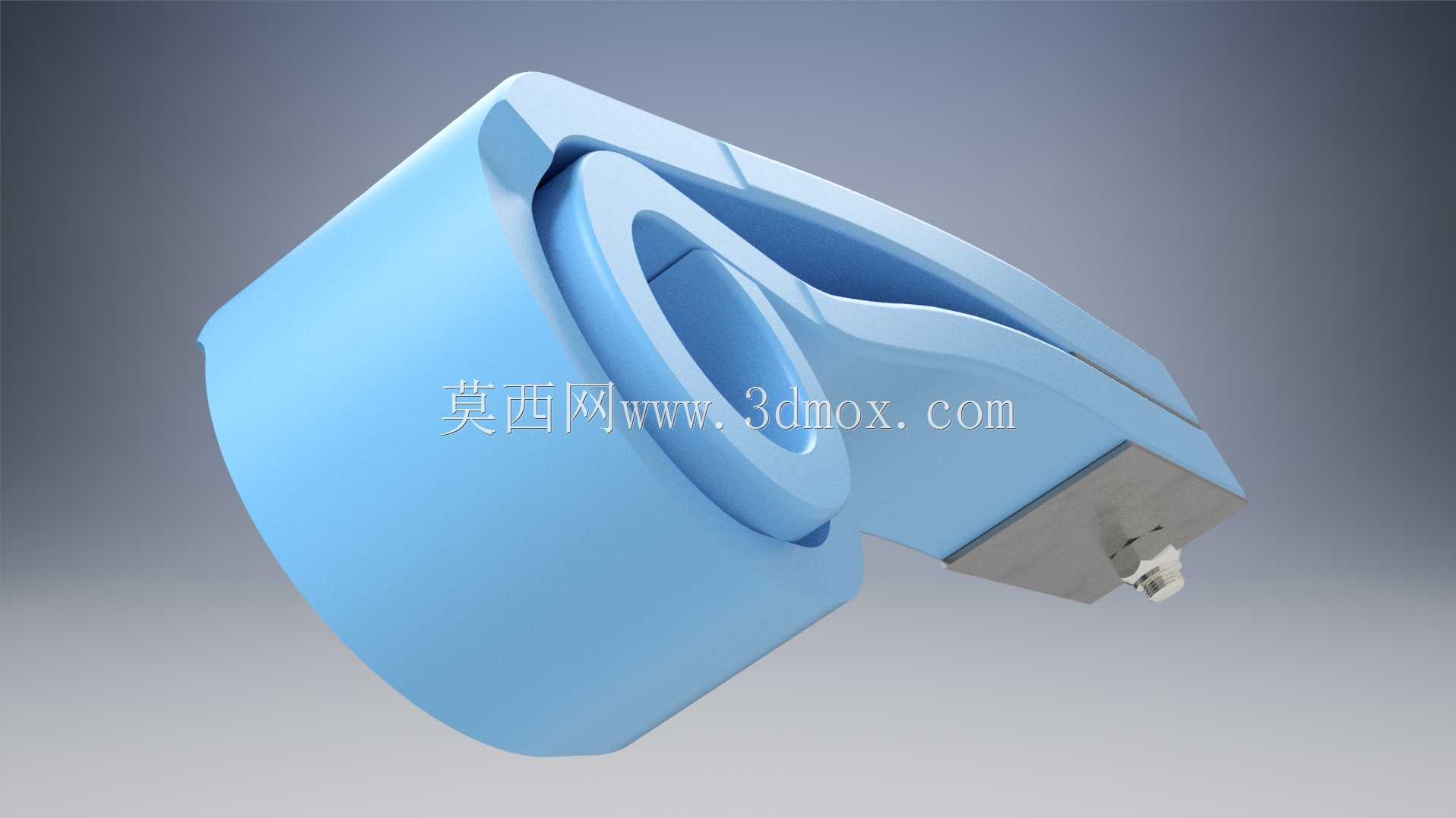

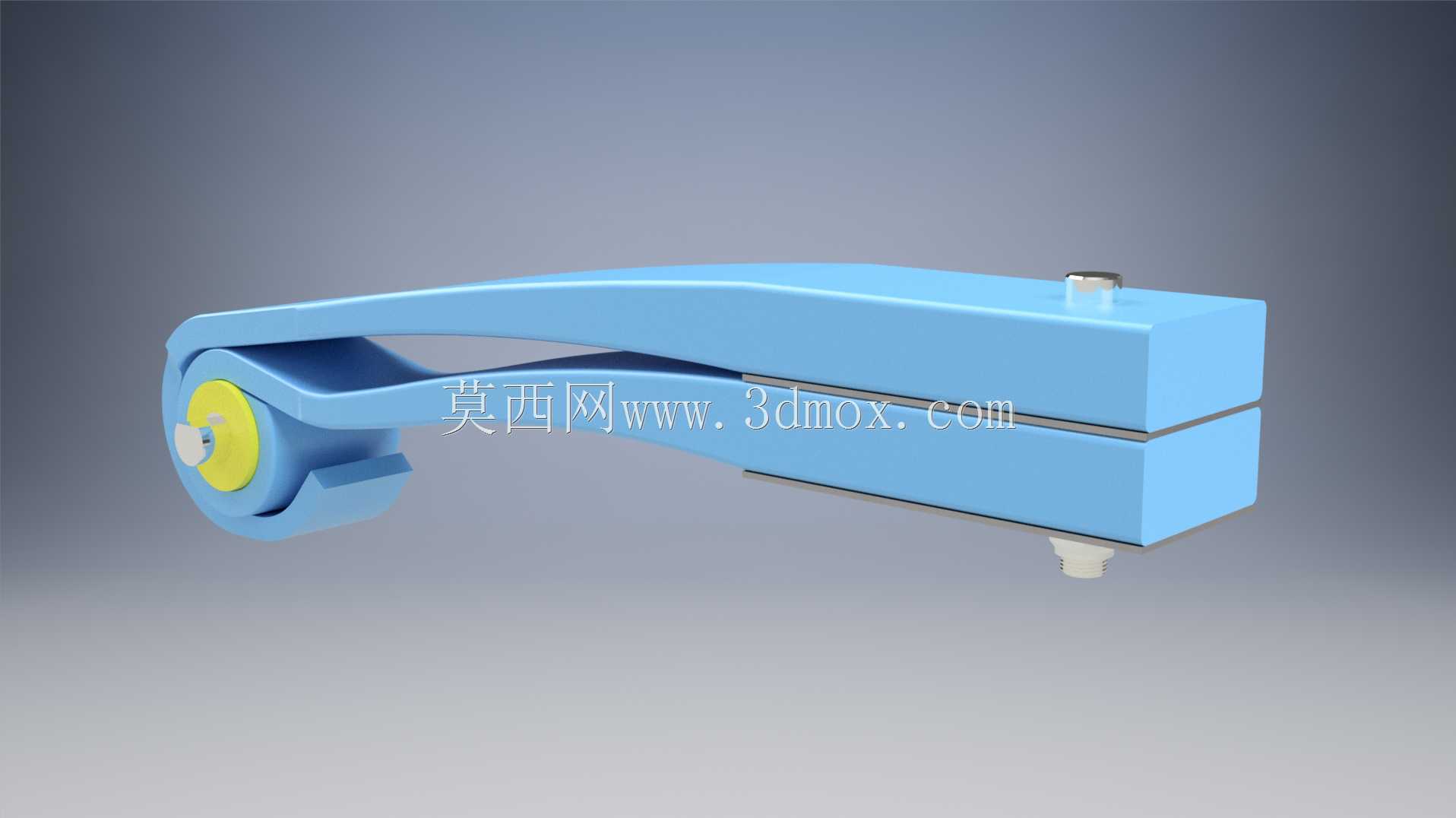

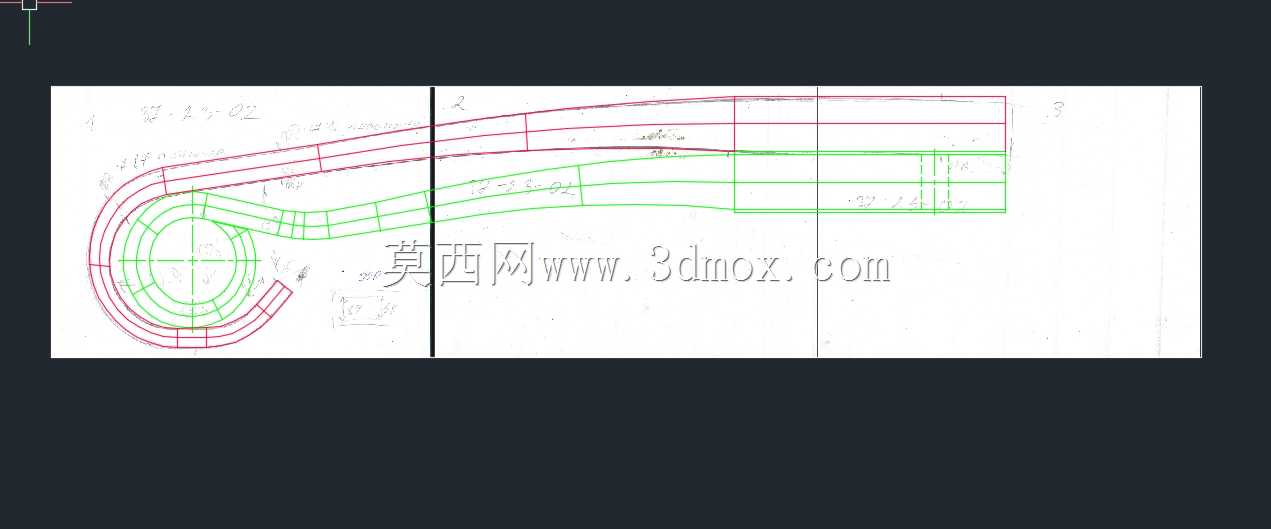

　　延长部件的使用寿命。从实际安装边界来看，这类弹簧的一端通过卷耳结构与车架上的吊耳支架铰接，另一端多采用滑动支撑或者活动吊耳连接，适配车辆行驶过程中弹簧受力变形带来的长度变化，中心位置通过U型螺栓与车桥刚性固定，安装时需要保证卷耳衬套的同轴度，避免出现偏磨导致的早期失效。建模过程中需要重点关注抛物面的曲率过渡，不能出现截面突变导致的应力集中，所有变截面区域都要做平滑的圆弧过渡，卷耳部位的内侧与外侧曲率要匹配衬套的安装尺寸，保证衬套压装后不会出现过盈量过大导致的衬套变形，或者间隙过大导致的行驶异响。末端的安装接触面需要保证平面度公差，与车桥安装座贴合后不能出现局部间隙，避免紧固后弹簧片产生附加预应力。在实际工况匹配中，

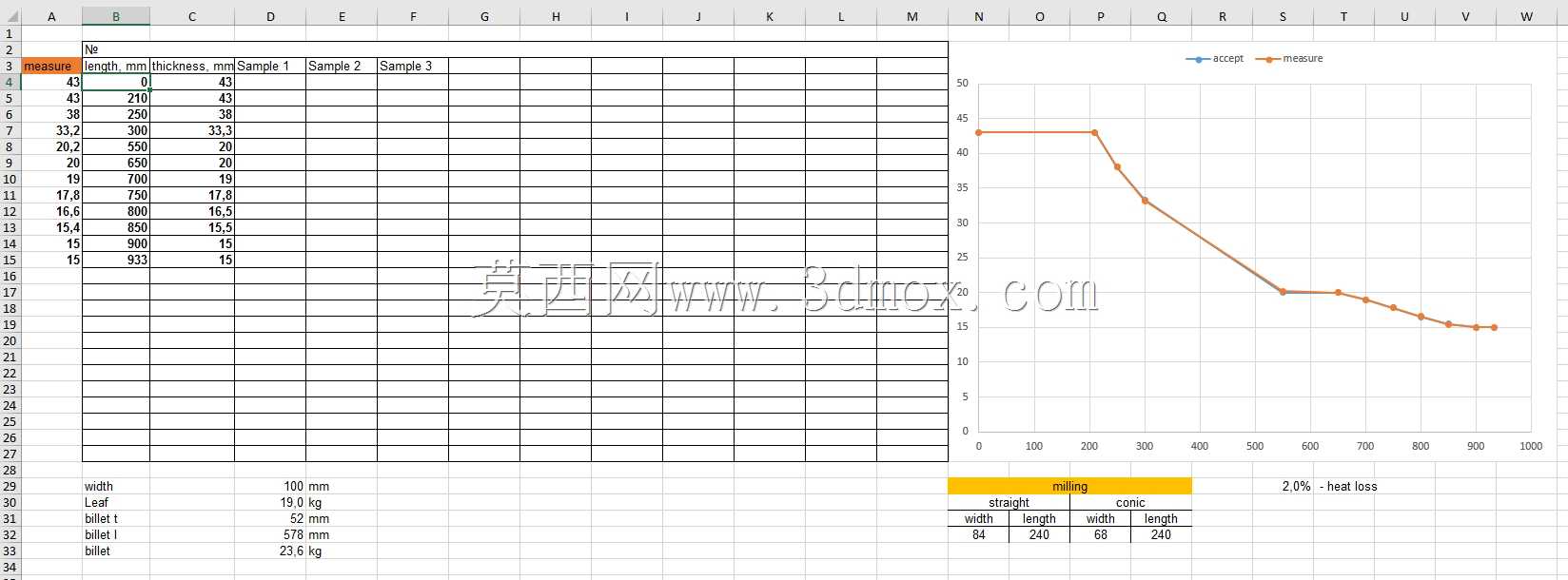

　　这类弹簧的刚度特性需要和车辆的额定载质量匹配，空载状态下的刚度不能过大，否则会导致空载行驶时颠簸感强烈，满载状态下的刚度要足够支撑额定载荷，避免出现弹簧压并导致的缓冲失效。抛物面的线型设计直接决定弹簧的刚度曲线，建模时需要根据载荷行程曲线反复调整抛物面的曲率参数，保证刚度变化符合悬架的调校需求，同时要校核极限冲击载荷下的弹簧应力，确保最大应力值在材料的许用应力范围内，避免出现断簧风险。和传统多片簧不同，单片或少片抛物面弹簧的片间接触区域少，不需要在片间添加润滑脂来减少摩擦，后期维护成本更低，同时更少的片数也降低了总成的装配复杂度，生产过程中的工序更短，质量一致性更容易控制。在结构细节上，弹簧末端的安装面需要设计对应的定位结构，

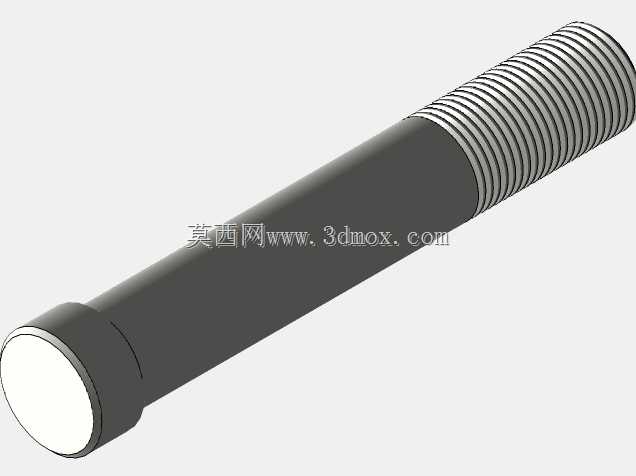

　　和车桥上的定位销配合，避免车辆行驶过程中弹簧出现横向窜动，卷耳部位的衬套安装孔需要保证圆柱度公差，确保衬套压装后能够均匀受力，中心螺栓的安装沉孔深度要匹配螺栓头的高度，避免U型螺栓紧固后螺栓头与桥壳发生干涉。建模时还要考虑弹簧在自由状态下的弧高，这个参数直接决定车辆的底盘高度，装配后在额定载荷下的静扰度要符合设计要求，保证车辆的行驶姿态正常，不会出现前后桥高度不一致导致的轮胎偏磨问题。对于半挂车用的这类弹簧，还要适配空气悬架与钢板弹簧混合悬架的安装需求，部分结构会在弹簧末端集成减震器安装支架，建模时需要预留对应的安装孔位，保证周边部件的安装间隙，避免车轮跳动过程中弹簧与减震器、制动管路等周边部件发生运动干涉。
