IG32系列直流齿轮电机L型铝合金安装支架

　　在小型自动化传动机构、桌面级实验设备、小型输送模组以及智能小车类传动单元的搭建过程中，直流齿轮电机的安装固定精度直接决定了整套传动链路的运行稳定性，这款针对IG32系列直流齿轮电机设计的安装支架，正是为了解决该系列电机在紧凑安装空间下的定位、固定与受力承载问题而开发的结构件。从实际应用场景来看，这类支架常出现在小型物料分拣线的驱动端固定、教学实验平台的传动模组搭建、AGV小车的驱动轮安装、小型阀门执行机构的动力端固定等场景中，这类场景普遍存在安装空间局促、安装基准面有限、电机输出轴需要与传动部件保持严格同轴度的要求，传统的平面安装板无法同时满足电机轴向定位与安装面垂直固定的需求，L型折弯结构的支架恰好能在极小的占用空间内完成两个垂直方向的安装基准构建。

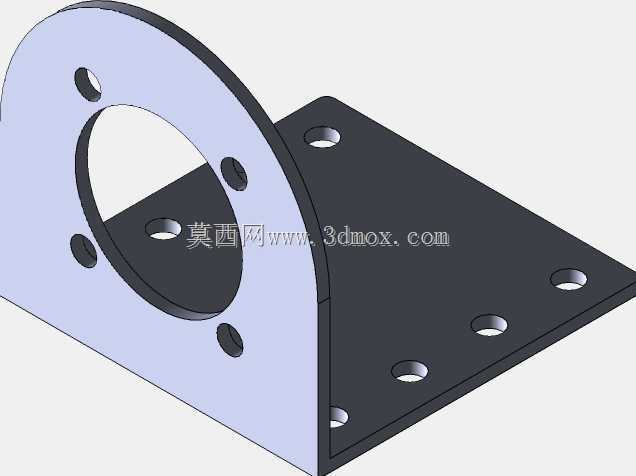

　　从结构功能特性来看，支架采用1.5mm厚度的铝合金板材加工成型，这个厚度选择是经过受力校核的：IG32系列直流齿轮电机的额定输出扭矩下，1.5mm铝合金板的折弯强度足以承受电机启停瞬间的冲击载荷，同时不会因为板材过厚造成整体重量冗余，也不会因为板材过薄出现长期运行后的支架形变、电机轴偏移问题。支架的垂直立板部分加工有与电机前端安装法兰完全匹配的中心过孔，以及四个沿圆周均匀分布的电机固定螺丝孔，中心孔的尺寸刚好可以容纳电机输出轴端的轴承座凸台，安装时电机前端法兰可以完全贴合在立板内侧面，四个固定孔的位置度公差控制在0.1mm以内，保证电机安装后输出轴与立板平面的垂直度，避免出现电机轴受径向力导致的轴承磨损加快、齿轮啮合异响问题。支架的水平底板部分加工有两排共六个安装固定孔，孔位采用长圆孔与圆孔组合的排布方式，长圆孔的设计可以在安装时提供一定的位置调整余量，降低安装底座的加工精度要求，即使底座上的预装螺丝孔存在小范围的位置偏差，也可以通过调整支架在底板上的位置完成固定，不需要额外扩孔修正；六个安装孔的排布间距经过优化，在支架固定到安装基座后，每个固定点的受力均匀分布，不会出现单侧受力导致的支架翘起问题。

　　从设计思路上看，这款支架没有采用多余的加强筋或者复杂的折弯结构，完全依靠L型单折弯的结构强度满足承载需求，一方面是因为铝合金材料本身的比强度足够支撑该系列电机的运行载荷，另一方面简洁的结构更便于批量加工生产，降低加工成本，同时也不会在支架上形成多余的积灰死角，在一些有洁净要求的实验设备场景中也能适用。折弯处的圆角半径经过严格控制，既不会因为折弯圆角过小造成板材折弯处出现应力集中、开裂的问题，也不会因为圆角过大导致立板与底板的安装基准面出现贴合间隙，保证两个安装面的垂直度公差控制在合理范围内。立板上的固定孔采用沉孔设计，电机固定螺丝从立板外侧穿入后，螺丝头可以完全沉入沉孔内，不会在立板外侧形成凸起，避免支架安装时外侧凸起与周边结构件产生干涉。

　　从安装边界尺寸来看，支架的整体外轮廓尺寸适配IG32系列电机的安装法兰直径，立板的高度刚好覆盖电机前端法兰的全部安装面，不会超出电机本体的外径范围，底板的长度方向延伸尺寸控制在满足六个安装孔排布的最小长度，整体占用的安装空间非常紧凑，在一些对安装体积有严格限制的小型设备内部，这种紧凑的结构设计可以大幅提升空间利用率。安装时需要注意，先将电机通过四个固定螺丝预装在立板上，调整电机输出轴的位置确保与中心孔同轴后再拧紧固定螺丝，之后将支架整体放置到安装基座上，通过底板上的安装孔调整支架位置，确保电机输出轴与后续传动部件（比如同步轮、齿轮、联轴器）的同轴度符合要求后，再拧紧底板的固定螺丝完成安装。在长期运行场景下，铝合金材质的支架具备良好的抗锈蚀能力，不需要额外做表面喷涂处理，裸材即可满足多数常规工况的使用需求，如果应用在有腐蚀介质的场景中，也可以在支架表面做阳极氧化处理进一步提升抗腐蚀能力。

　　不同于市面上通用的电机安装支架，这款支架的孔位完全匹配IG32系列直流齿轮电机的安装尺寸，不需要使用者自行打孔、修配，拿到支架后可以直接完成电机的装配，大幅缩短设备搭建的周期，也避免了自行加工孔位带来的位置误差问题。在实际选型过程中，需要确认所使用的电机前端法兰尺寸、固定孔孔距与该支架匹配，同时确认安装基座的平面度满足要求，避免因为基座平面不平整导致支架固定后出现形变，影响电机的安装精度。对于需要将电机垂直安装在水平基座上的传动结构，这款L型支架是非常适配的固定方案，相比直角角码搭配平板的组合固定方式，一体化的支架结构具备更好的结构刚性，安装工序也更简单，累积装配误差更小。
