带法兰连接结构的玻璃管液位测量装置

　　在中小型常压储液罐、工业循环水系统、小型化工溶剂储罐的液位监测场景中，这类带法兰连接的玻璃管液位计是现场运维人员最常接触的直读式液位检测部件，不需要外接供电与信号传输线路，完全依靠连通器原理实现罐内液位的同步显示，哪怕是断电的极端工况下，也能让巡检人员快速掌握容器内的介质存量，避免出现溢罐、抽空等生产事故。

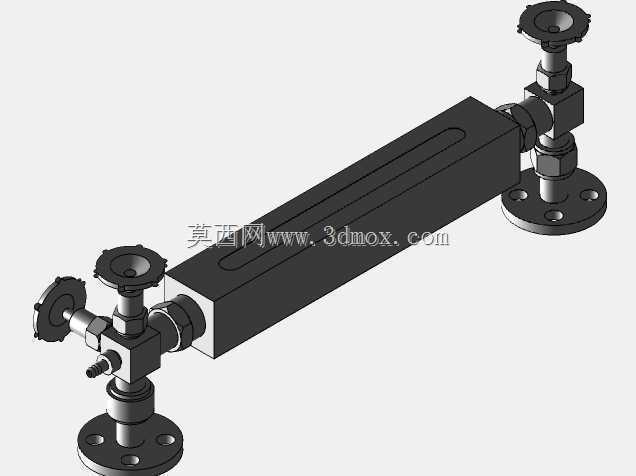

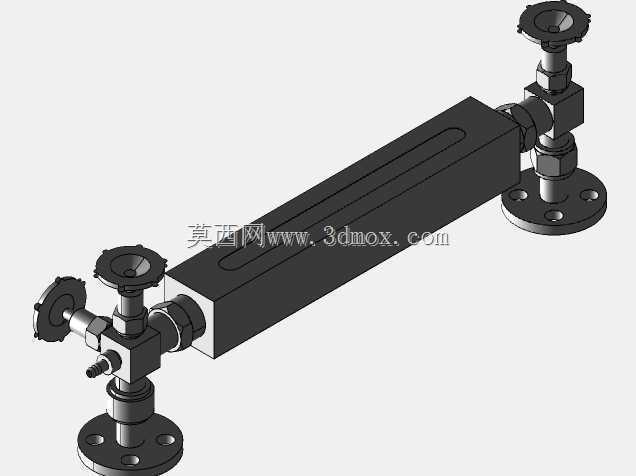

　　从结构设计逻辑来看，整个部件的核心测量段采用带金属防护外壳的钢化玻璃管，金属外壳沿玻璃管轴向开有连续的观察视窗，既不会遮挡液位观测视线，又能避免玻璃管直接受外力磕碰出现碎裂，两端的连接阀体集成了闸阀结构与侧接排水口，日常运行时两端闸阀处于全开状态，玻璃管与罐体内部连通，液位与罐内保持齐平；当需要对玻璃管进行清洗、更换维护时，只需要关闭两端的闸阀，就能切断玻璃管与罐体的连通通道，打开侧部的排水口排空管内存留介质，不需要排空整个储罐内的物料就能完成维护作业，大幅降低运维的物料损耗与停机时间。

　　安装边界方面，两端的法兰采用标准管法兰连接尺寸，对接端的法兰孔位、密封面形式完全匹配常规储罐的液位计接口标准，现场安装时只需要对齐法兰孔位，加装适配的密封垫片后拧紧螺栓即可完成固定，不需要额外加工过渡连接件；整个液位计的安装空间预留需要考虑两端阀体的操作空间，尤其是手轮的旋转半径，要保证运维人员在现场不需要借助特殊工具就能完成阀门的开关操作，侧部的排水口需要预留接水或者引流管的安装空间，避免排水时介质喷溅到周边设备或者地面。

　　建模过程中需要重点关注几个配合细节：一是玻璃管与两端阀体的密封配合结构，要预留密封填料的安装空间，保证装配后不会出现介质渗漏；二是法兰密封面的平面度公差，要控制在标准要求的范围内，避免安装后出现密封失效；三是手轮与阀杆的连接结构，要保证阀杆升降行程与闸阀的开关行程匹配，不会出现阀杆卡滞或者开关不到位的问题；四是金属防护外壳与玻璃管的间隙控制，既要保证外壳能起到防护作用，又不能因为间隙过小挤压玻璃管导致受力碎裂。

　　在实际选型应用中，这类液位计适合测量无强腐蚀性、无粘稠结晶的洁净介质，比如清水、润滑油、低浓度溶剂等，玻璃管的长度对应不同的液位测量范围，两端法兰的中心距就是对应的有效测量量程，选型时需要根据储罐的实际液位监测高度选择对应长度的规格，同时要根据介质的工作压力、温度选择适配的密封垫片材质与玻璃管壁厚，避免运行过程中出现玻璃管爆裂、密封渗漏的问题。和磁翻板液位计相比，这类玻璃管液位计结构更简单，成本更低，观测更直观，不存在磁钢退磁导致的液位显示失效问题，在常温常压的储液场景下有着极高的应用性价比，是很多中小型工业储液设备的标配液位监测部件。
